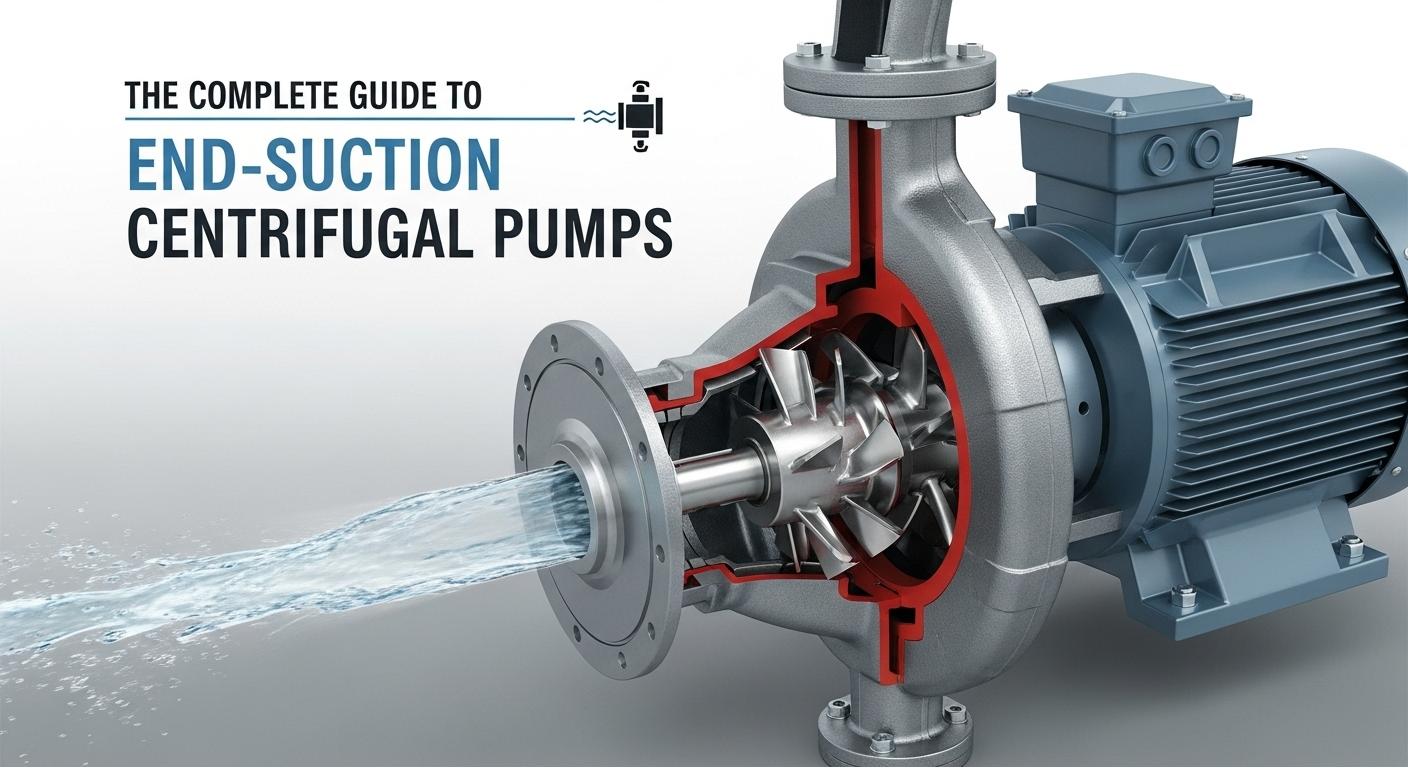

Den kompletta guiden till slutfödelsecentrifugalpumpar

I. Grundläggande förståelse för slutfödelsecentrifugalpumpar

Som en nyckelgren avcentrifugalpumpar, End-Suction Centrifugal Pumpar har blivit kärnkraften för vätskefrygg i industriell produktion och civila anläggningar, tack vare deras kompakta struktur och utmärkta effektivitet. Från medelstora cirkulation i fabriksverkstäder och tryckstöd för urban vattenförsörjning, till värmeutbyte i HVAC-system och akutvattenöverföring i brandbekämpningsscenarier, de används ofta i dussintals fält som petrokemikalier, kommunal teknik och kraftenergi, som fungerar som kritisk utrustning för att säkerställa kontinuerlig och stabil drift av olika system.

Ii. Struktur och arbetsprincip för slutfödelsecentrifugalpumpar

1. Funktionell analys av kärnstrukturella komponenter

• Sug- och urladdningskomponenter: Sugflänsen är belägen i ena änden av pumphöljet och antar en axiell vatteninloppskonstruktion för att minska vätskeinloppsmotståndet; Utsläppsflänsen fördelas vid en vertikal vinkel på 90 ° mot sugänden och underlättar pipeline -layouten.
• Hölje och pumphölje: Impellern är kärnan i energiöverföring, mestadels av stängd design (främst tillverkad av rostfritt stål), som utövar centrifugalkraft på vätskan genom höghastighetsrotation; Det volymformade pumphöljet omvandlar vätskans kinetiska energi till tryckenergi för att uppnå trycköverföring.
• Axelsystem och tätning: Pumpaxeln ansluter impellern till motorn och överför rotationskraften; Mekaniska tätningar eller förpackningstätningar förhindrar vätskeläckage längs axeln, vilket säkerställer operationell täthet.
• Stöd och kör: Lagerhuset stöder axelsystemet för att minska rotationsfriktionen; Motorn är mestadels en standard asynkron motor, driven av en koppling eller direkt anslutning för att anpassa sig till olika effektkrav.

2. Tre-stegs arbetsprincip

• Sugfas: När motorn startar, driver den pumphjulet att rotera och skapa ett lågt tryckområde i mitten av pumphjulet. Vätskan kommer in i pumpkaviteten genom sugrörledningen under atmosfärstryck.
• Accelerationssteg: Efter att vätskan kommer in i impellerbladskanalerna rör sig det radiellt utåt under centrifugalkraften, med en betydande ökning av hastighet och kinetisk energi.
• Tryck och urladdningsstadium: När höghastighetsvätskan kommer in i voluten expanderar flödeskanalens tvärsnittsarea gradvis, vilket minskar flödeshastigheten och omvandlar kinetisk energi till statiskt tryck. Slutligen levereras vätskan till målledningen genom urladdningsflänsen.

Iii. Prestandaegenskaper för slutsduktionscentrifugalpumpar

1. Tolkning av viktiga prestationsparametrar

Kärnprestandaparametrarna för slutsduktionscentrifugalpumpar bestämmer deras applikationsscenarier: flödeshastighetsområdet är vanligtvis 5-1000 m³/h, och möter små till medelflödesöverföringsbehov; Huvudet är i allmänhet 10-200 m, lämpligt för låga till medelhuvudförhållanden; Effektiviteten kan nå 75%-90%, med betydande energibesparande effekter; Det netto positiva sughuvudet som krävs (NPSHR) är litet, vilket minskar installationshöjdbegränsningarna på sugrörledningen.

2. Tre kärnfördelar

• Hög effektivitet och energibesparing: Optimerad hydraulisk design minimerar energiomvandlingsförlust. Efter att ett kemiskt företag ersatte sina gamla pumpar med dessa pumpar sparade en enda enhet över 50 000 kWh el årligen.
• Enkelt underhåll: Komponenter har en hög grad av standardisering. Att ersätta mekaniska tätningar kräver inte demontering av hela pumpen, vilket minskar den genomsnittliga underhållstiden med 40% jämfört med liknande pumpar.
• Bred applikationsanpassningsbarhet: Genom att ersätta impellermaterial (t.ex. hastelloy, titanlegering) kan den överföra specialmedier såsom syrabaslösningar och avloppsvatten som innehåller spårpartiklar.

Iv. Urval nyckelpunkter för slutfödelsecentrifugalpumpar

1. Preliminär parameterforskning

Två kärndimensioner måste klargöras:

• Medelhög egenskaper: Lämplig för media med viskositet <200 CST och fast innehåll ≤ 5%; Materialval bör motsvara mediets korrosivitet.
• Operatingförhållanden: Designflödeshastighet, nominellt huvud, medeltemperatur och systemtryck. I synnerhet måste NET Positive Suction Head (NPSHA) beräknas för att säkerställa en säkerhetsmarginal på NPSHA> NPSHR + 0,5 m.

2. Demontering av urvalsprocessen

1. Bestäm grundläggande parametrar: Markera flödeshastigheten (normala/maximala driftsförhållanden) och huvud (med tanke på 10% -15% rörledningsförlust) baserat på processkrav.
2. Match Pump Model Specifikationer: Se pumptillverkarens prestandakurva och välj modeller där driftspunkten faller inom ± 10% av den bästa effektivitetspunkten (BEP).
3. Bekräfta motor och tillbehör: Välj en motor baserad på pumpsaxeln (med en 10% -15% effektmarginal reserverad), väljer mellan explosionssäkra eller vanliga motorer; Matcha pipeline -tillbehör som kontrollventiler och filter.
4. Slutlig materialverifiering: För frätande media, verifiera om pumphöljet (t.ex. 304/316L rostfritt stål) och impellermaterial uppfyller korrosionsbeständighetskraven.

V. Applikationsfält

1. Kärnscenarier i industriell produktion

• Kemisk industri: Överför organiska lösningsmedel såsom metanol och etylenglykol, eller utspädda syra/alkali -lösningar; Pumphöljen gjorda av korrosionsbeständiga material krävs.
• Kraftindustri: Används för kylvattencirkulation i pannans extrautrustning och uppslamningsöverföring i avsvavlingssystem; Pumphöljen måste vara hög temperaturbeständig och slitstöd.
• Matbearbetning: Överför sanitetsmedier som fruktjuice och mejeriprodukter; Måste följa FDA eller 3A sanitära standarder.

2. Viktiga roller i kommunala och byggsektorer

• Urbana vattenförsörjning: Centrifugalpumpar för slutsugning används i pumpstationer för sekundärtrycksstationer för att uppnå konstanttrycksvattenförsörjning för höghus, med flexibel flödesjustering.
• Avloppsbehandling: Används för att lyfta avlopp efter gitter och returnera vätska från luftningstankar, lämpliga för förhållanden med en liten mängd upphängda fasta ämnen.
• Hvac: Fungerar som kylt vatten och kylvattencirkulationspumpar för att säkerställa temperaturreglering i stora byggnader som köpcentra och hotell.

Vi. Installation och idrifttagning av slutsduktionscentrifugalpumpar

1. Förberedelse före installationen

Grunden måste vara platt och solid, med tillräckligt underhållsutrymme reserverat; Diametern på sugrörledningen bör inte vara mindre än pumpens inloppsdiameter, med färre armbågar och ventiler för att undvika kavitation; Utsläppsrörledningen måste vara utrustad med tryckmätare och kontrollera ventiler för att förhindra vattenhammer.

2. Idrifttagande nyckelpunkter

• Rörledningsinspektion: Utför ett trycktest efter installationen för att säkerställa inget rörledningsläckage; Kontrollera inriktningsavvikelsen för kopplingen, med radiella och axiella avvikelser ≤ 0,1 mm.
• No-Load och Load Test Runs: Kör ingen belastning i 10-15 minuter, kontroll av lagertemperaturen (≤ 75 ℃) och vibration (≤ 4,5 mm/s); Under lasttestkörningar, justera ventiler gradvis och registrera om flödeshastigheten och huvudet uppfyller designvärden.

Vii. Underhåll och felsökning av slutfödda centrifugalpumpar

1. Daglig underhållskontrolllista

• Daglig inspektion: Kontrollera lagertemperaturen, tätningsläckage (droppande ≤ 10 droppar/minut är normalt) och inlopps-/utloppstryck.
• Vecka underhåll: Fyll på lagerfettet (främst litiumbaserat fett) och rent damm på pumphöljets yta.
• Kvartalsvis inspektion: Kontrollera impeller slitage, mät pumpsaxeln och kalibrera noggrannheten för tryckmätare och flödesmätare.

2. Vanliga fel och lösningar

• Otillräckligt flöde: Vanliga orsaker inkluderar blockerade sugledningar, slitna impeller och låg motorhastighet; Lösningar ska rengöra filter, ersätta impeller och kontrollera motoreffektfrekvensen.
• Överhettade lager: Mestadels orsakad av otillräcklig/försämrad fett eller stor kopplingsjusteringsavvikelse; Fyll på/byt ut fettet och kalibrera kopplingen igen.
• Svår tätningsläckage: Främst orsakade av slitna tätningar, böjda pumpaxlar eller föroreningar i mediet; Lös genom att ersätta tätningar, reparera pumpaxeln och installera rörledningsfilter.

Viii. Säkerhetsoperationer för slutfyllda centrifugalpumpar

1. Säkerhetsinspektion före start

Bekräfta att pumpkroppen och rörledarna är ordentligt anslutna, utan lösa ankarebultar; Kontrollera om motorledningen är korrekt och jordningen är tillförlitlig; Stäng urladdningsrörslinjeventilen, öppna sugledningsventilen och se till att pumpkaviteten är fylld med vätska.

2. Säkerhetsövervakning under drift

Det är strängt förbjudet att demontera alla komponenter medan pumpen körs för att undvika skador från högtrycksvätskevikt; Övervaka motorström och lagerstemperatur nära - om de överskrider nominella värden eller onormalt brus/vibration inträffar, stoppa pumpen omedelbart för inspektion; förbjuda långsiktig drift vid förhållanden under 30% av den nominella flödeshastigheten för att förhindra överhettning av vätskan inuti pumpen.

3. Säkerhetshantering efter avstängning

Stäng först urladdningsrörslinjeventilen och skär sedan av motorkraften; Om du överför hög temperatur eller frätande media, spola rörledarna för att förhindra att resterande media kristalliserar eller korroderar pumpkroppen; Efter avstängningen på vintern, töm vätskan i pumpkaviteten och rörledarna för att undvika frysning och sprickning av komponenter.

Ix. Jämförelse mellan slutsduktionscentrifugalpumpar och andra pumptyper

1. Jämförelse med vertikala centrifugalpumpar

End-Suction-centrifugalpumpar upptar ett större område men är lättare att installera och underhålla; Vertikala centrifugalpumpar upptar mindre utrymme, lämpliga för rymdbegränsade scenarier, men kräver demontering av rörledningar under underhåll, vilket resulterar i högre underhållskostnader. Båda är lämpliga för låga till medelstora huvudförhållanden, och slutfältcentrifugalpumpar har bättre effektivitet i små till medelstora flödescenarier.

2. Jämförelse med positiva förskjutningspumpar

Positiva förskjutningspumpar (t.ex. växelpumpar, membranpumpar) är lämpliga för högviskositet, högtrycksförhållanden men har ett smalt flödesjusteringsområde; Centrifugalpumpar av slutsduktion är lämpliga för lågviskositet, låga till medelstora tryckförhållanden, med flexibel flödesjustering och hög effektivitet. Centrifugalpumpar av slutsugning har högre kostnadseffektivitet vid överföring av medier med låg viskositet såsom rent vatten och lösningsmedel.

X. Utvecklingstrender för slutfödelsecentrifugalpumpar

1. Material och designinnovation

Anta keramiska belagda impeller och sammansatta materialpumphöljen för att förbättra slitstyrkan och korrosionsbeständighet; Optimera hydrauliska modeller och designa effektivare flödeskanaler genom CFD -simulering för att ytterligare minska energiförbrukningen.

2. Tillämpning av intelligenta övervakningssystem

Integrera vibrationssensorer, temperatursensorer och smarta elmätare för att uppnå fjärrövervakning genom IoT -plattformar; Kombinera AI -algoritmer för att förutsäga fel, ge tidiga varningar för att felsätta fel och tätningslitage, vilket minskar oplanerad driftstopp.

3. Främjande av energibesparande tekniker

Matcha variabla frekvensenheter (VFD: er) för att uppnå steglös flödesjustering, vilket sparar 20% -30% mer energi än traditionell strypningsjustering; Främja permanenta magnet synkronmotorer, som är 5% -8% effektivare än asynkrona motorer, vilket hjälper industrisektorn att uppnå de "dubbla kol" -målen.

Xi. Vanliga frågor (vanliga frågor)

F: Vad kan orsaka att en slutlig centrifugalpump inte har någon flödesutgång efter start?

A: De främsta orsakerna inkluderar luftintag i pumpkaviteten på grund av luftläckage i sugrörledningen, blockerade sugfilter, omvänd pumphjulrotation (behöver växla motorns ledningsfas-sekvens) och pumpkaviteten inte fylls med vätska (som behöver primas om pumpen).

F: Hur kan man förlänga livslängden för en slutfältcentrifugalpump vid överföring av media som innehåller en liten mängd partiklar?

A: Du kan använda ett halvöppen pumphjul för att undvika partikelstoppning; Installera ett grovt filter i sugledningen (filternätstorlek vald baserat på partikelstorlek); Använd impeller tillverkade av slitstödande material såsom gjutjärn med hög krom; Kontrollera flödeshastigheten inom det bästa effektivitetsområdet under drift för att minska impeller slitage.

F: Vad ska göras om allvarlig vibration inträffar under driften av en slutfältcentrifugalpump?

A: Stoppa först pumpen för inspektion. Vanliga orsaker inkluderar överdriven kopplingsjusteringsavvikelse, obalanserat impeller slitage, skadade lager och lösa förankringsbultar. Du måste återkalibrera kopplingsinriktningen, ersätta slitna impeller eller lager och dra åt förankringsbultarna. Starta om pumpen först efter att vibrationen har eliminerats.

F: Varför välja Teffiko?

A: Som en italiensk tillverkare,Teffär ett ledande företag i den globala industriella pumpindustrin, med 20 års erfarenhet av FoU och tillverkning. Den fokuserar på centrifugalpumpar, skruvpumpar etc. och leder i fält som kraftproduktion och petrokemikalier, vilket ger anpassade lösningar. Alla produkter genomgår 100% testning och har erhållit certifieringar som ISO 9000. Dess globala försäljningsnätverk ger urvalsstöd och lokalt lager, vilket gör det till ett utmärkt val för pumpupphandling.

Xii. Belopp

Sammanfattningsvis uppvisar slutsduktionscentrifugalpumpar utmärkt prestanda och mångsidighet i olika branscher. Deras fördelar - till exempel enkel design, enkel underhåll och hög effektivitet - gör dem ett populärt val för applikationer för flytande överföring. Som en italiensk centrifugalpumpstillverkare med över 20 års erfarenhet,Teffär engagerad i att tillhandahålla högkvalitativa pumpar som uppfyller dina specifika behov, så att du kan uppleva dess unika tillförlitlighet och enastående kvalitet.
