Beräkning av centrifugalpumpens geometriska suglyft Hg: Formler, procedurer, fall och vägledning för att undvika fallgrop

Beräkning av det geometriska suglyftet Hg för acentrifugalpumpär en central procedur i pumpinstallationsdesign. Den avgör direkt om kavitation kommer att inträffa, om pumpen kan dra vatten stabilt och om den kan arbeta effektivt under lång tid. Många fel som otillräcklig vatteneffekt, högt ljud och vibrationer, pumphjulsskador och frekventa utrustningsfel beror huvudsakligen på felberäkningar av den geometriska suglyften Hg eller överdriven installationshöjd.

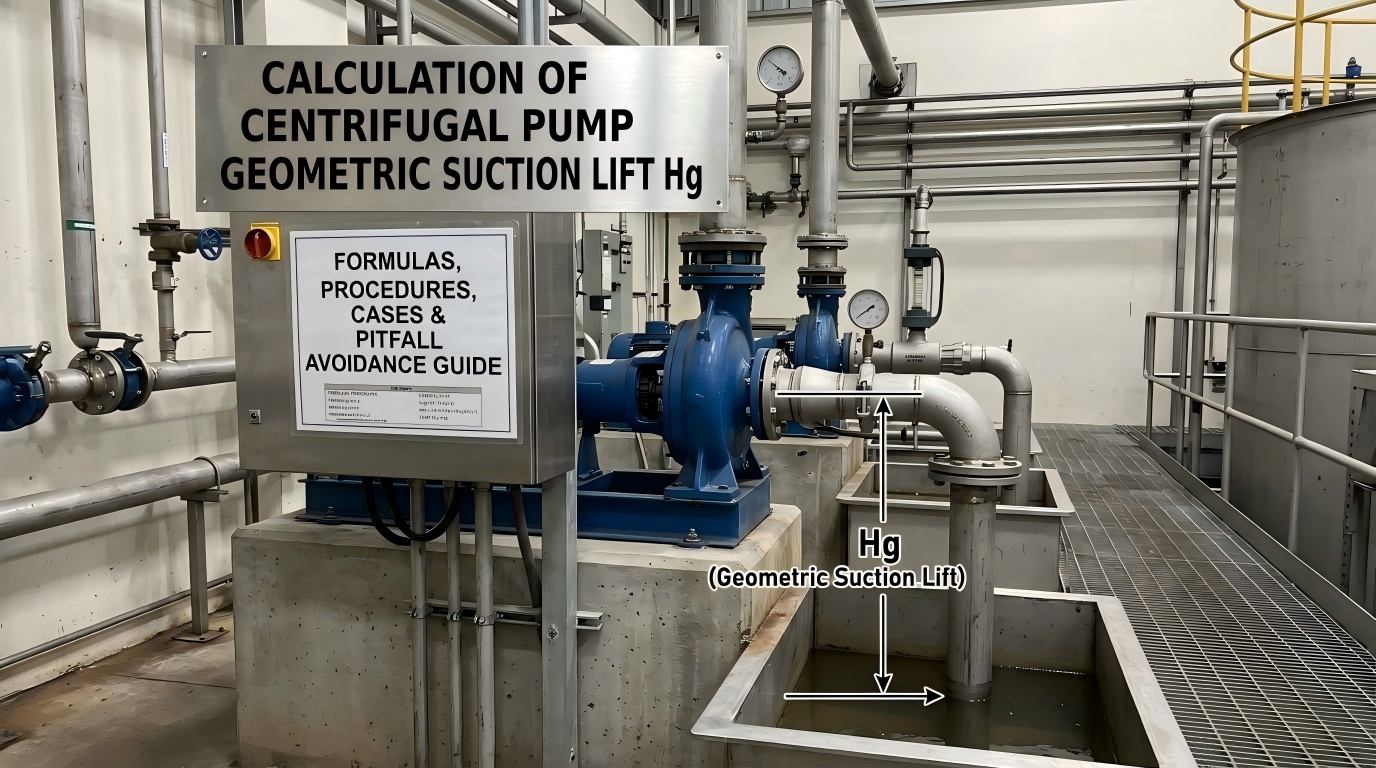

Industrial Centrifugal Pump Installation

I. Vad ärCentrifugalpumpGeometriskt suglyft Hg?

En centrifugalpumps geometriska suglyft Hg avser den vertikala höjdskillnaden mellan pumphjulets centrumlinje och sugtankens vätskeyta, mätt i meter (m). Den fungerar som en kärnkontrollparameter för att bedöma pumpens vätskesugkapacitet och förhindra kavitation.

Allmänna kriterier för industriinstallationsbedömning:


  • Hg > 0: Pumpen installeras ovanför vätskeytan, känd som suglyftsinstallation, den mest använda installationsmetoden i industriella scenarier.
  • Hg < 0: Pumpen är installerad under vätskeytan, känd som översvämmad suginstallation, vilket eliminerar risken för luftintag och ger optimal anti-kavitationsstabilitet.
  • För högt Hg: Om den faktiska installationshöjden överstiger det beräknade tillåtna värdet, kommer kavitation, flödesavbrott, instabil vatteneffekt, impellerskador och andra fel att uppstå.


Kort sagt, Hg kan inte godtyckligt ställas in som en installationsdimension. Det måste härledas genom exakta beräkningar och korrigering av arbetstillstånd, vilket fungerar som ett obligatoriskt index för säker, långsiktig och stabil pumpdrift.

II. Grundläggande koncept: Tillåtet suglyft Hs och netto positivt sughuvud Δh

Beräkning av pump Hg bygger på två huvudparametrar som mäts av pumptillverkare, vilket också är de mest förvirrande begreppen för nybörjare.

1. Tillåtet suglyft Hs

Det tillåtna suglyftet Hs hänför sig till den maximalt tillåtna vakuumgraden vid pumpens inloppstryck p^, vilket direkt reflekterar centrifugalpumpens vätskesugkapacitet.

Nyckelregel: Värdet på Hs erhålls inte från teoretiska beräkningar; den mäts experimentellt av pumptillverkare och listas i pumpkataloger och namnskyltar för ingenjörspersonal att referera till.

Standardtestförhållanden specificerade av tillverkare: Standard Hs-värdet är kalibrerat för 20°C rent vatten under ett standardatmosfäriskt tryck på 1,013×10⁵ Pa. När höjden på plats, vattentemperaturen eller transportmediet ändras, måste omvandling av arbetstillståndet utföras. Direkt tillämpning av katalogparametrar kommer att leda till allvarliga beräkningsfel.

2. Netto positivt sughuvud Δh (NPSHr)

Det positiva nettosugtrycket Δh, även kallat det erforderliga positiva nettosugtrycket NPSHr, används mest för att beräkna installationshöjden för oljepumpar och industripumpar med hög precision. Den representerar den tillåtna vakuumgraden för pumpens vätskesugning, det vill säga den slutliga tillåtna installationshöjden för pumpen, med enheten meter.

I enlighet med Hs-parametrarna testas NPSHr som listas i katalogerna med 20°C rent vatten som medium. Separat korrigering krävs vid transport av olja, kemiska vätskor och andra specialmedia.

Förenklad formel för uppskattning av suglyft för teknisk användning på plats:

Suglyft = Standard vattenpelare med atmosfäriskt tryck (10,33 m) − Erforderlig NPSHr Δh − Säkerhetsmarginal (0,5 m)

Standardatmosfärstrycket kan stödja en vakuumrörledningshöjd på 10,33 meter. Säkerhetsmarginalen på 0,5 meter är en allmänt antagen industristandard för att undvika omedelbar kavitation orsakad av fluktuerande arbetsförhållanden.

III. Komplett uppsättning beräkningsformler för centrifugalpumpens geometriska suglyft Hg

För konstruktion på plats är formler uppdelade i exakta beräkningsformler och snabba uppskattningsformler baserade på utrustningstyp och beräkningsscenarier, tillämpliga på alla rentvattenpumpar, oljepumpar och kemikaliepumpar.

1. Allmän exakt beräkningsformel

Hg = (Pa − Pv) / ρg − NPSHr − hw

Denna formel gäller för exakta beräkningar för de flesta centrifugalpumpar och är den föredragna formeln för konstruktionsinstitut och byggteam.

2. Vanlig formel baserad på tillåtet suglyft

Hg = Hs1 − hw

Hs1 står för tillåten suglyft korrigerad för faktiska arbetsförhållanden; hw representerar total tryckhöjd för sugledningen. Denna formel kan tillämpas direkt när hastigheten är försumbar.

3. Formel för uppskattning av snabb suglyft

Hg = 10,33 − Δh − 0,5

Lämplig för snabb verifiering på plats, utrustningsinspektion och preliminär schemadesign för tidseffektivitet.

Parameterdefinitioner:


  • Hg: Tillåtet geometriskt suglyft för centrifugalpumpen (m). Den faktiska installationshöjden för utrustningen måste vara mindre än detta värde.
  • Pa: Lokalt atmosfäriskt tryck på plats (Pa); standardvärde för arbetstillstånd är 101325 Pa (10,33 m vattenpelare).
  • Pv: Ångtryck för det transporterade mediet vid aktuell temperatur (Pa). Högre vattentemperatur leder till högre ångtryck och lägre tillåtna Hg.
  • ρ: Densitet av transporterat medium (kg/m³); standardvärdet för rent vatten är 1000 kg/m³.
  • g: Gravitationsacceleration, fixerad till 9,81 m/s².
  • NPSHr/Δh: Erforderlig netto positiv sughöjd för pumpen (m), en inneboende parameter från pumptillverkarens kataloger.
  • hw: Total tryckhöjd för sugledningen (m), inklusive friktionsförlust, förluster från armbågar, ventiler och silar.
  • Hs, Hs1: Originalkatalog tillåten suglyft och arbetstillståndskorrigerad tillåten suglyft (m).


IV. Konverteringsmetod för Hs-parametrar under icke-standardiserade arbetsförhållanden

Katalog Hs-värden som tillhandahålls av tillverkare gäller endast 20°C rent vatten under standardatmosfärstryck. Ombyggnad är obligatorisk när arbetsförhållandena på plats skiljer sig, en länk där 90 % av ingenjörspersonalen gör misstag.

1. Transportera rent vatten med olika arbetsförhållanden (höjd- och vattentemperaturvariationer)

Hsl = Hs + Ha - 10,33 - Hv + 0,24


  • Ha: Lokalt atmosfärstryck omvandlat till ekvivalent vattenpelarhöjd (m)
  • Hv: vätskans mättade ångtryck vid faktisk temperatur omvandlat till ekvivalent vattenpelarhöjd (m)
  • 10.33: Standardhöjd för lufttrycksvattenpelaren
  • 0,24: Ångtryck vattenpelare höjd av 20°C rent vatten


2. Transport av olja, kemikalier och andra specialvätskor

Tvåstegskonvertering krävs:

Steg 1: Korrigera katalogens Hs-värde med ovanstående formel för rent vatten för att få Hs1.

Steg 2: Utför sekundär korrigering på Hs1 baserat på densitet, viskositet och förångningsegenskaper för specialmediet för att få motsvarande tillåtna suglyft som matchar mediet, ersätt sedan resultatet med Hg-beräkningsformeln för att undvika utrustningsfel orsakade av beräkningsavvikelser.

V. Praktiska beräkningsfall för flera scenarier

Fall 1: Förenklad uppskattning av suglyft via NPSHr

Angivna förhållanden: Krävs NPSHr Δh för en centrifugalpump = 4,0 m, mediet är rent vatten under standardarbetsförhållanden.

Beräkningsprocess:

Suglyft = 10,33 − 4,0 − 0,5 = 5,83 m

Slutsats: Den säkra installationshöjden för denna pump måste vara lägre än 5,83 m.

Fall 2: Exakt beräkning för dubbla arbetsförhållanden (omgivningstemperaturvatten & högtemperaturvatten)

Angivna förhållanden: Katalog tillåten suglyft Hs = 5,7 m, totalt sugrörsmotstånd hw = 1,5 mH2O, lokalt atmosfäriskt tryck = 9,81×10⁴ Pa, hastighetshöjd ignoreras. Beräkna tillåtet geometriskt suglyft för 20°C rent vatten respektive 80°C varmvatten.

Arbetsvillkor 1: Transportera 20°C rent vatten

Det lokala atmosfärstrycket ligger nära tillverkarens standardtestvillkor, så ingen Hs-korrigering behövs.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Slutsats: För 20°C rent vatten får pumpens installationshöjd inte överstiga 4,2 m för säker drift.

Arbetsvillkor 2: Transport av 80°C varmt vatten

Hs-korrigering är obligatorisk för högtemperaturvatten. Uppslagstabelldata: Mättat ångtryck av 80°C vatten = 47,4 kPa, motsvarande Hv = 4,83 mH2O; lokalt atmosfärstryck Ha ≈ 10 mH2O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Ersätt korrigerad Hs1 för att beräkna installationshöjden:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Kärnslutsats: Ett negativt Hg-värde betyder att installation av suglyft är förbjuden under dessa arbetsförhållanden vid höga temperaturer; översvämmad suginstallation är obligatorisk. Pumpkroppen måste vara minst 0,72 m under tankens vätskeyta, annars uppstår allvarlig kavitation och sugförlust.

VI. Kärnfaktorer som påverkar centrifugalpumpens geometriska suglyft Hg

Att bemästra dessa kärnfaktorer möjliggör snabb optimering av installationsscheman och förebyggande av rotorsaker av kavitationsfel:


  1. Höjd: Högre höjd motsvarar lägre atmosfärstryck och lägre Ha-värde, vilket resulterar i lägre korrigerad Hs1 och drastiskt minskat tillåtet Hg. Pumpar installerade på hög höjd kräver sänkt installationshöjd eller översvämmad suglayout.
  2. Medium temperatur: Högre vätsketemperatur ökar mättat ångtryck Hv, vilket avsevärt minskar tillåtet Hg. Vatten med hög temperatur är i allmänhet oförenligt med installation med hög suglyft.
  3. Rörledningstryckförlust: Längre sugledningar, mindre rördiametrar och fler vinkelbågar, ventiler och silar leder till högre hw-förlust och mindre tillgängligt Hg.
  4. Pumpens inneboende prestanda: Mindre erforderlig NPSHr och större katalog Hs värde ger överlägsen anti-kavitationsprestanda och högre tillåten installationshöjd.


VII. Vanliga felberäkningar och installationsfallgropar

Direkt användning av originalkatalogens Hs och NPSHr parametrar utan korrigering för höjd och vattentemperatur, vilket leder till helt förvrängda beräkningsresultat.

Försummelse av tryckförlust för sugrörledningen, enbart förlitar sig på teoretiska beräkningar, vilket resulterar i överdriven faktisk installationshöjd och pumpkavitation.

Ingen säkerhetsmarginal reserverad, installation vid beräknat gränsvärde. Kavitation uppstår omedelbart efter rörledningsskalning eller fluktuationer i arbetstillståndet.

Forcerad suglyftinstallation för högtemperaturmedia och applikationer på hög höjd, ignorerar kravet på översvämmat sug som indikeras av negativa Hg-värden.

Direkt applicering av renvattenformler på olja och kemiska medier utan sekundär mediumkorrigering.

VIII. Vanliga frågor

F1: Vad betyder en negativ centrifugalpumps geometriska suglyft Hg?

Ett negativt Hg betyder att pumpen inte kan dra vätska via suglyftsinstallationen. En översvämmad suglayout krävs, med pumpinloppets mittlinje placerad under sugtankens vätskeyta för att helt eliminera luftintag och kavitationsrisker. Denna layout används ofta för högtemperaturvatten, kemisk vätsketransport och höghöjdsapplikationer.

F2: Varför kan katalogens Hs-parametrar inte tillämpas direkt på plats?

Katalog Hs-värden är experimentella data kalibrerade endast för 20°C rent vatten under standardatmosfärstryck. Alla variationer i höjd på plats, vattentemperatur eller transporterat medium ändrar vätskeångtryck och atmosfärstryck, vilket kräver omvandling av arbetsförhållanden innan Hs kan användas för beräkningar.

F3: Vad är förhållandet mellan NPSHr och geometrisk suglyft?

En större erforderlig NPSHr Δh motsvarar svagare anti-kavitationsprestanda och lägre tillåten installationshöjd. En mindre NPSHr ger bättre vätskesugkapacitet och högre tillåten installationshöjd.

F4: Varför är en säkerhetsmarginal på 0,5 m obligatorisk i pumpberäkningar?

Osäkerheter på plats inkluderar vattentemperaturfluktuationer, rörledningsskalning, flödesvariationer och tryckavvikelser. En reserverad säkerhetsmarginal på 0,5 m förhindrar omedelbar kavitation och säkerställer långtidsstabil utrustningsdrift.

IX. Sammanfattning

Beräkning av centrifugalpumpens geometriska suglyft Hg fokuserar på två kärnparametrar: tillåtet suglyft Hs och erforderlig NPSHr Δh. Snabb uppskattning fungerar för standardarbetsförhållanden, medan korrigering för vattentemperatur, höjd och medium är obligatorisk för icke-standardiserade scenarier. Det positiva eller negativa värdet på Hg avgör direkt om suglyft eller översvämmad suginstallation används, vilket fungerar som nyckeln till att undvika pumpkavitation, onormalt ljud, otillräcklig vatteneffekt och impellerskador. För tekniska tillämpningar är direkt användning av okorrigerade katalogparametrar och installation vid det teoretiska gränsvärdet strängt förbjudet. Exakta beräkningar med korrigering av arbetstillstånd på plats och reserverad säkerhetsmarginal krävs för att garantera effektiv, stabil och långvarig pumpdrift.
