Axeln på Teffiko magnetiska pump är tillverkad av högkolhaltigt krombärande stål. Efter värmebehandling når dess hårdhet 58-62 HRC, vilket ger enastående slitstyrka och deformationsbeständighet. Men under långvarig drift kan erosion av föroreningar, smörjningsfel, torrkörning och överbelastning leda till axelslitage, böjning, gängskador och kilspårfel, vilket ytterligare orsakar vibrationer, onormalt ljud och minskad flödeshastighet. För att undvika de höga kostnaderna för att ersätta en helt ny axel, sorterar detta papper systematiskt ut skadebedömningskriterierna, fullständiga reparationsprocedurer, försiktighetsåtgärder för underhåll och montering och idrifttagning av nyckelpunkter för Teffiko magnetiska pumpaxlar i enlighet med industriella standarder.
Före underhåll måste skador bedömas strikt baserat på materialstyrka för att undvika ineffektiv reparation eller potentiella säkerhetsrisker:
Synliga sprickor, kraftigt spårslitage eller total vridningsdeformation på axelytan. Sådan skada äventyrar axelns strukturella integritet. Reparerade axlar är benägna att axelbrott eller transmissionsfel under drift och ska skrotas direkt.
Lätt böjning, smärre ytslitage, små repor, lätt avskalade gängor eller mild uppruggning av kilspår. Sådana skador skadar inte axelns kärnstruktur och styrka och kan återanvändas efter professionell reparation.
Förluster av magnetiska pumpaxlar delas in i fyra huvudkategorier:
Orsakas mestadels av dålig smörjning, inträngning av föroreningar eller långvarig friktion av styrlager, vilket lätt resulterar i radiellt utslag, vibrationer och onormalt ljud.
Induceras vanligtvis av frekventa start-stopp-cykler, torrkörning, överbelastning eller ojämn kraft under demontering och montering, vilket leder till excentrisk impellerslitage, friktion mellan magnetiska ringar och obalanserad utrustning.
Orsakas av ojämn åtdragningskraft under demontering och montering, glidande verktyg eller korrosion av transporterat medium, vilket resulterar i rost och gängavskalning, vilket förhindrar stabil fixering av pumphjulsenheter.
Upprepade stötar mellan kilspår och kilspår på grund av instabilt transmissionsvridmoment eller överdrivet monteringsspel gör spårytan ruggig och orsakar kantflisning, vilket minskar transmissionens effektivitet och till och med resulterar i kraftöverföringsfel.
Magnetiska pumpar innehåller starka interna magnetiska ringar med kraftfull magnetisk attraktion. Felaktig demontering kan orsaka klämskador, kollisionsskador på komponenter och repor på isoleringshylsor. Säkerhetsskydd och standardiserad demontering måste implementeras före underhåll för att garantera reparationsprecisionen för pumpaxeln.
Koppla av den totala strömförsörjningen till utrustningen, stäng inlopps- och utloppsrörledningsventilerna, töm helt resterande medium inuti pumpen och fullborda tryckavlastning och kylning. Förbered specialverktyg inklusive offsetnycklar, nålfilar, kopparhammare, skruvriktare, precisionsok, slipmaskiner, reparationsmaterial för elektroplätering och rena torktrasor. Rensa och nivellera underhållsarbetsstationen och lägg gummistödplåtar för att förhindra kollisionsskador på metalldelar.
Demontera utrustningen strikt från utsidan till insidan: ta först bort pumphuset och isoleringshylsan och ta långsamt ut den inre magnetiska ringenheten för att undvika omedelbar stark magnetisk attraktion och kollision mellan inre och yttre magnetiska ringar. Skruva sedan av pumphjulets låsmutter, ta bort pumphjulet, tryckskivan och mittaxelsätet i följd och ta slutligen ut hela pumpaxeln. Märk alla komponenter under demontering och placera dem i klassificerad ordning för att undvika monteringsfel och obalanserat spel vid efterföljande montering.

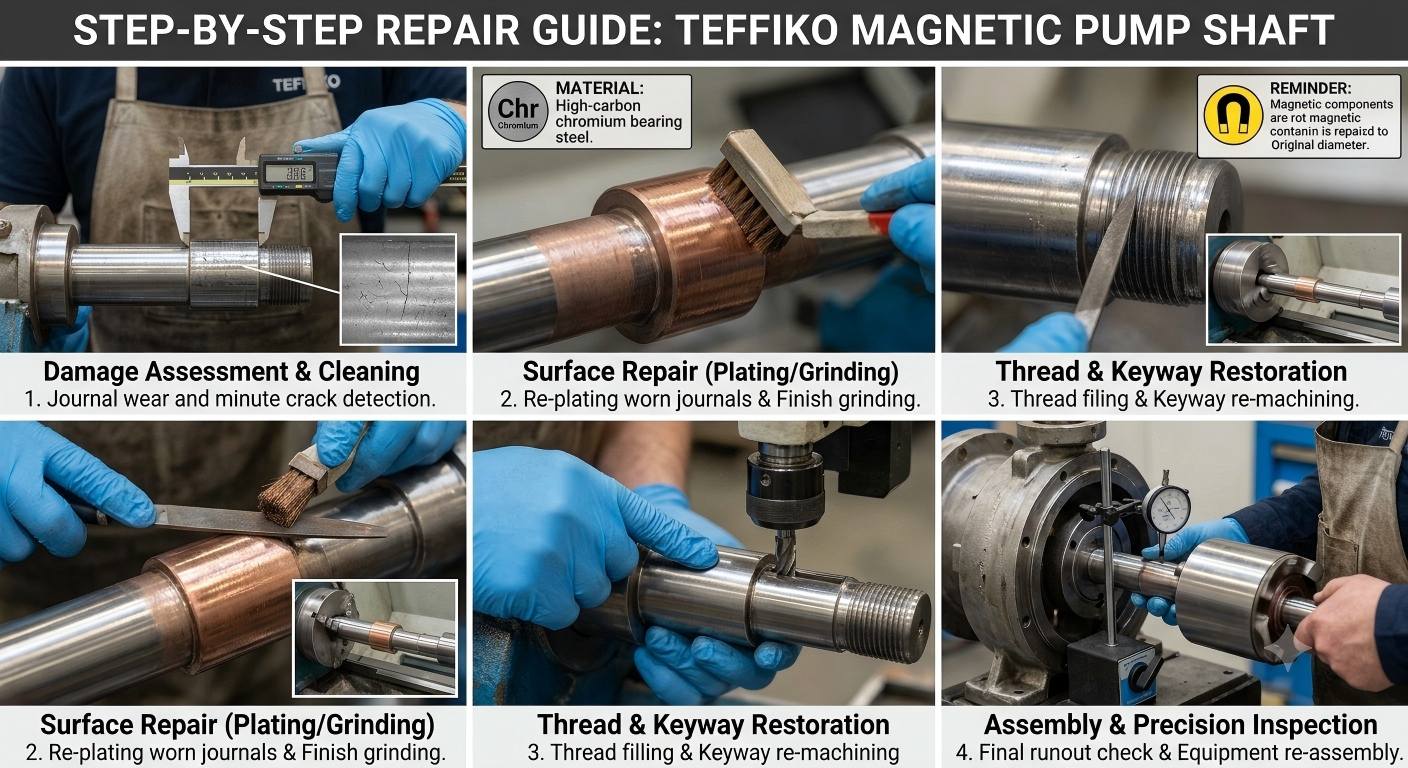

Anta matchade reparationsprocesser enligt skadegraden på pumpaxeln och materialegenskaperna hos högkolhaltigt kromlagerstål, balansera reparationsprecision, driftshållfasthet och underhållskostnad. Specifika reparationsscheman är följande:
För mindre repor, små repor och grunda spårslitage på axeltappar som matchar glidlager och gummistyrlager, använd kromplätering, kopparplätering eller rostfritt stålplätering för att reparera slitna ytor. Kontrollera beläggningens tjocklek exakt efter axelns slitagedjup. Efter plätering, utför slutsvarvning och slipning på svarvar och slipmaskiner för att återställa axeltappens diameter till den ursprungliga fabriksstandardstorleken, som matchar standardmonteringsspelet för lagren för att säkerställa jämn rotation utan att klämma fast.
Om tapparna har djupa spår eller excentriskt slitage med stor yta kommer axelns strukturella styrka att äventyras. Reparation rekommenderas inte och en helt ny pumpaxel ska bytas ut direkt.
För pumpaxlar med liten diameter med lätt böjning: lägg kopparplåtar på den konvexa böjningsdelen av axeln för att undvika repor på den härdade axelytan orsakad av slag. Knacka försiktigt med en handhammare för att räta ut gradvis, och mät och justera upprepade gånger tills skaftet är helt rakt utan radiell avvikelse.
För pumpaxlar med stor diameter och mild böjning: använd en speciell skruvriktare för att applicera ett jämnt tryck för uträtning. Våldsam slagning är strängt förbjudet under hela processen för att förhindra dolda sprickor på axeln med hög hårdhet. Efter uträtning, använd en mätklocka för att testa radiellt utlopp flera gånger för att säkerställa att parametrarna uppfyller utrustningens driftstandarder.
Om pumpaxeln har överdriven böjning, vridningsdeformation eller dolda sprickor, ska den skrotas och bytas ut direkt, eftersom uträtning inte kan garantera långsiktig driftstabilitet.
Om kilspåren endast är lite uppruggade och slitna utan tydlig deformation eller kantflisning, finfila spårväggarna med finfilar för att ta bort grader, utsprång och oxiderade föroreningar. Kilspåren kan normalt sättas ihop efter att ha trimmats platt.
Om kilspåren är kraftigt deformerade, sönderskurna och har överdrivet spelrum i växellådan, reparera genom svetsning: blockera den skadade originalspåret genom svetsning och bearbeta kilspåren på nytt i standardskaleläget för pumpaxeln.
Kritiskt tabu: Pumpaxlar som används under arbetsförhållanden med hög effekt och högt vridmoment är förbjudna att repareras genom ombearbetning av kilspår. Nya axlar måste bytas ut för att undvika kilspårbrott och kraftöverföringsfel under drift, vilket kan utlösa utrustningsfel.
För lätt avskalade, delvis skadade eller rostade och gradtäckta trådar: klipp trådprofilerna exakt med nålfilar och ta bort rost och föroreningar. Testa mutterns ingrepp manuellt efter trimning; återanvändning är tillåten om ingreppet är smidigt utan att lossna eller fastna.
För kraftigt avskalade, till stor del avskalade gängor som inte kan greppa normalt finns två standardiserade reparationsscheman tillgängliga:
Vrid ner pumpaxeländen något, presspassa en matchande bussning och bearbeta standardgängor på bussningen.
Fyll det skadade gängområdet genom elektrisk svetsning eller gassvetsyta, och bearbeta standardgängor genom att avsluta efter kylning för att passa den ursprungliga låsmuttern.
Reparerade pumpaxlar får inte installeras direkt. Följande inspektions- och driftsättningsprocedurer ska implementeras strikt:
Viss drift- och underhållspersonal tvingar fram reparationer av spruckna, kraftigt vridna pumpaxlar eller axlar som används under arbetsförhållanden med högt vridmoment för att minska kostnaderna. Även om utrustningen kan fungera normalt på kort sikt, är det högst troligt att den orsakar stora fel som axelbrott, magnetisk transmissionsfel och medelstort läckage. Våldsam drift under demontering av magnetiska komponenter resulterar i pumpaxelexcentricitet och magnetisk ringförslitning. Direkt installation utan noggrann inspektion efter reparation leder till sekundära fel inklusive utrustningsvibrationer, medelläckage och otillräckligt flöde.
Inspektera regelbundet lagersmörjningsstatus och byt ut försämrad smörjolja och fett i tid för att eliminera torrt friktionsinducerat slitage på axeltappen. Strikt standardisera utrustningens drift; förbjuda torrkörning, överbelastningsdrift och frekvent start-stopp av magnetpumpar. Installera ett förfilter på rörledningar vid transport av media som innehåller fasta partiklar och föroreningar för att blockera föroreningserosion på axeln. Genomför regelbunden demonteringsinspektion för att upptäcka rakhet, gäng- och kilslitage på pumpaxlar, förutsäga fel i förväg och utföra förebyggande underhåll för att förlänga pumpaxelns livslängd.
Axeln på Teffiko magnetiska pump är precisionstillverkad av krombärande stål med hög kolhalt. De flesta lindriga och måttliga skador kan repareras till låg kostnad. Följ kärnprinciperna för "exakt skadebedömning, riktad reparation, precisionsverifiering efter reparation och standardiserad montering och idrifttagning". Att behärska speciella reparationer och standardiserade idrifttagningsprocedurer för olika fel kan inte bara minska drift- och underhållskostnaderna avsevärt, utan också säkerställa en långsiktig läckagefri, stabil och effektiv drift av utrustningen.
