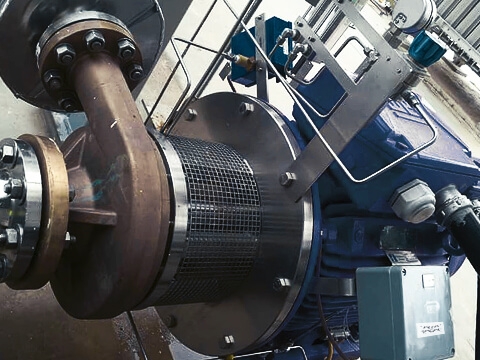

Kryogen centrifugalpump är en specialiserad vätsketransportutrustning utvecklad för transport av media med ultralåg temperatur, med tillämplig mediumtemperatur i allmänhet under -150°C. Jämfört med vanliga centrifugalpumpar antar denna utrustning speciella kryogena material och precisionstätningsstrukturer, med utmärkt motståndskraft mot termisk chock, vilket möjliggör säker och effektiv leverans av lågtemperaturvätskegaser såsom flytande naturgas (LNG), flytande syre, flytande kväve, flytande argon och flytande väte.
Arbetsprincip
Den grundläggande driftsprincipen för en kryogen centrifugalpump är densamma som för en konventionell centrifugalpump: den förlitar sig på höghastighetsrotationen av pumphjulet för att generera centrifugalkraft, accelerera lågtemperaturvätskemediet, omvandla mekanisk energi till flytande kinetisk energi och uppnå stabil leverans av mediet från sugänden till utloppsänden. Kärnskillnaden mellan dem är att kryogena centrifugalpumpar stabilt kan anpassa sig till ultralåga temperaturförhållanden som sträcker sig från -162°C för flytande naturgas till -269°C för flytande helium utan materialförsprödning eller utrustningsfel.
1. Speciella kryogena material
Pumpkroppen och impellern är gjorda av kryogent resistenta stål såsom 304/316L rostfritt stål, aluminiumlegering och brons, vilket ger tillräcklig seghet i lågtemperaturmiljöer för att eliminera kall sprödhet; pumpaxeln är gjord av höghållfast legerat stål, som tål temperaturskillnadspåkänningar och höghastighetsdriftbelastningar.
2. High-End tätningssystem
Att effektivt förhindra läckage av flyktiga lågtemperaturmedier är nyckeln till säker drift av utrustningen: labyrinttätningar är enkla och hållbara, vilket möjliggör långvarig underhållsfri drift; mekaniska tätningar och torrgastätningar används oftast i scenarier för lastning och lossning av flytande naturgas; Tätningstillbehör är gjorda av kryogent resistenta material som polytetrafluoreten och flexibel grafit, som ersätter vanliga gummitätningar för att undvika sprickor och fel vid låga temperaturer.
3. Anti-kavitationsoptimerad design
Flytande gaser med låg temperatur har extremt låga kokpunkter och är benägna att kavitera under drift. Utrustningen antar en struktur med lågt netto positivt sughuvud (NPSH), utrustad med främre inducerare och dubbelsugande impeller för att öka inloppsmediets tryck, undertrycka medium förångning från grundorsaken och minska kavitationsskada.
4. Thermal Shock Resistance Protection Design

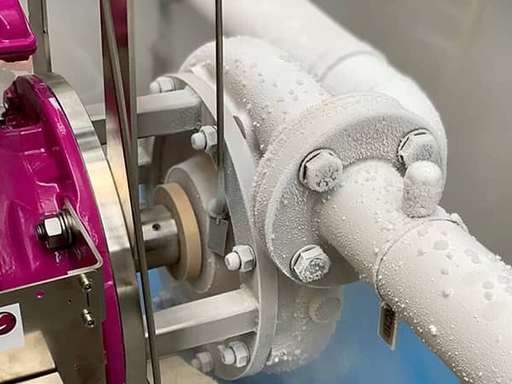

Utrustningen är strängt förbjuden från snabb kylning och måste förkylas långsamt i enlighet med standarder för att undvika skalsprickor orsakade av plötsliga temperaturförändringar; den är uppdelad i vertikala och horisontella strukturer. Vertikala kryogena centrifugalpumpar av fattyp har bättre avgaseffekt och mindre värmeledning, vilket gör dem till det vanliga valet i industrin för flytande naturgas.
Kryogena centrifugalpumpar är oumbärliga inom många avancerade industriområden, bland vilka industrin för flytande naturgas (LNG) är för närvarande den största efterfrågan.
Används ofta i LNG-mottagningsstationer för tankmediumöverföring, lastning och lossning av fartyg och tankbilsfyllning; den är också utrustad med tankstationer för naturgas för att ge ren energitankning för tunga fordon och fartyg.
Som en kärnstödjande komponent i luftseparationsutrustning används den för att transportera flytande syre, flytande kväve och flytande argon, för smältning av järn och stål, medicinsk syreförsörjning, halvledarproduktion, samt fångst, lagring och transport av flytande koldioxid.
Ansvarig för överföring och fyllning av raketdrivmedel (flytande syre, flytande väte) och tillhandahåller cirkulation av flytande kväve för lågtemperaturtester av flygprecisionsdelar.
Anpassad för lagring och transport av flytande väte och transportscenarier vid vätgastankstationer, fungerar som nyckelutrustning för lagring av väteenergi och nya energistödjande projekt.
Som kärnbränsleförsörjningspump för LNG-drivna fartyg, vilket säkerställer en stabil tillförsel av ren energi för fartyg.
| Jämförelseobjekt | Kryogen centrifugalpump | Kryogenpump med positiv deplacement |
|---|---|---|
| Leveransflöde | Stort flödesleverans | Små och medelstora flödesleveranser |
| Arbetstryck | Medeltryck | Ultrahögt tryck |
| Driftseffektivitet | Hög effektivitet under stora flödesförhållanden | Låg verkningsgrad under drift med stort flöde |
| Underhållssvårigheter | Enkel struktur och enkelt underhåll | Många invändiga delar och komplicerat underhåll |
| Tillämpliga scenarier | LNG-överföring, leverans av stor tank | Litet flöde och högt tryck flytande väte, flytande syretillförsel |
F: Vilken är den lägsta temperaturen som en kryogen centrifugalpump tål?
S: Det tillämpliga temperaturintervallet för konventionella modeller är -150°C till -269°C, och den nominella temperaturmotståndet för speciella kryogena LNG-centrifugalpumpar kan nå -162°C.
F: Hur väljer man mellan vertikala och horisontella kryogena centrifugalpumpar?
S: Vertikala kryogena centrifugalpumpar av fattyp har bra avgaseffekt och stark värmeisoleringsprestanda och är att föredra för storskaliga LNG-leveransprojekt; horisontella pumpar är kompakta till sin struktur och används oftast för små lågtrycks- och lågtemperaturleveransscenarier.
F: Hur förhindrar man effektivt kavitation i kryogena centrifugalpumpar?
S: Se till att insugningstrycket är tillräckligt, installera en mediuminducerare och rengör inloppsrörledningens filter regelbundet för att effektivt undvika kavitationsproblem.
Kryogena centrifugalpumpar är kärnutrustningen för säker leverans av vätskegaser med låg temperatur, som heltäckande stöder den stadiga utvecklingen av ren energiindustri som flytande naturgas, väteenergi och industrigaser. Med den kontinuerliga tillväxten av den globala efterfrågan på ren energi kommer marknadspositionen och tillämpningsområdet för kryogena centrifugalpumpar att fortsätta att expandera.Teffikoär alltid engagerad i att förse kunder med utmärkta kryogena vätskelösningar. Vi rekommenderar starkt att du prioriterar högkvalitativa kryogena-resistenta material, effektiva anti-kavitationsstrukturer och tätningskonfigurationer med låg förlust vid inköp.
