Detaljerad förklaring av skruvpumpar

Arbetsprincip och praktiska tillämpningar

Skruvpumparär en av de äldsta och mest pålitliga teknologierna för deplacementpumpar inom den industriella vätskehanteringssektorn. Deras hela produktsortiment, inklusive enkelskruvs-, dubbelskruv- och trippelskruvpumpar, används i stor utsträckning inom olje- och gasindustrin, kemiindustrin, marinindustrin och andra industrier. Dessa pumpar har fått global kundkännedom för sina pålitliga prestanda och skräddarsydda lösningar. Trots sin enkla struktur saknar många ingenjörer en grundlig förståelse för deras arbetsprincip och urvalsapplikationer. Den här artikeln ger en detaljerad förklaring baserad påTEFFIKOteknisk praxis för att stödja val av utrustning och maximera den optimala prestandan för skruvpumpar.

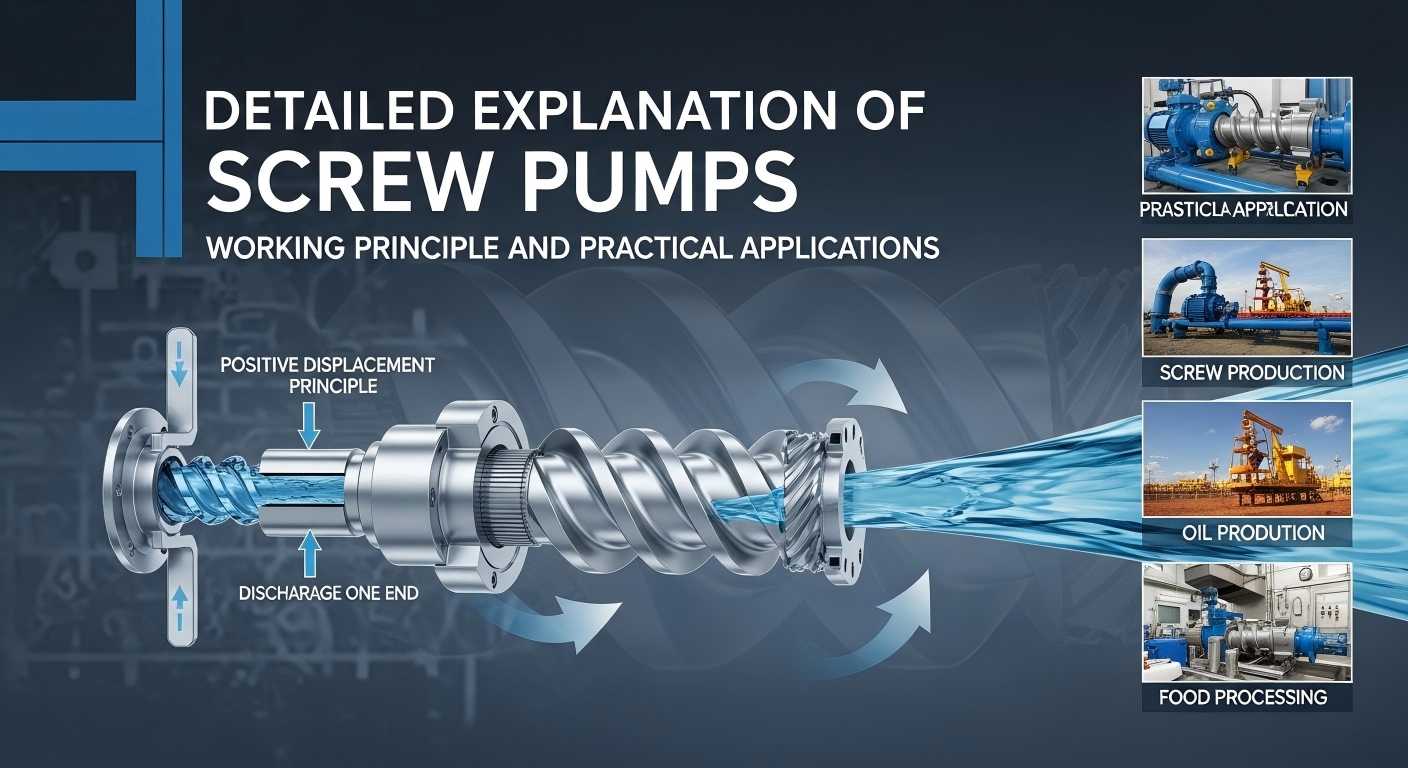

Arbetsprincip för skruvpumpar

Kärnan i en skruvpump är till för att transportera vätska längs en eller flera roterande skruvars axel. När skruvarna roterar bildar den spiralformade strukturen förseglade kammare som rör sig från sugporten till utloppsporten. Varje rotation drar med sig en fast volym vätska och skjuter den framåt.

Dess främsta fördel är pulsfritt flöde. Till skillnad från centrifugalpumpar som transporterar vätska med kinetisk energi, levererar skruvpumpar nästan konstant flöde, vilket är avgörande för processkänsliga applikationer som smörjsystem, hydrauliska drivningar och precisionsmätning.

Enkelskruvs-, dubbelskruv- och trippelskruvstrukturer

• Enkelskruvspump(hålrumspump)arbetar med en roterande rötor och en fast gummistator. Skruvstrukturen bildar flera kontinuerliga kammare som driver vätska från sugporten till utloppsporten. Den är lämplig för högviskösa och skjuvkänsliga vätskor men har begränsningar i rotationshastighet och temperaturbeständighet.
• Dubbelskruvspumpanvänder två ingripande, motroterande skruvar. Den kan hantera högviskösa och halvflyktiga vätskor, arbetar med högre hastigheter än enkelskruvspumpar och används i stor utsträckning vid transport av råoljeledningar, matning av råolja från raffinaderier och hydrauliska system.
• Trippelskruvspumpbestår av en drivande skruv och två drivna skruvar. Ingreppet mellan den drivande skruvgängan och de drivna skruvarna bildar förseglade kammare, vilket ger högre tryck och bättre effektivitet. Den är lämplig för rena, smörjande vätskor som hydraulolja och eldningsolja.

Kärnfördelar jämfört med centrifugalpumpar

• Stark självsugande förmåga:Suglyften kan nå mer än 6 meter, ingen extra fyllningsutrustning krävs, uppstarten är snabb och den anpassar sig till låg vätskenivå och frekventa start-stopp-scenarier.
• Anpassningsbar till högviskösa media:Ju högre medelviskositet, desto stabilare är transportprestanda, vilket centrifugalpumpar knappast kan uppnå.
• Lågskjuvningstransport:Vätska transporteras smidigt längs den axiella riktningen utan turbulens, lämplig för emulsioner och suspensioner, och skyddar effektivt skjuvkänsliga medier.
• Stabil flödeshastighet:Ingen tryckpulsering, minskar rörledningsspänningen, arbetar med lägre ljud och säkerställer stabila produktionsprocesser.
• Dubbelriktad drift:Vätska kan transporteras omvänt genom att ändra skruvarnas rotationsriktning, vilket ger flexibilitet för mer industriella scenarier.

Vanliga applikationsområden

• Olje- och gasindustrin:Transport av råolja, trycksättning av rörledningar, leverans av eldningsolja.
• Hydraulsystem:Industriella pressar, mobil utrustning, marina styrväxlar.
• Smörjsystem:Smörjning av växellåda, kompressor och ångturbin – den pulsfria transportfunktionen undviker tryckfluktuationer i smörjsystem och förlänger utrustningens livslängd.
• Raffineringsindustrin:Asfalt, restolja och polymertransport.
• Kemisk industri:Transport av harts, lim och tryckfärg – lågskjuvningstransport skyddar mediumegenskaper, förhindrar produktförsämring och anpassar sig till korrosiva och högviskösa medier.
• Marin sektor:Däcksmaskineri, motorsmörjning, ballastsystem – TEFFIKO skruvpumpar anpassar sig till komplexa marina arbetsförhållanden, motstår vibrationer och stötar och säkerställer navigeringssäkerhet.

Driftskicksområde

Skruvpumpar presterar bäst inom specifika parameterområden. De optimala driftsförhållandena är följande:

• Rotationshastighet:1000–3600 rpm för dubbel-/trippelskruvpumpar; 300–1800 rpm för enkelskruvspumpar (lägre varvtal).
• Viskositet:Optimal tillämplig viskositet är vanligtvis 10–1000 cSt; mönster för media med lägre eller högre viskositet finns också tillgängliga.
• Tryck:Dubbel-/trippelskruvspumpar kan nå över 200 bar; enkelskruvspumpar är vanligtvis under 20 bar.
• Temperatur:Begränsat av lager- och skruvmaterial, generellt tillämpligt temperaturområde är -40 ℃ till +300 ℃.

Drift utöver ovanstående förhållanden kommer att påskynda komponentslitage och till och med orsaka skada.

Vanliga fellägen och förebyggande åtgärder

• Lagerslitage:Lager utsätts för kontinuerliga radiella och axiella belastningar. Välj lager med lämplig märklast och övervaka temperatur.
• Skruvslitage:Slipande partiklar i mediet kommer att erodera skruvytan. Installera ett filter vid inloppet eller använd skruvar av härdat material.
• Torrkörningsskador:Enkelskruvspumpar med gummistatorer skadas omedelbart vid torrkörning. Utrusta med ett torrkörningsskydd.
• Överhettningsskador:Tillstånd med högt tryck och lågt flöde tenderar att orsaka medelhög temperaturhöjning. Installera en minimiflödesrecirkulations- eller värmeavledningsanordning.

Missuppfattningar att undvika vid urval

• Välj inte baserat på prestandakurvor för rent vatten, eftersom medelviskositet påverkar pumpens prestanda avsevärt.
• Ignorera inte Net Positive Suction Head Required (NPSHr), särskilt för media med hög viskositet.
• Välj inte bara baserat på maximal flödeshastighet; beakta flödesregleringsområdet och dellasteffektiviteten.

Sammanfattning

Skruvpumpar har oersättliga fördelar jämfört med centrifugalpumpar: de kan transportera högviskösa, smörjande och skjuvkänsliga medier, uppnå pulsfri transport och har utmärkt självsugande förmåga. Att bemästra sina grundläggande principer hjälper ingenjörer att göra rimliga val och undvika förtida utrustningsfel orsakade av vanliga misstag. Som ett globalt ledande varumärke med 20 års expertis inom skruvpumpsområdet,TEFFIKOtillhandahåller pålitliga och effektiva transporttjänster för skruvpumpar till industrier över hela världen med avancerad FoU-teknik, strikt kvalitetskontroll (100 % fullständig inspektion av alla produkter), komplett produktutbud och skräddarsydda lösningar. Vi stödjer kunder genom hela processen från valvägledning, utrustningsförsörjning till eftermarknadssupport, hjälper dem att uppnå effektiv och stabil drift av utrustningen och låsa upp nytt värde inom industriell vätskehantering.
