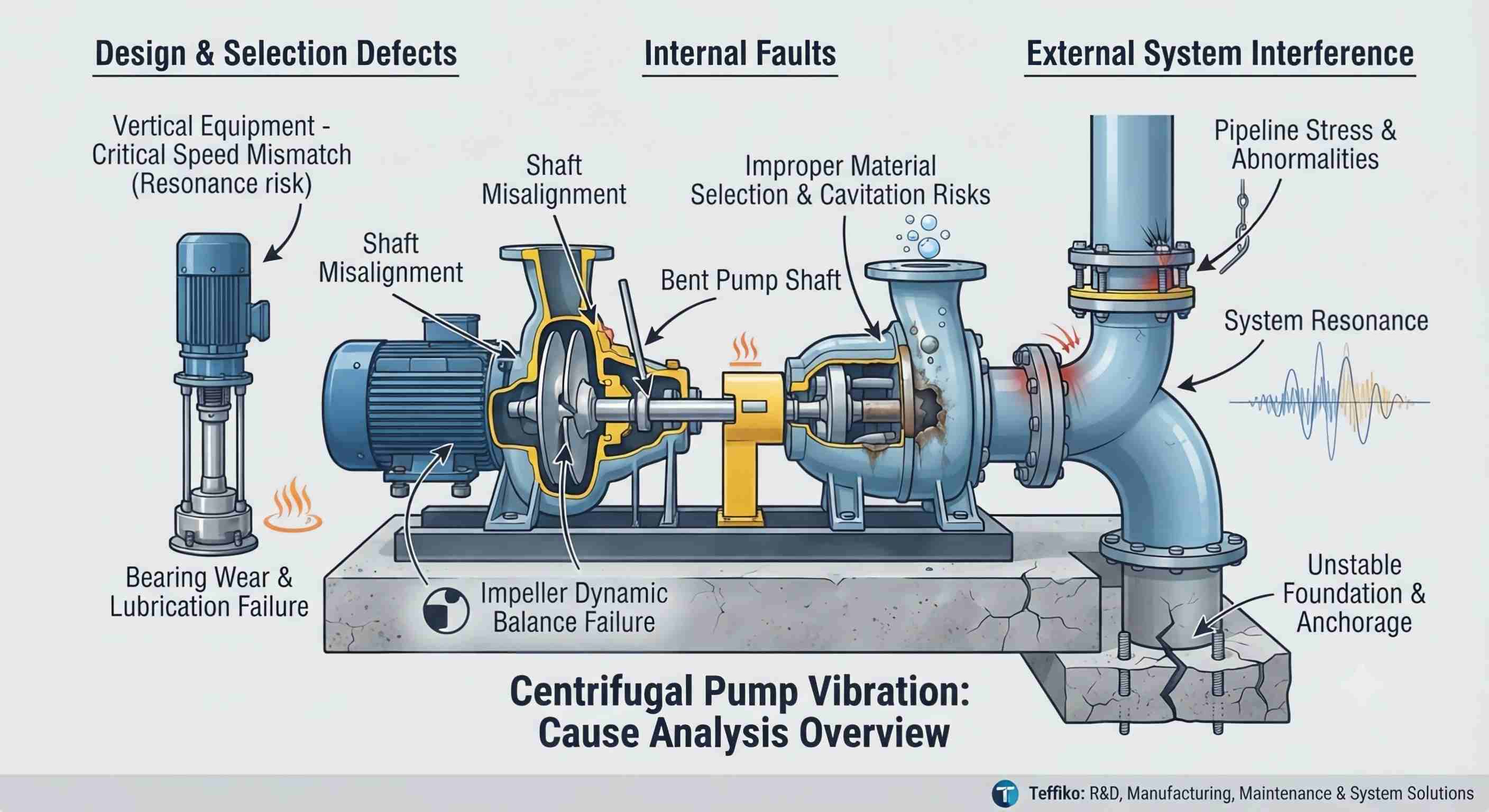

Centrifugalpumparär avgörande för industriell vätsketransport, och lätt vibration är normalt enligt ANSI/HI 9.6.4. Överdrivna vibrationer orsakar dock hårt slitage och ökade kostnader. Eftersom vibrationer bara är ett symptom, härrör det vanligtvis från tre överlappande kategorier: design-/valsfel, interna fel och externa systemstörningar. Detta dokument analyserar dessa kärnorsaker för att vägleda inspektion och underhåll av utrustning.
Sådana fel har en låg incidensfrekvens på plats men är rotorsaker till utrustningsproblem som kräver prioriterade undersökningar, främst som ett resultat av felaktig design, tillverkning, materialval och modellval.
Kritisk hastighet avser den teoretiska rotationshastigheten som motsvarar utrustningens inneboende resonans. Horisontella centrifugalpumpar är optimalt utformade före leverans med en kritisk hastighet högre än den nominella hastigheten för att undvika resonans. Dock är vertikala turbinpumpar och annan vertikal utrustning benägna att få resonans under drift om det kritiska varvtalet inte kontrolleras i konstruktionsstadiet. Dessutom kommer saknade rörledningsstöd och oordnade driftsförhållanden för flerpumpsenheter att förändra systemets inneboende frekvens och inducera vibrationer, vilket kan lösas genom att justera driftshastigheten eller rekonstruera utrustningens struktur.
I enlighet med ISO 1940/1-standarden krävs centrifugalpumphjul för att uppnå en dynamisk balansnoggrannhet av grad 6.3. Undermålig fabrikskalibrering, skärning efter underhåll, långvarig skalning och korrosion och vidhäftning av främmande ämnen kommer att skada balanstillståndet. Periodisk centrifugalkraft som genereras under höghastighetsdrift orsakar regelbundna vibrationer, vilket kräver demontering och professionell dynamisk balanskalibrering. I några få fall kan obalanserad motorrotortillverkning också orsaka vibrationer, som kan inspekteras i enlighet med NEMA elektriska standarder.
Oöverensstämmelse mellan pumphus och impellermaterial och transportmedier kommer att orsaka erosion och korrosion, skada komponenternas noggrannhet och inducera vibrationer. Under tiden kommer felaktigt val av utrustning och otillräckligt netto positivt sughuvud (NPSH) att leda till allvarlig kavitation. Den omedelbara kollapsen av bubblor i högtryckszonen genererar en stark slagkraft, vilket orsakar allvarliga totala pumpvibrationer. Kontinuerlig kavitation kommer också att slita på pumphjulet och förvärra fel.
Även om toleransen för enskilda komponenter överensstämmer med industriella specifikationer, kommer toleransackumulering efter montering av flera delar sannolikt att inducera vibrationer. Dessutom kommer vanliga problem som mjuk fot, obalanserad koppling och lösa ankarbultar efter nyinstallation eller underhåll att resultera i ojämn utrustningsbelastning och kontinuerliga vibrationer.
Interna fel är de vanligaste vibrationsincitamenten på plats, orsakade av abnormiteter i pump- och motorkomponenter med stabila och repeterbara felegenskaper, som fungerar som fokus för dagligt underhåll.
Förskjuten kopplingsmontering, driftsförskjutning och icke-standardiserat underhåll av pumpar och motorer kommer att orsaka felinriktning av axeln, generera radiell stötkraft under drift och utlösa vibrationer. Kalibrering måste strikt följa pumptillverkarens designstandarder. Dessutom leder pumpaxelböjning orsakad av överbelastning av utrustning, högtemperaturdeformation och yttre påverkan till rotorexcentricitet och förstärker vibrationsamplituden avsevärt.
Lager är kärnstödjande komponenter i rotorsystemet. Otillräcklig, försämrad eller felaktig förorening av smörjolja och föroreningar kommer att öka driftfriktionen och inducera högfrekventa vibrationer. Samtidigt leder långvarig lagerdrift till utmattningsslitage, löpbanan avskalning och för stort spelrum. Underlåtenhet att byta ut lager i tid kommer kontinuerligt att förvärra vibrationerna och till och med orsaka lagerlåsning och utrustningsavstängning.
Omvänd rotation av pumpen orsakad av felaktig motorkabeldragning kommer att störa de hydrauliska förhållandena och utlösa vibrationer. Partiell eller fullständig blockering av pumphjulet leder till ojämn mediumtransport och onormal belastning, åtföljd av vibrationer och strömfluktuationer. Deformation av pumpaxeln orsakar ojämn belastning på lager och ventilsäten, vilket bildar dolda vibrationsrisker på lång sikt.
Fältdrift och underhållsdata visar att de flesta vibrationer i centrifugalpumpen härrör från externa systemproblem, som är mycket dolda och lätt att missbedöma som inneboende utrustningsfel.
Drag- och extruderingspåkänningar som genereras av forcerad dockning av rörledningen verkar på pumpgränssnittet, vilket orsakar pumpdeformation och axelförskjutning. Saknade rörledningsstöd, lösa hängare och orimlig layout leder till att rörledningen skakar, och vibrationerna som överförs till pumpen orsakar övergripande enhetsvibrationer. Samtidigt genererar den ökade egenvikten hos vattenfyllda rörledningar lätt ytterligare stress och inducerar kontinuerliga vibrationer.
Lösa förankringsbultar, sprucken basbetong, ojämn grundutjämning och icke-standardinjektering orsakar mjukfotsdefekter, vilket resulterar i ojämn stödbelastning och driftskakning av pumpen. Dessutom bildar vibrationer en ond cirkel som kontinuerligt förvärrar skador på fundamentet, vilket ofta uppstår i nyinstallerad eller efter underhållsutrustning.
Hela pump- och rörledningssystemet har en egenfrekvens. Resonans uppstår när pumpens vibrationsfrekvens överlappar systemets naturliga frekvens, vilket förstärker lätta vibrationer och orsakar utmattningsskador på komponenter och allvarliga vibrationer. Detta problem kan undvikas genom att optimera pipelinestrukturen och justera systemlayouten.
Sammanfattningsvis,centrifugalpumpvibrationer orsakas av överlagring av design och val, interna komponenter och externa systemfaktorer, bland vilka rörledningsspänningar och icke-standardiserad fundamentinstallation är vanliga incitament på plats. Lätt vibration är ett normalt fenomen, men överdriven vibration äventyrar utrustningens livslängd och produktionssäkerhet.
Effektiv vibrationskontroll och stabil och effektiv pumpdrift kan realiseras genom standardiserat val och installation, regelbundet underhåll, optimerad rörledningslayout och resonansundvikande.
