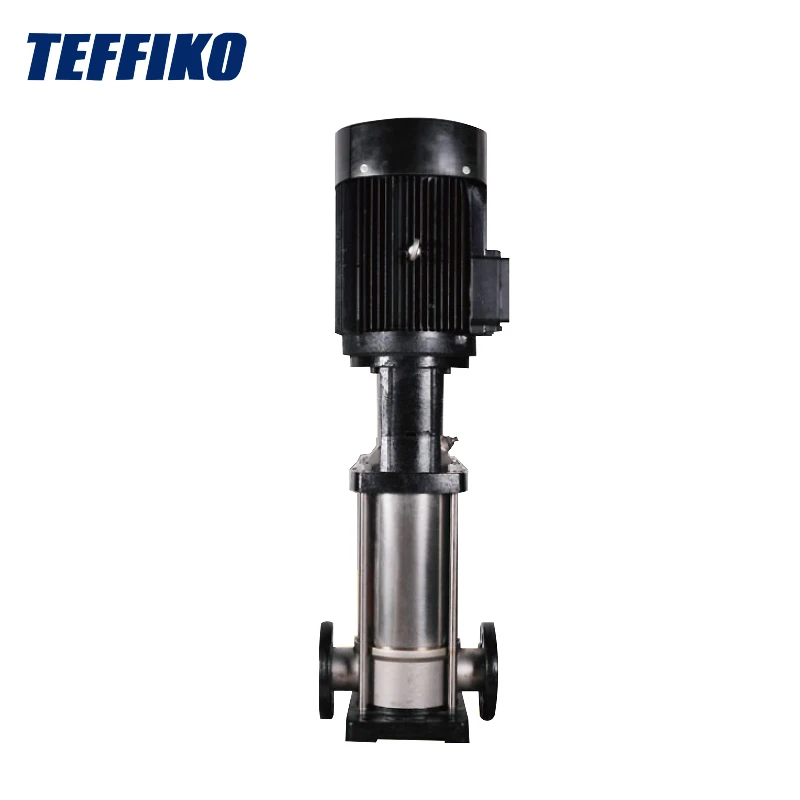

Vertikal multestage rostfritt stål centrifugalpump

TDFP-vertikala multestage rostfritt stål centrifugalpump är en multifunktionell produkt. Det kan transportera olika medier, såsom kranvatten och något frätande industriella vätskor, och är lämplig för olika temperatur-, flödeshastighet och tryckscenarier. Det används allmänt inom flera fält, inklusive vattenförsörjning, industriell trycksättning, industriell vätsketransport, vattenbehandling och bevattning. Specifika applikationer inkluderar vattenanläggningsfiltrering och transport, zonerad vattenförsörjning i vattenanläggningar, höghusens trycktryck, industriella processvattensystem, rengöringssystem, högtrycksspolningssystem, brandbekämpningssystem, kylning och luftkonditioneringssystem, sparksystem, spärrningssystem och jordbrukssystem, separatorer, separatorer, SPESMING Pool Bevattning, sprinklerbevattning och droppbevattning.

Driftsförhållanden

Den flerstegs vertikala centrifugalpumpen i rostfritt stål är lämplig för:

Vätskan ska vara tunn, ren, icke-brandfarlig, icke-explosiv och fri från fasta partiklar eller fibrer.

• Flytande temperatur:

• Normal temperaturtyp: -15 ° C ~ +70 ° C

• varmvattentyp: -15 ° C ~ +120 ° C

• Omgivningstemperatur: Upp till +40 ° C

• Höjd: upp till 1000 m

Minsta inloppstryck NPSH

I en vertikal flerstegs korrosionsbeständig centrifugalpump, om trycket i pumpen är lägre än ångtrycket för den transporterade vätskan, kan kavitation uppstå. För att undvika kavitation är det nödvändigt att säkerställa att det finns ett minimalt tryck på pumpens inloppssida.

Tips för att dela ：

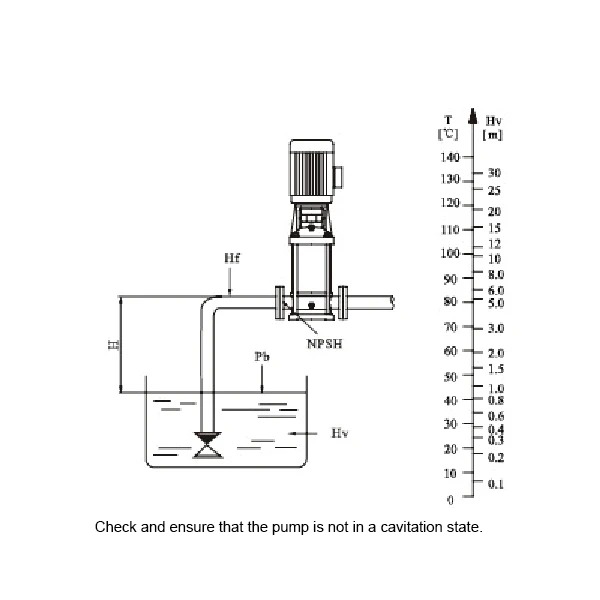

Den maximala suglyftet H [M] kan beräknas med följande formel:

H = PB × 10.2 - NPSH - HF - HV - HS

• Pb = atmosfärstryck [bar] (atmosfärstrycket kan ställas in som 1 bar; i ett stängt system är Pb systemtrycket [stång]).

• NPSH = nettopositivt sughuvud [M] (det kan läsas från maximalt möjliga flödeshastighet för pumpen på NPSH -kurvan).

• HF = inloppsledningsförlust [M].

• HV = ångtryck [M].

• HS = säkerhetsmarginal = minst 0,5 m huvud.

Domregler:

• Om den beräknade H är positiv kan pumpen fungera under maximal suglyft H.

• Om den beräknade H är negativ måste det finnas ett minimalt inloppstryck på H -huvudet.
