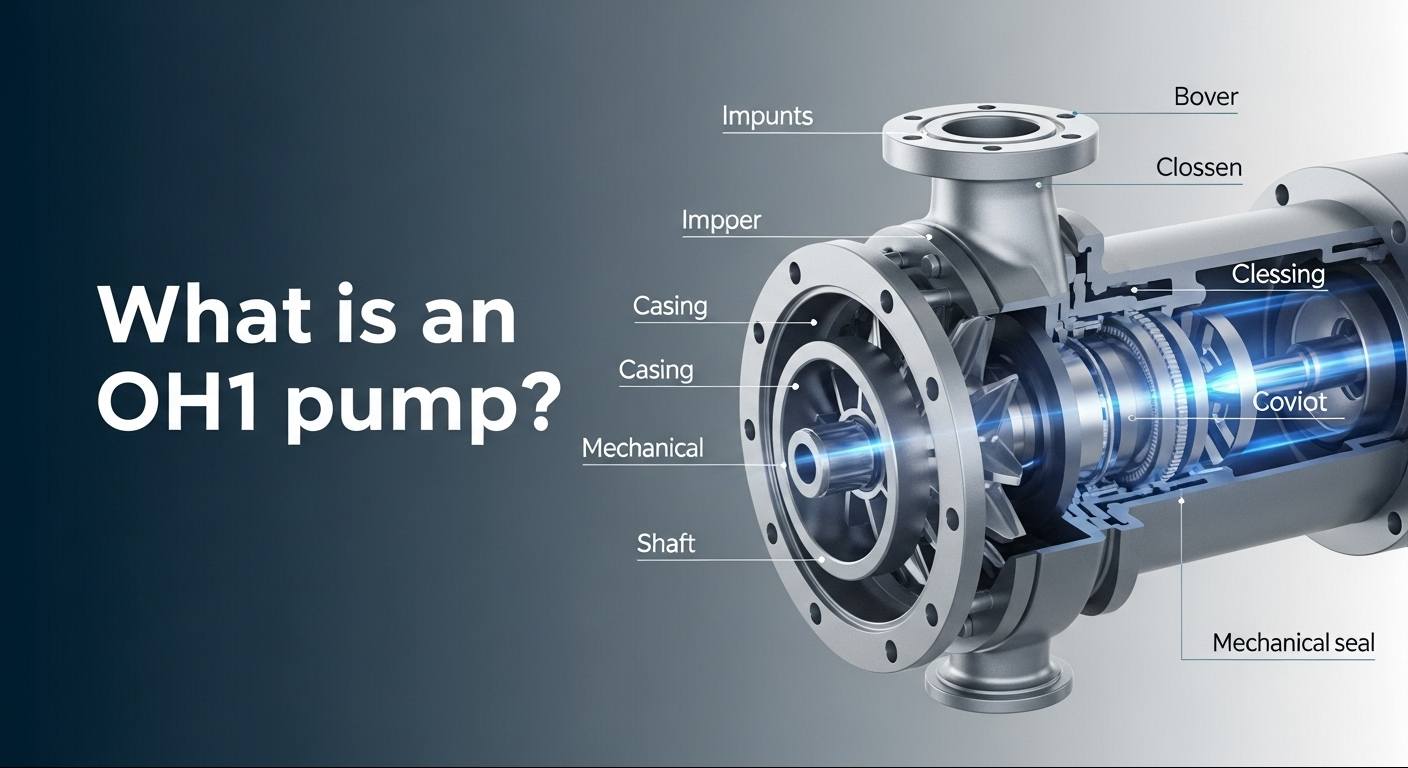

Vad är en OH1-pump?

Om du arbetar med industriella centrifugalpumpar regelbundet har du förmodligen stött på "OH1"-modellen - och låt oss vara ärliga, det är verkligen lätt att blanda ihop med andra typer. Många ingenjörer vet att centrifugalpumpar transporterar vätskor, men om du frågar dem vad gör en OH1-pump unik? De flesta av dem kommer att kämpa för att svara. Och låt mig inte ens komma igång med inköpsteam – missförstånd av modellen garanterar bara att det slutar med fel utrustning. Men här är grejen: OH1-pumpar är arbetshästar i industrier som olja, kraft och kemikalier. De är en klassisk överhängande pump enligt API 610-standarden (den globala designkoden för centrifugalpumpar), och när du väl har fått ner grunderna är de faktiskt ganska enkla. Låt mig gå igenom de viktigaste detaljerna.

1. Låt oss först klargöra – vad är "OH1" exakt?

OH1 är en specifik typ av "överhängande centrifugalpump" som definieras av API 610-standarden. Låt oss bryta ner beteckningen: "OH" står för "Overhung" (det är vettigt, eller hur?), och "1" indikerar att det är en enstegs slutsugspump. Kort sagt, här är vad det betyder: pumphjulet (den del som rör vätskan) är fäst på endast en sida av pumpaxeln, lagerhuset är integrerat direkt med pumpkroppen, och lagren stöder bara ena änden av pumpen - därav namnet "överhängande".

API 610 kategoriserar centrifugalpumpar i huvudgrupper: OH (Overhängd), BB (Between-Bearing), VS (Vertical Suspended) och mer. Inom OH-gruppen finns det undermodeller som OH1, OH2 och OH3 - var och en med sina egna egenskaper. OH2 är en tvåstegs överhängande pump (idealisk för högtrycksapplikationer), och OH3 lägger till extra komponenter för att balansera axiella krafter. Men OH1? Det är det enklaste i gänget. Inga tjusiga extrafunktioner – bara fokus på applikationer med medelhög till låg huvud. Det är därför det är den mest mångsidiga överhängande pumpen i de flesta industriella miljöer – du behöver inte överkomplicera saker när du inte behöver.

2. Design avOH1 Pumpar: 4 praktiska fördelar

Varför förlitar sig så många industrier på OH1-pumpar? Nyckeln ligger i deras design, som löser verkliga problem. Här är deras mest framstående funktioner:

• Kompakt, utrymmesbesparande konstruktion:Lagerhuset och pumpkroppen är gjutna i ett stycke, så inga extra stöd behövs. Jag har sett det från första hand: en OH1-pump med samma flödeshastighet är lätt 30 % kortare än en dubbelsugspump. Detta är en livräddare i trånga utrymmen som petrokemiska anläggningar eller pannrum för kraftverk, där varje tum är viktig. Inget behov av att ordna om rören eller utöka utrymmet – bara sätt in det direkt.
• Pålitlig tätning, utmärkt läckageförebyggande:Läckor är en stor huvudvärk, särskilt vid hantering av brandfarliga medier som råolja eller frätande kemikalier. OH1-pumpar levereras som standard med mekaniska tätningar (vissa modeller kan uppgraderas till dubbeländade tätningar), och tätningsytorna är vanligtvis gjorda av kiselkarbid och grafit - tillräckligt tuffa för att tåla höga temperaturer och slitage. Under normal drift är läckaget mindre än 5 milliliter per timme – mycket bättre än gammaldags packningstätningar. Jag arbetade en gång med en kemisk fabrik som bytte till OH1-pumpar, och deras läckagerelaterade avstängningar minskade med nästan 80 %.
• Kullager som inte kräver konstant uppmärksamhet:De använder dubbelradiga cylindriska rullager, som greppar axeln hårt och hanterar både radiella och axiella krafter. Dessutom har lagerhuset ett inbyggt smörjoljecirkulationssystem som håller saker svalt genom stänksmörjning. Vanliga centrifugalpumpar behöver oljepåfyllning var tredje månad, men OH1-pumpar? Du kan sträcka det till 6–12 månader. Det betyder färre avstängningar – enkelt 2 till 3 färre per år. För fabriker som körs dygnet runt, är detta en enorm ökning av produktiviteten.
• Energieffektivitet:Fläkthjulet har en bakåtböjd bladdesign, optimerad av ingenjörer baserad på vätskemekanik för att minimera turbulens inuti pumpen. Pumpens flödeskanaler är också polerade för att minska motståndet. Jag såg en gång testdata som visar att en OH1-pump är 8–12 % effektivare än en vanlig överhängande pump vid samma flöde. Låt oss göra en snabb beräkning: om du flyttar 100 kubikmeter vatten per timme sparas det 20 kWh per dag. Över ett år blir dessa besparingar stora.

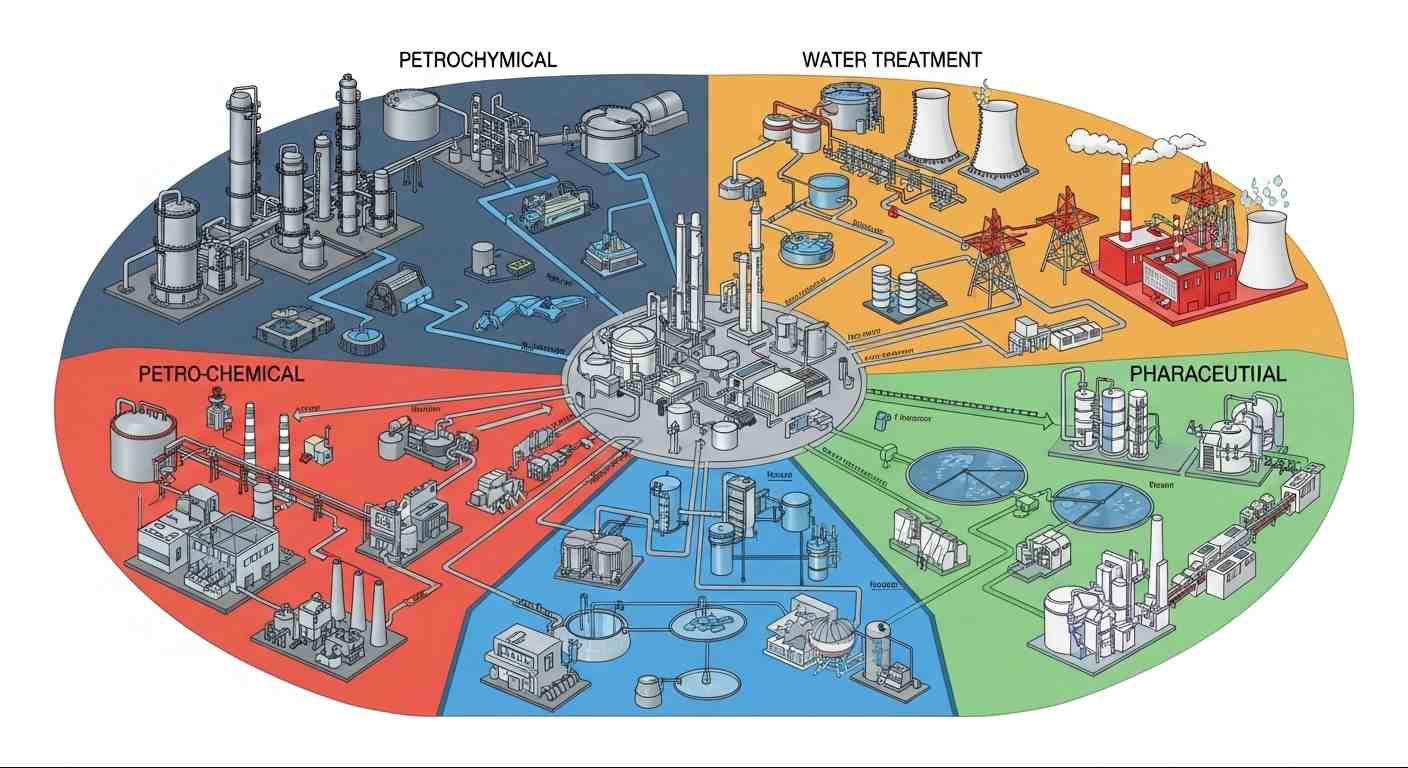

3. Var man kan hitta OH1-pumpar: 4 nyckelindustrier

Den här pumpen är inte bara väldesignad – den passar också perfekt in i specifika arbetsförhållanden. Här är de vanligaste applikationsscenarierna:

• Petrokemisk industri:De finns överallt i raffinaderier, främst för att transportera lågviskösa medier som råolja och bensin. Ta till exempel lagringsområdet för råolja: du måste flytta olja till destillationstornet utan läckor, och OH1-pumpens kompakta storlek passar perfekt mellan täta rörledningar. Dessutom är dess flödeshastighet extremt stabil (med ett fel på mindre än 2%), så destillationstornet får aldrig för mycket eller för lite matning – inga oväntade avstängningar.
• Kraftindustri:Värmekraftverk och biomassakraftverk använder OH1-pumpar för att leverera vatten till pannor. Pannor behöver ett jämnt flöde av medeltrycksvatten, och OH1-pumpar uppfyller detta behov perfekt. Jag arbetade en gång med en 300 MW enhet som hade två OH1-pumpar – en i drift, en i standby. De tål temperaturer upp till 180°C, och deras effektivitet hjälper till att minska anläggningens totala energiförbrukning.
• Vattenbehandlingsindustrin:Kommunala avloppsanläggningar och industriella avloppsvattenanläggningar älskar att använda dem för att transportera rent vatten eller lågkoncentrerat avloppsvatten. Pumpkroppen är vanligtvis gjord av 304 eller 316L rostfritt stål eller korrosionsbeständigt gjutjärn - så att det inte rostar från kemikalier i avloppsvatten. Och dess ändsugdesign är mycket mindre benägen att täppa till än dränkbara pumpar – inga fibrer lindas runt pumphjulet. Den är perfekt för små till medelstora vattenreningsverk med en bearbetningskapacitet på 50–500 kubikmeter per timme.
• Läkemedelsindustrin:OH1-pumpar av livsmedelskvalitet är viktiga här. De uppfyller GMP-standarder (Good Manufacturing Practice), med ultrasläta innerväggar (råhet Ra ≤ 0,8 μm) så att flytande medicin inte fastnar på dem. Tätningarna är också gjorda av livsmedelsklassat gummi, så ingen förorening av material sker. Jag har sett dem i vaccinlabb och läkemedelsfabriker, främst använda för att blanda och transportera vätskor i produktionslinjer.

4. Hur man väljer rätt OH1-pump: 5 tips som inte går att missa

Att välja en OH1-pump är inte svårt – följ bara dessa fem steg:

• Börja med vätskan som ska transporteras:Om du hanterar högtemperaturmedia (som het olja över 120°C), välj en modell med en kylmantel – annars kommer lagren att brinna ut. För media med hög viskositet (som smörjolja över 50 cSt), välj en modell med ett större impellerinlopp – ett för litet inlopp leder till otillräckligt flöde. För sura medier (som saltsyra), hoppa över vanligt rostfritt stål och använd Hastelloy (en korrosionsbeständig legering). Jag såg en gång en fabrik använda en vanlig OH1-pump för syra, och det varade bara i 6 veckor.
• Snåla inte med flödeshastighet och huvudmarginaler:Välj aldrig en pump baserat på dina "exakta" flödesbehov – lägg till en marginal på 10 %. Om du till exempel behöver transportera 80 kubikmeter per timme, välj en modell som är klassad för 90 kubikmeter per timme. När det gäller tryckhöjd (pumpens utgående tryck), kom ihåg att ta hänsyn till rörledningsmotstånd: om du flyttar vatten 15 meter högt genom 100 meter rör, behöver du en pump med 25 meter tryckhöjd (de extra 10 metrarna är för att övervinna rörledningsmotstånd). Otillräcklig tryckhöjd gör att pumpen blir överbelastad och går sönder snabbt.
• Tänk på installationsmiljön:Om du installerar utomhus, välj en modell med regnskydd – vatten som kommer in i lagerhuset kommer att skada lagren. För trånga utrymmen (som ett 1 meter brett rum), välj en horisontell modell med kort skaft - total längd under 1,2 meter. Om det finns en vibrationskälla i närheten (som en kompressor), lägg till en stötplatta – vibrationer skadar tätningarna snabbare än något annat.
• Energieffektivitet spelar roll:Pumpar med förstklassig energieffektivitet sparar 15–20 % mer el än de med tredje klass verkningsgrad. Körs 8 timmar om dagen, det är nästan 10 000 yuan i årlig elbesparing. Att spendera lite mer i förväg på en högeffektiv modell är definitivt värt det.
• Välj rätt tillbehör:För giftiga medier som metanol, uppgradera till tätningar med dubbla ändar plus ett tätningsvätskesystem – detta förhindrar läckor. Om du vill övervaka utrustningens status på distans, installera vibrationssensorer och temperatursändare. När lagren börjar slitas kommer vibrationsvärdet att nå 4,5 mm/s, vilket utlöser en tidig varning så att du inte stöter på plötsliga fel.

5. Hur man underhåller en OH1-pump: 3 enkla tips (ingen expert behövs)

Många människor klagar på att pumpunderhåll är ett krångel, men OH1-pumpar är verkligen låga underhållsbehov – gör bara dessa tre saker:

• Dagliga kontroller (max 5 minuter): Känn på lagren varje vecka – om de är över 70°C, byt smörjolja. Kontrollera tätningen varje månad – om läckaget överstiger 10 milliliter, byt ut tätningskomponenterna. Rengör inloppsfiltret varje kvartal – igensatta filter minskar flödet. Du behöver inte ens ta isär pumpen för dessa uppgifter, vilket sparar halva tiden jämfört med att underhålla en dubbelsugspump.
• Felsökning: Börja med grunderna: Minskat flöde? Kontrollera först inloppsröret - träskor är vanligtvis boven. Inspektera sedan pumphjulet – enstegs pumphjul är lätta att byta ut. Ökad vibration? Kontrollera lagerspelet (byt ut lagren om spelrummet överstiger 0,1 mm) och pumpaxeln – enstegsaxlar kan rätas ut om de böjs, till skillnad från flerstegsaxlar som behöver bytas ut fullt ut. Läckande tätningar? Kontrollera tätningsytan – repor kan fixas genom slipning, du behöver inte byta ut hela tätningsenheten.
• Årligt djupunderhåll: Ta isär lagerhuset en gång om året och byt ut det litiumbaserade fettet – överfyll det inte, fyll det bara till 1/2 till 2/3 av lagerhusets volym (överfyllning orsakar överhettning). Dra åt bultarna som ansluter pumpkroppen till basen – lösa bultar orsakar felinriktning av pumpaxeln. Applicera ett lager epoxiharts på pumphjulet och täta hålrummet för att förhindra rost. Alla dessa uppgifter kan utföras på marken – ingen kran behövs.

Slutsats

När allt kommer omkring är OH1-pumpen bara ett gediget, praktiskt verktyg. Den har inte de snygga egenskaperna hos flerstegspumpar, men den utmärker sig i vad den är designad för – applikationer med medel till lågt tryck, stabilt flöde och enkelt underhåll. För företag innebär detta mindre huvudvärk och lägre totala ägandekostnader under utrustningens livstid.
