Vad är en centrifugalpump med slutsug?

I industriell vätskeöverföring, byggnads HVAC-system och kommunala vattenförsörjningssystem hittar du alltid en välbekant utrustning - centrifugalpumpen med slutsug.

Vad är en centrifugalpump med slutsug?

En centrifugalpump med ändsug, som namnet antyder, är en enstegs centrifugalpump med enkelsug där vätska kommer in axiellt från sidan av pumphuset och släpps ut radiellt från toppen av pumphuset efter att ha accelererats av pumphjulet.

Den är också känd som en horisontell ändsugspump i branschen. Dess mest framträdande egenskap är dess utdragbara design. Denna design gör det möjligt för underhållspersonal att dra ut de roterande komponenterna (inklusive pumphjulet, axeln, tätningarna etc.) direkt för underhåll utan att ta bort inlopps- och utloppsrörledningarna. För ingenjörer innebär detta minimal stilleståndstid och låga underhållskostnader.

Arbetsprincipen för en centrifugalpump med ändsug

Arbetsprincipen för en centrifugalpump med ändsug är enkel, enligt den grundläggande logiken för de flesta centrifugalpumpar, med fokus på dess unika ändsugsdesign. Här är en tydlig steg-för-steg förklaring:

1. Vätskesug:Pumpen suger in vätska genom sugporten i änden av pumphuset (mittemot motorn), och vätskan strömmar direkt in i ögat på det roterande pumphjulet.
2. Centrifugalkraftsgenerering:Drivs av motorn roterar pumphjulet och centrifugalkraften trycker vätskan från pumphjulets centrum till dess yttre kant, vilket ökar vätskans hastighet och tryck.
3. Vätskeutsläpp:Höghastighetsvätskan kommer in i pumphuset (även känd som voluten), som har en gradvis expanderande form för att bromsa vätskan och omvandla kinetisk energi till statisk tryckenergi. Vätskan töms sedan ut genom utloppsporten på sidan av pumphuset till målplatsen (såsom rörledningar, lagringstankar, etc.).
4. Kontinuerlig drift:Så länge som motorn går kontinuerligt, upprepas ovanstående process kontinuerligt, vilket uppnår stabil och kontinuerlig vätskeöverföring. Ändsugsdesignen säkerställer smidigt vätskeinsläpp, minskar turbulens och förbättrar driftseffektiviteten.

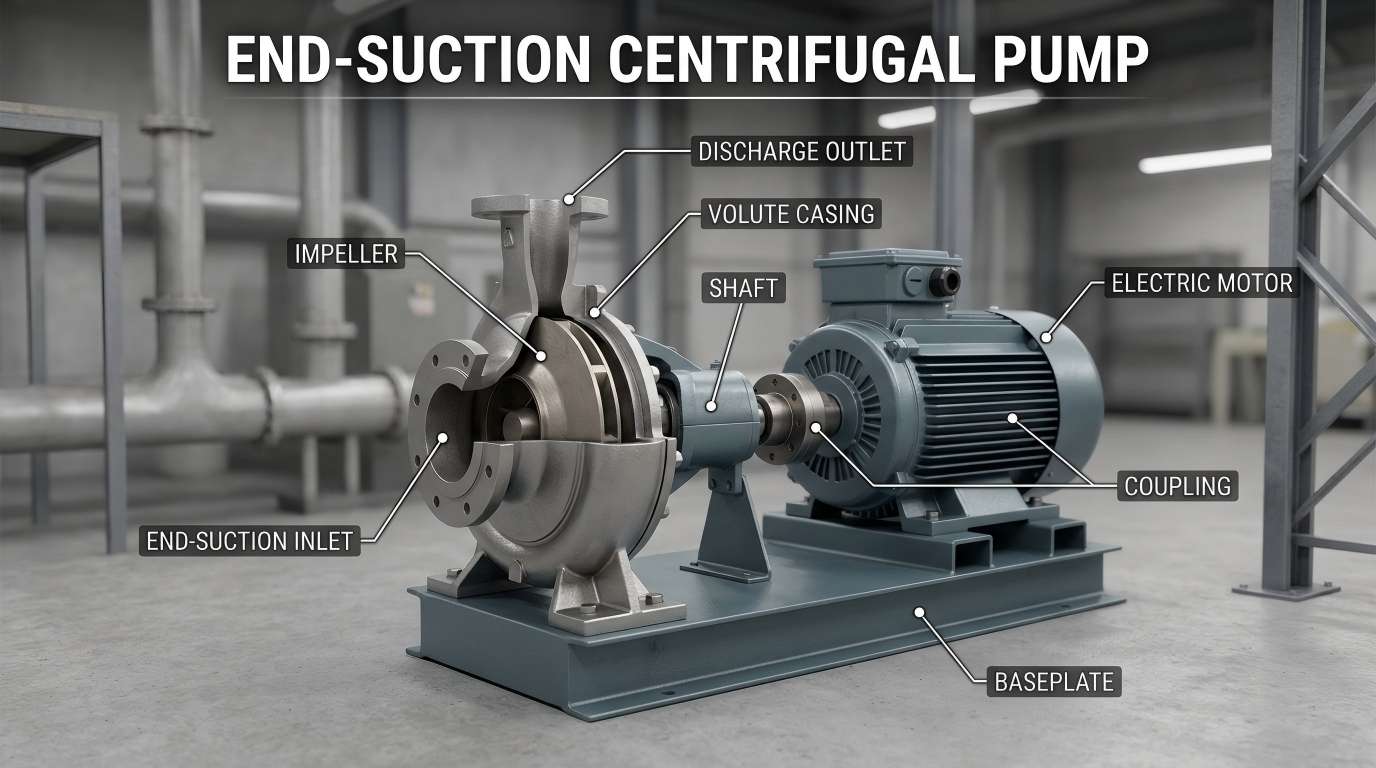

Nyckelkomponenter i en centrifugalpump med ändsug

För att hjälpa dig att bättre förstå arbetsprincipen för en centrifugalpump med ändsug, är dess huvudkomponenter nedbrutna och förklarade i klartext nedan:

• Impeller:En roterande komponent som liknar en "fläkt" som används för att generera centrifugalkraft. Den är vanligtvis gjord av metall (rostfritt stål, gjutjärn) eller plast, beroende på vilken typ av vätska som överförs.
• Pumphus (volym):Ytterhöljet som omsluter pumphjulet, format för att samla upp vätska som släpps ut från pumphjulet, sakta ner vätskan och öka trycket före utsläpp.
• Sugport:En öppning i änden av pumphuset genom vilken vätska kommer in i pumpkroppen. Den är vanligtvis utrustad med en fläns (med upphöjd kant) för enkel anslutning till rörledningar.
• Utloppsport:En öppning på sidan av pumphuset genom vilken vätska kommer ut från pumpkroppen. Den är också utrustad med en fläns för att leda vätska in i rörsystemet.
• Axel:En stavformad komponent som förbinder impellern och motorn, ansvarig för att överföra kraften från motorn till impellern och driver pumphjulet att rotera.
• Tätningar:Förhindra vätskeläckage från axelgapet (mellan pumphuset och motorn). Vanliga typer inkluderar mekaniska tätningar och packningstätningar.

Brett utbud av applikationer

• VVS:Ändsugspumpar är kärnkraftkällan för kylvattencirkulation och kylvattensystem i stora byggnader.
• Industriell vattenförsörjning och trycksättning:Används för överföring av rent vatten, trycksättningssystem och pannmatarvatten i fabriker.
• Brandskyddssystem:Speciella ändsugpumpar för brandbekämpning ger stabilt högtrycksvattenflöde i nödsituationer.
• Jordbruksbevattning:Används i stor utsträckning vid bevattning och dränering av jordbruksmark på grund av dess breda flödesområde.

Sammanfattning

Centrifugalpumpen med ändsug är en pålitlig, kostnadseffektiv lösning för de flesta vätskeöverföringsbehov. Dess enkla struktur, enkla underhåll och breda applikation gör den populär bland ingenjörer, anläggningschefer och fastighetsägare.
