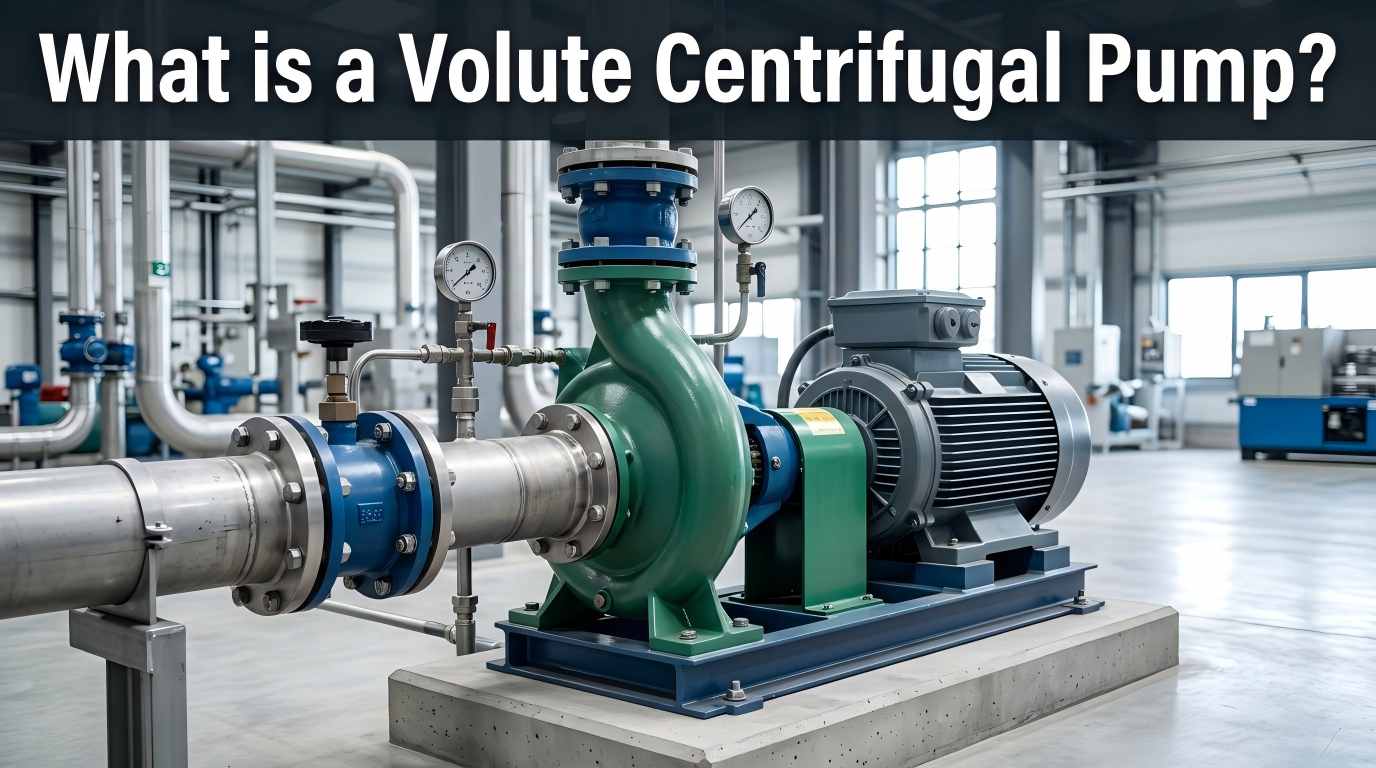

A volute centrifugalpumpär en typ av dynamisk pump som omvandlar mekanisk energi till hydraulisk energi genom rotation av ett pumphjul och förlitar sig på ett spiralhölje för effektiv vätsketillförsel. Till skillnad från andra typer av centrifugalpumpar är dess mest framträdande kännetecken det spiralformade höljet (även känt som ett spiralhölje), vilket är kärnkomponenten som skiljer den från modeller som diffusor-centrifugalpumpar. Volute centrifugalpumpar har robust konstruktion, relativt låg kostnad, tyst drift och pålitlig prestanda, med minimal påverkan från korrosion och erosion. De är den föredragna utrustningen för de flesta industriella och civila vätsketillämpningar.
Den stabila driften av pumpen beror på samordningen av olika komponenter. Kärnkomponenterna och deras funktioner är följande:
En spiralkammare som omger pumphjulet med en tvärsnittsarea som gradvis ökar från pumphjulets utlopp till utloppsporten. Dess kärnfunktioner är att samla upp höghastighetsvätska, minska hastigheten och öka trycket. Dess form och storlek påverkar direkt pumpens effektivitet och tryck. Den är uppdelad i enkel spiral (mest använda) och dubbel spiral (balanserar radiell kraft och förlänger livslängden).
Pumpens "hjärta", en roterande komponent med böjda blad, kopplad till motorn via en pumpaxel. Den roterar med hög hastighet för att generera centrifugalkraft, suger in vätska och ger kinetisk energi. Bladparametrar (form, kvantitet, vinkel) bestämmer pumpens flöde, tryckhöjd och effektivitet.
Pumpaxeln överför mekanisk energi från motorn till pumphjulet. Lager stödjer rotationen av pumpaxeln, bibehåller koaxialiteten och minskar friktionen. För arbetsförhållanden med hög temperatur och högt tryck krävs oljekylare för att förhindra oljeförsämring och förlänga lagrets livslängd.
Förhindrar vätskeläckage och inträngning av extern luft för att undvika kavitation. Vanliga typer inkluderar mekaniska tätningar och packningstätningar. Matchning med extra tätningssystem kan förbättra tillförlitligheten, och underhåll kan referera till API 682-standarder.
Sugporten är placerad i mitten av voluten för att dra in vätska; utloppsporten är vid änden av spiralen för att leverera trycksatt vätska. Storleken och formen på båda påverkar vätskemotstånd och pumpeffektivitet.
Arbetsprocessen är kontinuerlig energiomvandling, uppdelad i 4 kärnsteg:
Motorn driver pumphjulet att rotera med hög hastighet och bildar ett lågtrycksområde i mitten av pumphjulet. Vätska sugs in i pumpen under tryckskillnaden.
När pumphjulet roterar kontinuerligt pressar bladen vätskan att röra sig radiellt, vilket avsevärt ökar vätskans flödeshastighet och kinetiska energi.
Höghastighetsvätska kommer in i spiralens hölje, där den förstorade flödespassagen minskar flödeshastigheten och omvandlar kinetisk energi till tryckenergi för att uppnå högtrycksleverans.
Trycksatt vätska släpps ut genom utloppsporten. Med den kontinuerliga rotationen av pumphjulet fullbordas kontinuerlig leverans.
Volutstrukturen matchar vätskeflödesegenskaperna, vilket minskar turbulensförlusten. Verkningsgraden under designförhållanden når 70%–90%, med jämn flödeshastighetsfördelning.
Färre kärnkomponenter, lätta att bearbeta och installera, ingen komplex transmissionsmekanism, låg felfrekvens, inget behov av inlopps- och utloppsbackventiler och låg underhållskostnad.
Kan utformas i olika specifikationer efter arbetsförhållanden, lämpliga för olika vätskor såsom rent vatten, avlopp och kemiska medier, och anpassningsbar till normal temperatur, hög temperatur och högtrycksarbetsförhållanden.
Integrerad design, liten storlek och lätt vikt, lämplig för scenarier med begränsat utrymme och lätt att integrera i befintliga leveranssystem.
Låg tillverkningskostnad, bekvämt byte av slitdelar, energibesparing genom effektiv drift, lämplig för scenarier med stort flöde.
Volute centrifugalpumpar är ett pålitligt val för industriell vätskeleverans tack vare sina hydrodynamiska fördelar. Deras faktiska energieffektivitet påverkas dock av detaljer som materialval och tillverkning. Teffiko utvecklar stabila och effektiva vätskeleveranslösningar genom exakt FoU och strikta tester. Välkommen att konsultera eller beställa:www.teffiko.com
