Min praktiska guide till rotorer och statorer i progressiva kavitetspumpar

Efter år av arbete inom industrisektorn kan jag med säkerhet säga detprogressiva kavitetspumpar(även kända som rotor-statorpumpar, excentriska skruvpumpar) är absoluta "häftklammer" för vätskeöverföring. Som positiva deplacementpumpar är de designade speciellt för att hantera viskösa vätskor, frätande ämnen och media som innehåller fasta partiklar – de är oumbärliga i oljeutvinning, kemiska anläggningar, avloppsvattenreningsanläggningar och livsmedelsproduktionslinjer.

Enligt min åsikt härrör deras utmärkta prestanda från det täta samarbetet mellan rotorn och statorn. För att verkligen förstå arbetsprincipen, prestandan och den långsiktigt stabila driften av progressiva kavitetspumpar måste du noggrant förstå dessa två kärnkomponenter. Detta är inte bara teoretisk kunskap; det är surt förvärvad erfarenhet jag har samlat på mig genom åren.

I. Rotor och stator

I mina ögon ligger "livlinan" för varje progressiv kavitetspump i kombinationen av rotorn och statorn - ju mer exakt de passar desto högre är pumpens effektivitet.

Rotorn är en spiralformad metallaxel, vanligtvis gjord av höghållfast rostfritt stål, legerat verktygsstål eller till och med titan. Eftersom den aktiva komponenten är installerad inuti pumphuset, driver den inte bara vätskeflödet när den roterar utan genererar också den kompressionskraft som krävs för överföring. Jag har sett många rotorer genomgå förkromning eller andra ythärdningsbehandlingar, och ärligt talat förbättrar detta deras slitstyrka avsevärt. Att hoppa över detta steg kommer att resultera i en irriterande snabb slitagehastighet på rotorn.

Statorn, å andra sidan, är ett metallrör med en gjuten inre kavitet, fodrad med elastiska material som nitrilgummi (NBR), fluorgummi (FKM) eller EPDM. Dess inre form passar rotorn perfekt och rotorns diameter är något större än statorns innerdiameter. Denna "interferenspassning" säkerställer att de formade kamrarna är lufttäta; om tätningen misslyckas är pumpen i princip värdelös.

Oavsett om det är en enkelskruvspump (engängad rotor parad med en dubbelgängad stator), en dubbelskruvspump (två motroterande och ingripande skruvar) eller en trippelskruvspump (en drivskruv med två drivna skruvar), lärde jag mig på det hårda sättet att passningsprecisionen mellan rotorn och statorn direkt kan avgöra om rotorn och statorn kan fungera direkt. Även en liten avvikelse kan leda till minskat flöde, läckage eller fullständig avstängning.

II. Arbetsprincip: Enkel men effektiv "kavitetstransport"

Jag förstod inte helt arbetsprincipen för progressiva kavitetspumpar förrän jag tog isär två gamla pumpar - det är faktiskt väldigt lätt att förstå.

När rotorn roterar excentriskt inuti statorn bildar deras sammangripande spiralformade strukturer en serie tätade kaviteter. När rotorn vrider sig rör sig dessa håligheter stadigt mot utloppsänden, i huvudsak "bär" vätskan framåt. Det är som att ha ett osynligt transportband inuti pumpen, speciellt designat för vätskeöverföring.

Vid sugporten expanderar kavitetsvolymen, vilket minskar det inre trycket, och vätska dras från behållaren genom atmosfärstryck; när rotorn fortsätter att rotera, skjuts hålrummet fyllt med vätska till utloppsporten, där hålrummets volym drar ihop sig, vilket pressar vätskan för att öka trycket, vilket gör att vätskan kan tömmas ut smidigt.

Det jag gillar speciellt med den här designen är att den inte kräver några inlopps- eller tryckventiler alls. Detta uppnår inte bara stabil, lågpulserande överföring – avgörande för känsliga processer – utan hanterar också försiktigt de "känsliga" skjuvkänsliga materialen, såsom biofarmaceutiska råmaterial som kan misslyckas om de utsätts för felaktig kraft. Här är ett praktiskt tips till dig: om du vänder rotorns riktning kan du byta sug- och utloppsriktning. Denna lilla operation har besparat mig besväret att konfigurera om hela utrustningen flera gånger.

III. Kärnfördelar (och ofullkomliga nackdelar)

Under årens lopp har jag sett progressiva kavitetspumpar överträffa andra typer av pumpar i många scenarier, men de är inte allsmäktige. Låt oss objektivt diskutera deras för- och nackdelar.

(I) Oumbärliga kärnfördelar

• Stabilt flöde och enkel justering:Den täta passningen mellan rotorn och statorn säkerställer extremt likformiga förändringar i kavitetsvolym, med nästan försumbara flödesfluktuationer. Till skillnad från centrifugalpumpar kräver den inga extra ventiler för att ge ett stabilt linjärt flöde, vilket gör den särskilt lämplig för precisionskrävande scenarier som kemisk produktion. Dessutom är flödeshastigheten direkt kopplad till rotorhastigheten – att justera uteffekten är lika enkelt som att vrida på en ratt. Jag använde den för att kontrollera flödet under batchproduktion och hade aldrig några defekta produkter på grund av flödesavvikelser.
• Enhetlig tryckutgång:Vätskan pressas försiktigt och kontinuerligt under överföringen, utan plötsliga trycktoppar. Jag har aldrig haft problem med att använda den för att transportera "berörande" tryckkänsliga media som högviskösa polymerlösningar.
• Utmärkt självsugande förmåga:Ingen förfyllning behövs – när den väl har startat kan den dra vätska direkt från behållaren, med en maximal suglyft på upp till 8,5 meter vattenpelare. Detta är vida överlägset kolvpumpar, särskilt i avloppsreningsverk där vi startar och stoppar pumpar ofta. Efter att ha bytt till progressiva kavitetspumpar halverades vårt teams förberedelsetid.
• Mångsidig vätskehantering:Den kan lätt hantera högviskösa vätskor (jag har transporterat sylt och chokladsirap), sandladdad råolja, slipande uppslamningar och frätande kemikalier. Den överträffar membranpumpar vid hantering av gas-fasta blandningar och är ingen match för kugghjulspumpar för att transportera viskösa vätskor. Jag använde den en gång för att transportera slam som innehåller partiklar i golfbollsstorlek utan en enda tilltäppning.
• Lågskjuvningsöverföring för att skydda material:Dess design minimerar skjuvkraften, vilket är en "räddare" för den biofarmaceutiska industrin. Jag använde den för att transportera proteinlösningar och bioaktiva ämnen, och materialets prestanda påverkades inte alls – något som de flesta pumpar inte kan uppnå.
• Kompakt struktur och energieffektivitet:Det upptar ett litet fotavtryck, vilket gör installation och underhåll bekvämt. Dessutom är den mycket energieffektiv; efter att ha ersatt gamla pumpar med det i vår kemifabrik sjönk elkostnaderna med 15 %.
• Dubbelfunktion som doseringspump:Till skillnad från kolvpumpar, membranpumpar eller kugghjulspumpar är dess precision tillräcklig för kemisk dosering och fyllning. Jag använde den tidigare för att transportera reagenser i ett laboratorium, med precision kontrollerad inom 1 %, vilket eliminerade behovet av ytterligare mätutrustning.

(II) Nackdelar att se upp för

• Hög kostnad:Uppriktigt sagt är dess inköpspris och underhållskostnader högre än för enklare pumpar. Små verkstäder kan tycka att det är oekonomiskt, men för tunga arbetsförhållanden kan dess hållbarhet göra den initiala investeringen värd besväret.
• Känslighet för överdrivna fasta partiklar:För många fasta partiklar i mediet kommer att orsaka snabbt slitage på rotorn och statorn. Jag använde den en gång för att transportera råolja med för högt sandinnehåll, och statorn misslyckades efter sex månader. Lärdomen: kontrollera alltid innehållet av fasta partiklar och installera ett filter om du är osäker.
• Absolut ingen torrkörning:Även en minuts torrkörning kan orsaka överhettning och skador på rotorn och statorn. En kollega till mig gjorde detta misstag – att inte kontrollera vätskenivån innan start – och brände ut rotorn, vilket resulterade i en hel dag av stillestånd och betydande kostnader för reservdelar.
• Modifiering krävs för högtrycksscenarier:Det är det bästa valet för arbetsförhållanden med lågt till medeltryck, men ytterligare modifieringar behövs för högtrycksöverföring. Jag försökte en gång använda den för högtrycksöverföring, men den läckte kraftigt tills vi uppgraderade tätningarna och huset.
• Kavitationsrisk:Om vätsketrycket är lägre än dess ångtryck kommer kavitation att uppstå - små bubblor spricker och skadar inre delar. Jag stötte på detta i ett scenario med lågt flöde, och rotorn var grop. Senare löste problemet med att installera en övertrycksventil, men det var en dyr läxa.

IV. Hur rotor- och statorgeometri påverkar prestanda (Mina urvalskriterier)

Efter år av att välja pumpar fann jag att rotorns och statorns geometri är nyckeln till anpassning till arbetsförhållandena.

Pumptypsklassificering (Min snabbguide för matchning)

• Enkelskruvspumpar:Enkeltrådig rotor parad med en dubbelgängad stator – jag prioriterar detta för transport av högviskösa vätskor eller media som innehåller fasta partiklar. Till exempel slamöverföring i avloppsreningsverk, där dess förmåga att förhindra igensättning är utmärkt.
• Dubbelskruvspumpar:Två motroterande och sammangripande skruvar – fungerar extremt smidigt med lågt ljud. Jag använder den för att transportera rena eller lätt förorenade oljor och kemikalier, vilket säkerställer materialets renhet, vilket är avgörande för läkemedels- eller livsmedelsbaserade applikationer.
• Trippelskruvspumpar:En drivskruv med två drivna skruvar – flödet är lika enhetligt som en doseringspump. Den är särskilt lämplig för transport av rena vätskor med låg viskositet som hydraulolja och smörjolja; Jag använder det ofta i verktygsmaskiners smörjsystem och har aldrig haft problem med otillräcklig smörjning.

Geometrisubtyper (små detaljer som påverkar prestandan)

Förutom grundläggande pumptyper kan subtila justeringar av rotorns och statorns geometri medföra betydande förändringar:

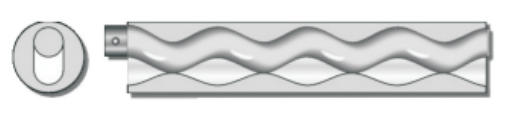

• S-typ: Ultrastabil överföring, kompakt rotorinlopp och låga krav på netto positivt sughuvud (NPSH). Jag väljer alltid detta när jag transporterar trögflytande material eller media med stora partiklar – inte längre kämpar med kavitation och igensättning.

• L-typ: Längre tätningslinje mellan rotor och stator, vilket ger högre effektivitet och längre livslängd. Den har en kompakt struktur men stor flödeskapacitet, lämplig för scenarier med hög avkastning där stilleståndskostnaderna är höga.

• D-typ: Kompakt struktur, nästan pulsationsfri överföring och extremt hög mätprecision. Jag använder den i precisionsscenarier för kemikaliedosering – ställ in parametrarna och lämna den med självförtroende, du behöver inte oroa dig för flödesfluktuationer alls.

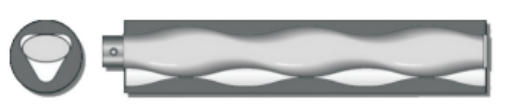

• P-typ: Kombinerar stor flödeskapacitet med en kompakt struktur, och ärver den långa tätningslinjen av L-typen. Det är min "all-purpose pump" - som kan både överföra högt flöde och exakt dosering.

Dessutom kan parametrar som spiralvinkel, avledning och tandprofil inte ignoreras. Av min erfarenhet: ju större spiralvinkeln är, desto större flödeshastighet men desto lägre tryck; ju mindre spiralvinkeln är, desto högre tryck men desto lägre flödeshastighet. Detta är en avvägning som beror på prioriteringen av arbetsvillkoren. Behöver du transportera en stor mängd trögflytande vätska? Välj en stor spiralvinkel; behöver högtrycksöverföring på långa avstånd? Välj en liten spiralvinkel.

V. Urvals- och underhållstips (Min "Guide för att undvika fallgrop" från erfarenhet)

(I) Välj rätt pump för att undvika omvägar

Att välja en pump (inklusive matchande rotor och stator) är avgörande för att matcha arbetsförhållandena. Det här är erfarenhet jag fick efter att ha hamnat i otaliga fallgropar:

• Högviskösa media:Välj en enkelskruvspump och rotorn måste vara gjord av förkromat rostfritt stål eller slitstark legering. Lita på mig, att välja vanliga material för att spara pengar kommer att resultera i frekventa byten av delar senare, vilket kommer att vara en huvudvärk.
• Medier som innehåller fasta partiklar:Enkelskruvspump parad med en speciell gummistator (nötningsbeständig och korrosionsbeständig). Jag använde tidigare en vanlig gummistator för slamöverföring, som misslyckades på 3 veckor; bytet till en speciell formel varade 8 månader innan utbytet.
• Höga krav på flödes-/tryckstabilitet:Välj en tvåskruvspump eller treskruvspump. För känsliga processer är fördelen med låg pulsation värd den extra kostnaden.

Valet av statormaterial är också avgörande: nitrilgummi (NBR) för oljebaserade medier, EPDM för högtemperaturmiljöer och fluorgummi (FKM) för korrosiva medier. Om du transporterar starkt frätande vätskor som starka syror eller lösningsmedel, tveka inte att välja en Hastelloy-rotor – även om den är dyr, är den mycket mer hållbar än vanliga metaller och håller flera år längre.

(II) Korrekt underhåll för längre livslängd

Tillräckligt underhåll är nyckeln till en pumps livslängd. Detta är min dagliga underhållsrutin:

• Regelbunden slitagekontroll:Statorer är benägna att trötta ut elastisk över tid. Om du märker minskat pumpsug, ökat läckage eller högre drift, byt ut statorn omedelbart – vänta inte på att den helt slutar fungera, eftersom rotorn också kan påverkas då. För högfrekventa pumpar inspekterar jag statorn varje månad.
• Förbjud strängt torrkörning och överbelastning:Uppstart och avstängning måste följa procedurerna. Vi installerade förreglingsanordningar på pumparna, som automatiskt stängs av när vätskenivån är för låg, och det har inte funnits fler fall av rotorbränning.
• Håll media rent:Installera ett filter på minst 20 mesh vid inloppet och rengör det varje vecka. Även fina partiklar kan slita på rotorn och statorn med tiden.
• Minska hastigheten vid transport av trögflytande vätskor:Att använda hög hastighet för att transportera media med hög viskositet "förstör" statorn. Jag minskar generellt hastigheten med 30% -40% - även om det är långsammare, sparar det mycket pengar på att byta delar.
• Installera skyddsanordningar:Tryckbrytare, vätskenivåsensorer och vibrationsmonitorer är alla värda att installera. Jag hade en gång en pump med onormala vibrationer; monitorn varnade mig i förväg och jag bytte ut den slitna rotorn i tid för att undvika allvarligare skador.
