OH3-centrifugalpumpen: Det bästa valet för smala utrymmen

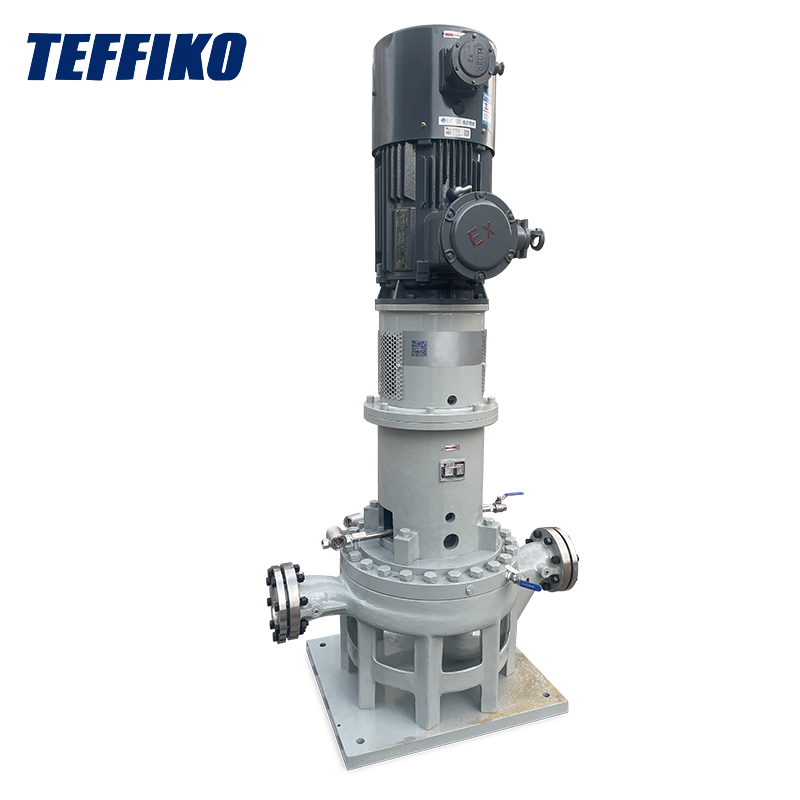

DeOH3 centrifugalpumphar lämnat ett djupt intryck på mig — du kan se det överallt, från oljeraffinaderiers rörställ och överfulla offshoreplattformsdäck till högtrycksrörledningssystem i kraftverk. Det som skiljer den från andra pumpmodeller är dess pålitliga och hållbara egenskaper: en vertikal design som sparar utrymme, en modulär struktur för enkel montering och demontering och förmågan att motstå höga temperaturer, höga tryck och korrosiva media. Det är som att det var speciellt utformat för att lösa de vanligaste knepiga problemen i industriella miljöer. Nedan kommer jag att bryta ner dess kärnkomponenter, faktiska arbetsprincip och hur dessa konstruktioner anpassar sig till verkliga fabriksdriftsförhållanden.

I. Strukturella kärnkomponenter

OH3:s prestanda är inget tomt prat - varje komponent är precisionskonstruerad för att rikta in sig på industriella smärtpunkter. Låt oss dela upp dem en efter en:

1.1 Vertikal modulär lagerkonsol

Till skillnad från horisontella pumpar som OH1, som integrerar lagerhuset med pumphuset, använder OH3 en oberoende modulär lagerkonsol monterad vertikalt ovanför pumphuset. Denna design är ett revolutionerande genombrott för industriella scenarier:

• Bärförmåga på högsta nivå: Lagerbygeln är tillverkad av kraftigt gjutjärn eller segjärn, med en minsta väggtjocklek på 15 mm, fullt kapabel att motstå munstycksbelastningarna som specificeras av API 610-standarden. Jag har aldrig sett den lida av axelfel på grund av termisk expansion, sammandragning eller vibration i rörledningen - dess stabilitet är exceptionell.
• Enkelt underhåll: Den rymmer ett "back-to-back" dubbelradigt cylindriskt rullagerset inuti, som tål både radiella och axiella krafter. Viktigast av allt, det finns inget behov av att demontera inlopps- och utloppsrörledningarna; du behöver bara ta bort lagerkonsolen från toppen för inspektion och reparation, vilket avsevärt minskar stilleståndstiden.

1.2 Enstegs impeller och dubbel voluthölje

Kombinationen av pumphjul och volut är en perfekt match, optimerad genom Computational Fluid Dynamics (CFD). Alla modeller med en diameter ≥ DN80 levereras som standard med en dubbel volut — denna lilla modifiering fördubblar effektiviteten och stabiliteten:

• Robust och utsökt designad pumphjul: Finns i 316L rostfritt stål eller Hastelloy och erbjuder utmärkt korrosionsbeständighet. De bakåtböjda bladen minimerar vätsketurbulens, vilket resulterar i överraskande hög energiöverföringseffektivitet. Den är bara fäst vid ena änden av pumpaxeln med en låsmutter och kommer inte att uppleva axiell rörelse under drift - jag kontrollerade specifikt under underhåll, och den stannar stadigt på plats även vid högintensiv användning.
• Dubbel volut löser en viktig smärtpunkt: Vanliga enkla voluter genererar obalanserade radiella krafter under högflödesförhållanden, som sliter ner axeln och lagren över tiden. Men OH3:s dubbla volut delar upp vätskan i två banor genom symmetriska flödeskanaler, kompenserar 90% av de radiella krafterna, vilket avsevärt minskar axelavböjning och lagerslitage - enligt min erfarenhet kan detta förlänga pumpens livslängd med flera år.

1.3 API 682-kompatibelt tätningssystem

Läckage är en livsfara vid transport av högtrycks-, giftiga eller högtemperaturmedier - men OH3:s tätningssystem eliminerar helt denna oro:

• Stabil och pålitlig grundkonfiguration: Levereras som standard med en ensidig mekanisk tätning, med tätningsytor av kiselkarbid-grafit. Även om det inte är snyggt, är det fullt tillräckligt för icke-farliga medier. Jag har kört den kontinuerligt i månader utan några läckageproblem.
• Mycket riktat uppgraderingsalternativ: För transport av giftiga eller starkt frätande media kan den uppgraderas till en dubbelsidig mekanisk tätning med ett isoleringsvätskesystem, som kontrollerar läckage till ≤5 ml/h — mycket lägre än tröskeln på 20 ml/h för traditionella packningstätningar. En sådan säkerhetsmarginal är betryggande vid hantering av farliga ämnen.

1.4 Vertikal rörledning direkt anslutningsdesign

Designen "Rörledning direkt anslutning" är en livräddare för trånga utrymmen och energibesparande behov. Inlopps- och utloppsflänsarna är exakt i linje med rörledningens mittlinje, vilket eliminerar behovet av ytterligare monteringsbaser, och fördelarna är uppenbara från första användningsdagen:

• Exceptionellt utrymmesutnyttjande: DN200-modellen har en pumphöjd på endast 1,0-1,5 meter, vilket minskar golvytan med 60 % jämfört med horisontella pumpar med samma flöde. Denna fördel är avgörande på offshoreplattformar eller överfulla raffinaderirörstativ – den kan installeras på platser som är otillgängliga för andra pumpmodeller.
• Betydande energibesparande effekt: Färre rörledningsbågar minskar tryckförlusten och långvarig användning kan sänka energiförbrukningen för hela systemet med 5%-8%. Även om de initiala kostnadsbesparingarna inte är betydande, ökar de över tiden, vilket gör det till en trevlig överraskning för fabrikschefer som fokuserar på kostnader.

II. Detaljerad arbetsprincip

I sin kärna arbetar OH3 baserat på centrifugalkraft, men varje länk för vätsketransport har optimerats för att möta kraven på högt tryck och hög stabilitet. Jag kommer att dela upp det steg för steg på ett enkelt språk:

Steg 1: Vätskesugning

Vätska kommer in i pumpen genom den direktanslutna inloppsflänsen. Den exakta inriktningen mellan flänsen och rörledningen säkerställer ett jämnt vätskeflöde (ingen rörig turbulens), och den polerade innerväggen på inloppsflödeskanalen minskar friktionsmotståndet. Detta säkerställer att vätska strömmar jämnt till pumphjulet - jag har märkt att det sällan upplever kavitation, ett vanligt problem med billigare pumpar.

Steg 2: Energiöverföring med impellern

Motorn driver pumpaxeln att rotera genom en flexibel koppling, vilket gör att pumphjulet går med en hög hastighet på 1450-2900 rpm. Centrifugalkraften trycker vätskan från pumphjulets centrum till dess kanter, och när vätskan passerar genom de bakåtböjda bladen stiger både hastighet och tryck samtidigt. Detta steg är kärnlänken för att omvandla motorns mekaniska energi till vätskeenergi, och det är nyckeln till pumpens funktion.

Steg 3: Tryckomvandling i dubbelvoluten

Höghastighetsvätskan kommer sedan in i den dubbla voluten. Tvärsnittsarean av volutens spiralflödeskanal expanderar gradvis, saktar ner vätskan och omvandlar det mesta av dess kinetiska energi till statiskt tryck (en process som kallas "diffusion"). Den symmetriska designen säkerställer jämn tryckfördelning, kompenserar radiella krafter och håller pumpaxeln roterande smidigt – även under full belastning finns det ingen vinkling.

Steg 4: Tätning och vätskeutsläpp

Innan den släpps ut genom utloppsflänsen passerar vätskan genom det mekaniska tätningssystemet. Under inverkan av en fjäder passar de stationära och roterande tätningsringarna tätt ihop och bildar en tät barriär. Även vid transport av högtrycksmedia har jag aldrig stött på läckageproblem. Slutligen kommer den trycksatta vätskan in i nedströmsrörledningen för att möta behoven för efterföljande processer.

Steg 5: Stabilt stöd för lager och axelsystem

Under pumpdrift stöder de dubbelradiga rullagren i den modulära lagerkonsolen kontinuerligt den roterande pumpaxeln och absorberar radiella krafter som genereras av vätskeflöde och axiella krafter som genereras av pumphjulskraft. Det inbyggda stänksmörjsystemet håller lagren svala - jag har sett det arbeta vid 425°C utan överhettning. Dessutom kräver det minimalt underhåll; du behöver bara kontrollera smörjmedelsnivån under rutininspektioner.

III. Jämförelse med andra pumpar i OH-serien

För att intuitivt visa OH3:s fördelar, jämför vi den med två andra vanliga pumpar i OH-serien (OH1 och OH2) under API 610-standarden:

Slutsats

Av personlig erfarenhet kan jag med säkerhet säga att OH3 inte bara är en mogen produkt som uppfyller API 610-standarden utan också en återspegling av Teffikos djupa förståelse av industriell tillförlitlighet och tekniska detaljer. Den har inga snygga eller onödiga funktioner – varje komponent tjänar ett praktiskt syfte och löser effektivt problem som utrymmesbesparing, enkelt underhåll, motståndskraft mot extrema förhållanden och förebyggande av läckage.

Det är visserligen inte det billigaste alternativet på marknaden, och jag har upptäckt att den modulära lagerkonsolen verkligen är lite tung. Men dess tillförlitlighet är mer än tillräckligt för att kompensera för den initiala investeringskostnaden. Teffiko säljer inte bara utrustning – de ger professionell urvalsrådgivning och support under hela livscykeln. Jag har konsulterat deras team flera gånger med frågor och alltid fått snabba svar. Denna kooperativa modell gör det möjligt för fabriker att arbeta kontinuerligt och smidigt.

För fler lösningar och verkliga fall, besök den officiella webbplatsen:www.teffiko.com.
