Energibesparande renovering för gamla centrifugalpumpar

Mest gamlacentrifugalpumparsluka mycket energi – främst för att deras delar är utslitna efter många års användning och systemet helt enkelt inte är rätt inställt. Men här är grejen: om du håller fast vid idén att "uppgradera kärnkomponenter + optimera systemmatchning", ta det steg för steg med standardprocedurer och faktiskt verifiera resultaten ordentligt, kommer du definitivt att minska på energianvändningen och få utrustningen att hålla längre. Tro mig, jag har sett det här fungera gång på gång med gamla pumpar.

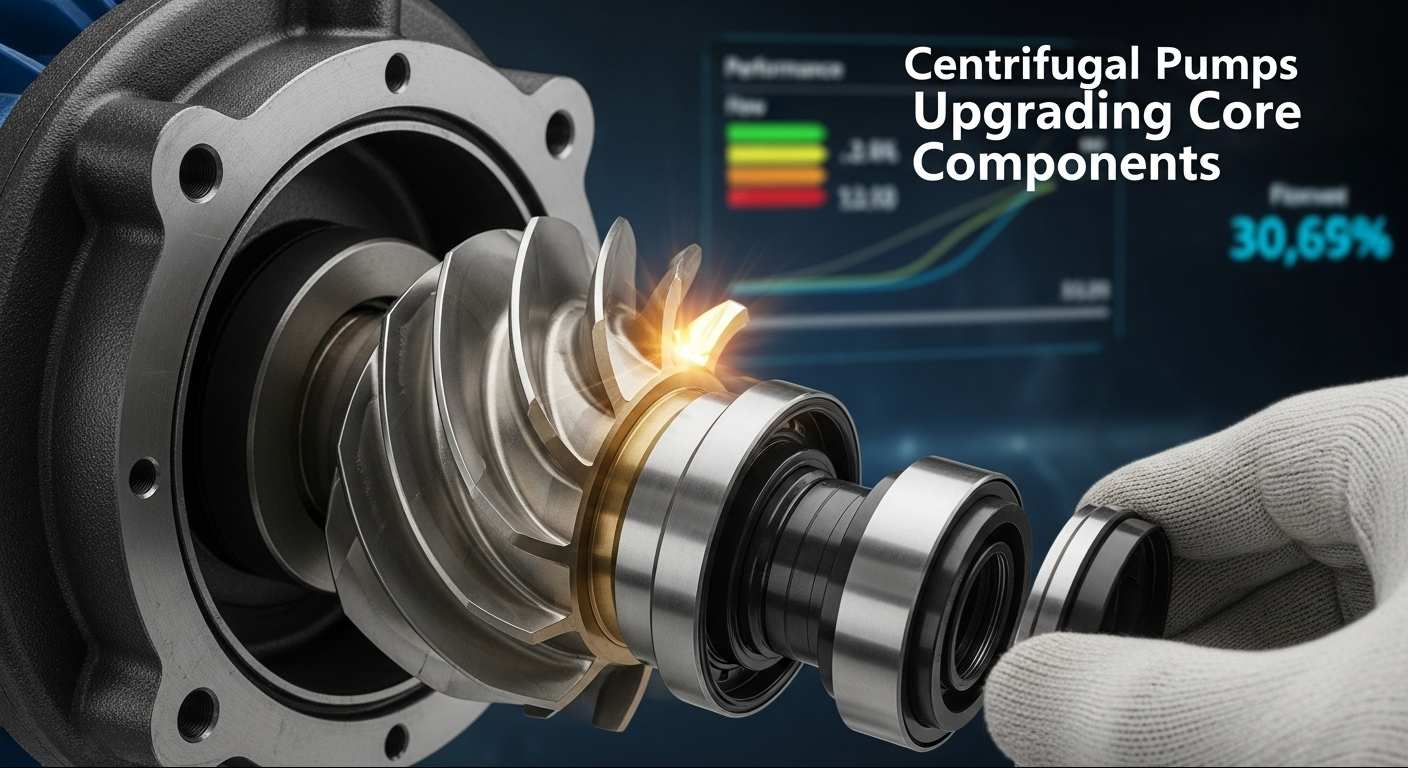

I. Uppgradering av kärnkomponenter

Slitna kärndelar är den största boven bakom höga elräkningar. Fokusera på dessa så kommer du att se förbättringar snabbt – du behöver inte överkomplicera det.

• Impelleroptimering: Först och främst, välj energibesparande pumphjul med en hydraulisk verkningsgrad på över 85 %. Välj rostfritt stål eller slitstarkt material baserat på vad du pumpar; om mediet har smuts i sig är öppna pumphjul rätt väg att gå. När du byter ut den, håll avståndet mellan axeln och pumphjulshålet runt 0,02 till 0,05 millimeter – gissa inte, använd en känselmått om du har en. Efter installationen, snurra den för hand för att se till att den svänger smidigt, inga skakningar eller skrapningar.
• Tätningsuppgradering: Ta bort den gamla tätningen och byt ut den mot en mekanisk – detta håller läckaget under 5 milliliter i timmen, vilket är en spelomvandlare. Innan du installerar, torka av tätningsytan ren – även små repor kan orsaka läckor. Se till att de roterande och stationära ringarna också är helt parallella. Välj material baserat på mediets temperatur: kiselkarbid fungerar utmärkt för till exempel hög värme. Och dra inte åt fjädern för hårt – justera den bara tills den känns åtsittande, inte ansträngd.
• Lagerförbättring: Byt ut de gamla lagren med lågfriktionsdjupa spårkula eller rullager – de minskar friktionskoefficienten med 30 % eller mer. När du monterar dem, se till att toleransen checkar ut (jag har sett folk hoppa över detta och ångra det senare). Fyll lagret med fett, men inte för mycket - 1/3 till 1/2 av det inre utrymmet är tillräckligt. Om du överfyller den kommer temperaturen att skjuta upp. Håll ett öga på det när du springer – bör hålla sig under 70 ℃.
• Motoruppgradering: Byt ut vilken gammal motor som helst med energieffektivitetsklass III eller lägre mot en IE3 eller bättre högeffektiv. Se till att motorns effekt matchar pumpen och dubbelkolla monteringsmåtten och axeldiametern - inget är mer frustrerande än att få en motor som inte passar. Stegen är enkla: bryt strömmen och koppla bort kablarna → dra ut den gamla motorn → slå in den nya → koppla upp den och testa. Åh, och glöm inte att kontrollera trefasbalansen under testningen - obalanserade faser dödar motorn snabbt.

II. Systemmatchningsoptimering: Fixa den stora bilden

Att uppgradera en del ensam kommer inte att minska den. Du behöver att hela systemet fungerar synkroniserat för att verkligen öka effektiviteten – se det som att trimma en bil, inte bara att byta däck.

• Rörledningsanpassning: Försök att skära ner på armbågar och ventiler - de är stora motståndssvinar. Använd 90° mjuka böjar istället för skarpa räta vinklar när det är möjligt. Beräkna rördiametern baserat på en flödeshastighet på 1-2 meter per sekund; för liten och det är som att suga genom ett sugrör, för stort och du slösar energi. Åtgärda läckor omedelbart (även de små ökar) och byt ut alla rör som ser rostiga eller slitna ut – de väntar bara på att misslyckas.
•
  Kalibrering av drifttillstånd: Installera en flödesmätare och tryckmätare för att samla in data och jämför dem sedan med pumpens nominella parametrar. Om det är alldeles för mycket flöde, använd frekvensomvandling eller trimma pumphjulet lite – du behöver inte byta ut hela grejen. Om huvudet är av, byt antingen ut impellern eller justera rörledningens motstånd. Målet är att hålla pumpen igång i sin högeffektiva zon, vilket är 70 % till 110 % av dess nominella parametrar. Jag har sett pumpar köra långt utanför det här intervallet i åratal – totalt energiuttag.
• Ventiljustering: Byt ut gamla ventiler med energibesparande som kulventiler eller vridspjällsventiler. Håll inte ventilerna delvis öppna för strypning på lång sikt – det är ett enormt slöseri med energi. Använd automatisk kontroll för att justera ventilöppningen när flödet ändras – på så sätt är det alltid optimerat. Lägg till en backventil för att förhindra återflöde (jag har varit tvungen att fixa så många system där detta saknades) och ett filter för att hålla smuts borta från pumpen – räddar dig från ständiga reparationer.
• Multi-Pump Länkage: För parallella eller seriella pumpinställningar, använd PLC-styrning – den startar och stoppar pumpar automatiskt baserat på totalt flöde. Min utgångspunkt för parallella system är "huvudpump + hjälppump": kör hjälppumpen under låg belastning och båda tillsammans när den är upptagen. Detta förhindrar att enstaka pumpar överbelastas eller går ineffektivt – tro mig, det går bättre att slå på och stänga av dem manuellt.

III. Praktisk process: att hålla sig till standarder (men hålla det verkligt)

Följ processen "diagnos - design - konstruktion - kontroll" så håller du saker säker och effektiv. Inget behov av snygg jargong – bara sunt förnuft.

• Preliminär inspektion: Börja med att mäta viktiga saker som flödeshastighet, tryckhöjd och motoreffekt. Kontrollera om det finns slitna pumphjul, läckande tätningar och eventuella lösa delar. Leta också efter dolda problem som rörledningsmotstånd eller oöverensstämmande driftsförhållanden – dessa är lätta att missa men orsakar stora problem. Skriv en enkel diagnostisk rapport – du behöver inte göra det snyggt, notera bara vad som är fel och vad som behöver åtgärdas.
• Schema Design: Använd diagnostikrapporten för att välja rätt delar. Gör en detaljerad plan för rörledningsrenoveringar och parameterkalibrering. Kryssa på siffrorna: budget, förväntade energibesparingar och tidslinje. Och glöm inte att planera för tillfällig vattenförsörjning under byggnationen – jag har sett projekt bli försenade i veckor eftersom detta var en eftertanke.
• Konstruktion på plats: Innan du river sönder något, bryt strömmen, stäng ventilerna och dränera mediet från pumpen – säkerheten först. Använd rätt verktyg för att ta bort delar; tvinga inte någonting (jag har brutit bultar när jag försöker skynda på det här). Installera delar i ordningsföljd: först internt, sedan externt; kärnkomponenter först, sedan hjälpdelar. Precision spelar roll här - om något är avstängt ens lite, kommer pumpen inte att fungera som den ska. Testa den tom först för att se till att den är stabil, kör den sedan under belastning, justera till högeffektiv zon och anteckna data. Proffstips: ta bilder under installationen – sparar huvudvärk senare om något behöver felsökas.
• Säkerhetskontroll: Träna din besättning innan de startar – ingen ska bevinga den. Sätt upp varningsskyltar, dela ut skyddsutrustning och se till att alla känner till riskerna. Arbete på hög höjd behöver ett säkerhetsbälte, elarbete kräver en certifierad elektriker och tunga delar behöver ordentlig lyftutrustning. Låt någon övervaka hela tiden – olyckor händer när folk blir självbelåtna.

IV. Effektverifiering: Se till att det faktiskt fungerar

Renovering görs inte när den sista delen är installerad – du måste bevisa att det sparar energi. Hoppa inte över detta steg!

• Energieffektivitetstestning: Använd en flödesmätare, tryckmätare och effektanalysator för att mäta flödeshastighet, tryckhöjd och effekt. Gör flera avläsningar under olika driftsförhållanden – låg belastning, hög belastning, normal belastning – och jämför dem med före renoveringen. Du vill ha minst 10 % effektivitetsökning; om du får mindre, är något fel (förmodligen en felaktig del eller läcka du missat).
• Förmånsberäkning: Jämför elräkningar före och efter för att se hur mycket du sparar årligen. Lägg ihop den totala renoveringskostnaden för att räkna ut återbetalningstiden - 1 till 3 år är rimligt. Och glöm inte indirekta fördelar: färre reparationer, längre utrustningslivslängd och mindre stilleståndstid. Jag hade en kund som sparade 120 000 yuan per år på enbart el efter att ha renoverat tre pumpar – återbetalningen var bara 1,8 år.
• Långtidsövervakning: Skapa en underhållslogg – inget märkvärdigt, bara en anteckningsbok eller ett kalkylblad. Testa pumpen varje månad under de första tre månaderna, sedan kvartalsvis efter det. Rengör regelbundet pumphjulet, kontrollera tätningarna och smörj lagren. Litet underhåll sparar nu stora reparationer senare.
• Acceptansefterlevnad: Följ reglerna i "Energy Efficiency Limits and Energy Efficiency Classes for Centrifugal Pumps". Samla alla dina papper: diagnostisk rapport, renoveringsplan, testdata och underhållsloggar. Du måste bevisa att varje steg har gjorts rätt – detta är avgörande för revisioner eller om du någonsin behöver felsöka.

V. Referens till renoveringsfall och scenariespecifika tips

(1) En typisk framgångssaga

En kemisk fabrik hade tre gamla centrifugalpumpar som hade varit igång i över 10 år. De hade slitna pumphjul och ineffektiva motorer och använde 25 % mer energi än branschgenomsnittet. Det här är vad vi gjorde: ① Bytt in högeffektiva pumphjul och IE4-motorer; ② Optimerat rördiametern och lagt till frekvensomvandlingsanordningar; ③ Skapa ett månatligt underhållsschema. Resultaten? Varje pump använde 30 % mindre el, vilket sparade 120 000 yuan per år. Återbetalningen var 1,8 år, vibrationen sjönk från 6,5 mm/s till 2,3 mm/s, och pumparna förväntas hålla i ytterligare 5 år. Total vinst.

(2) Tips för olika scenarier

• Kemisk industri: De flesta medier är frätande eller har föroreningar. Prioritera korrosionsbeständiga pumphjul (Hastelloy fungerar utmärkt) och höghållfasta tätningar. Och för kärleken till effektivitet, håll filtren rena – skräp i pumpen är en dödsdom för delar.
• Vattenförsörjning: Flödeshastigheterna varierar vilt. Använd "frekvensomvandling + flerpumpslänkning": kör en pump med låg frekvens under lågtrafik och slå ihop dem under rusningstid. Detta minskar strypförlusterna - enorma för vattensystem.
• Kraftindustri: Hög temperatur och tryck finns överallt. Uppgradera till högtemperaturbeständiga lager och mekaniska tätningar – håll lagertemperaturen under 65 ℃. Isolera också rören ordentligt - värmeförlust är ett tyst energislöseri.

VI. Långsiktigt underhåll och energispartips

Renovering är inte en engångsaffär – du måste hålla jämna steg med underhållet för att behålla energibesparingarna.

1.Regelbundna inspektioner:Kontrollera för tätningsläckor, lagertemperatur och vibrationer varje vecka. Rengör filtren varje månad – igensatta filter minskar effektiviteten. Testa flödeshastighet, tryckhöjd och andra parametrar kvartalsvis. Fånga problem tidigt, annars förvandlas de till stora, dyra problem.

2.Standardiserad drift:Skriv upp enkla driftsprocedurer – inget behov av juridiska. Berätta för din besättning att undvika övertryck eller överflöde, och förbjud "tomgång" eller "trycklåsning" - dessa förstör delar snabbt. Jag har sett pumpar förstöras på månader för att operatörer skar hörn.

3. Personalutbildning:Utbilda ditt underhållspersonal regelbundet. Lär dem grunderna i energibesparande renoveringar, hur man övervakar parametrar och vad man ska göra i en nödsituation. Du behöver inga experter, bara människor som kan pumparna utan och innan.

4.Datahantering:Skapa en databas för energiförbrukning. Jämför månatlig och kvartalsvis användning, ta reda på varför den fluktuerar (säsongsmässiga förändringar? läcker?) och justera därefter. Data ljuger inte – använd den för att hålla saker optimerade.
