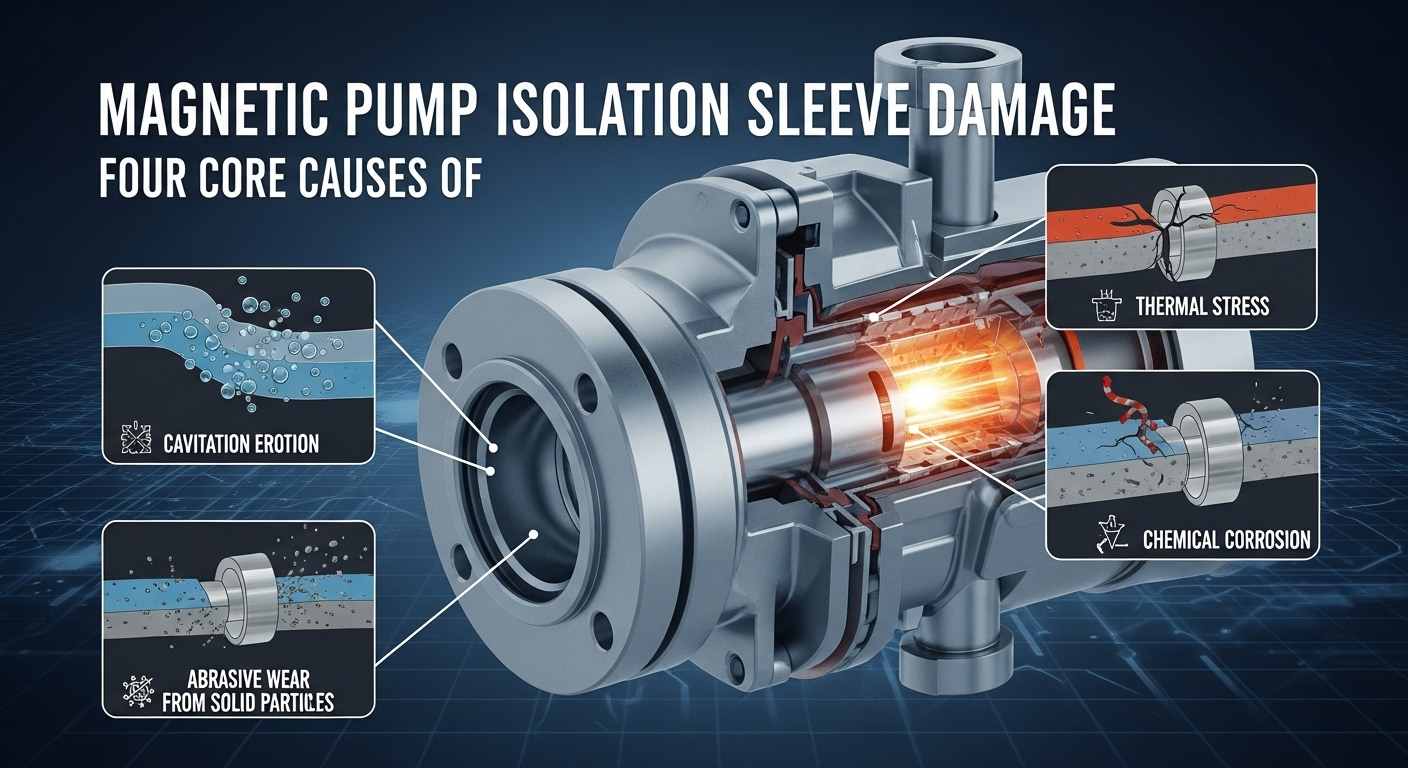

Fyra huvudorsaker till skador på magnetpumpens isoleringshylsa

Skador påmagnetisk pumpisoleringshylsan är en stor säkerhetsrisk vid transport av kemiska vätskor. Baserat på ingenjörspraxis, analyserar den här artikeln djupgående skademekanismerna för isoleringshylsan orsakade av slitage av hårt partikel, torrkörningssmörjningsfel, drifttillståndsfluktuationer och kavitation, och tillhandahåller förebyggande lösningar på professionell nivå för att förbättra driftstabiliteten hos magnetiska pumpar.

I. Magnetiska främmande kroppar och hårda partiklar

Detta är den mest direkta och vanligaste orsaken till fysiskt slitage på isoleringshylsan. Ett starkt magnetfält finns mellan de inre och yttre magnetrotorerna hos en magnetisk pump, och dess inre flödeskanaler är exakta.

Skademekanism:

1. Magnetiska främmande kroppar: Magnetiska föroreningar som järnspån och svetsslagg i det transporterade mediet kommer att adsorberas kraftigt på ytorna av de inre och yttre magnetrotorerna. När den inre magnetiska rotorn roterar med hög hastighet, kommer dessa partiklar kontinuerligt att skrapa den inre väggen av den stationära isoleringshylsan som höghastighetsroterande skärhuvuden, vilket gör att väggtjockleken gradvis blir mindre och så småningom slits igenom.
2. Hårda partiklar: Om mediet innehåller icke-magnetiska hårda partiklar (såsom katalysatorpulver, kristaller), kommer de att skura och slita på isoleringshylsan och glidlagren under drivningen av vätskan. Som nämnts i ditt referensmaterial kan detta lätt göra att isoleringshylsan "repas eller skärs igenom".

Vanliga utlösare:

• Ofullständig rengöring av systemrörledningar eller lagringstankar efter installation eller underhåll.
• Det transporterade materialet i sig innehåller ferromagnetiska eller hårda föroreningar.

Förebyggande strategier:

Se till att installera högprecisionsfilter (magnetiska filter vid behov) vid pumpinloppet, och utforma strikta regelbundna rengörings- och inspektionssystem.

II. Torr friktion och otillräckligt flöde

Smörjning och kylning av magnetiska pumpar är helt beroende av den transporterade vätskan. Varje operation utan vätska är dödlig.

Skademekanism:

När det inte finns något medium i pumpen eller medelflödet är för lågt, kommer glidlagret att förlora smörjning och kylning, vilket resulterar i höghastighets torrfriktion. Detta kommer att generera en enorm mängd värme på kort tid, vilket gör att lagret "bränns ut" först. Denna värme kommer snabbt att ledas till den intilliggande isoleringshylsan: för icke-metalliska isoleringshylsor kommer den att orsaka smältning och förkolning; för metalliska isoleringshylsor kan det leda till deformation eller avmagnetisering, och i slutändan fullständigt fel.

Vanliga utlösare:

1. För låg vätskenivå i lagringstanken, vilket leder till pumpkavitation.
2. Inloppsventilen inte öppen, utloppsventilen för stängd eller rörledningen blockerad.
3. Otillräcklig priming och avluftning före start.

Förebyggande strategier:

Installera och aktivera förreglingsskyddsanordningar som vätskenivåmätare och flödesmätare för att uppnå automatisk pumpavstängning vid låg vätskenivå eller låg flödeshastighet. Följ driftsprocedurerna strikt och bekräfta att "priming" är klar före start.

III. Kavitationsfenomen

Kavitation är en "osynlig mördare" av magnetiska pumpar, med enorm och omärklig destruktiv kraft.

Skademekanism:

När pumpens inloppstryck är för lågt kommer vätskan att koka på grund av lokalt lågt tryck vid pumphjulet och andra ställen, vilket genererar ett stort antal bubblor. När dessa bubblor strömmar till högtrycksområdet med vätskan kommer de att spricka omedelbart och producera en slagkraft på tusentals atmosfärer och lokal hög temperatur.

1. Slå direkt på ytan på isoleringshylsan, vilket orsakar grop- och utmattningsskador.
2. Kavitation kommer att orsaka kraftiga vibrationer i pumpen, vilket allvarligt skadar den hydrauliska balansen, vilket leder till kedjeskador på en rad komponenter som lager, rotorer och pumphjul. Isoleringshylsan är också utsatt för sprickor under kraftiga vibrationer och oregelbunden belastning.

Vanliga utlösare:

• Orimlig design av pumpens inloppsrörledning, vilket resulterar i överdrivet motstånd.
• Temperaturen på det transporterade mediet är för hög, nära dess kokpunkt.
• Otillräcklig fyllning, med en stor mängd restgas i systemet.
• Otillräcklig inloppsvätskenivå (NPSHa < NPSHr).

Förebyggande strategier:

Optimera designen av inloppsrörledningen, minska flödeshastigheten och säkerställa tillräckligt tanktryck eller vätskenivåhöjd. Undvik att arbeta vid temperaturer nära mediets kokpunkt.

IV. Drifttillståndsfluktuationer och felaktig drift

Magnetiska pumpar är precisionsutrustning, och deras stabila drift beror på stabila driftsförhållanden. Kraftiga fluktuationer i driftsförhållandena kommer internt att skada deras exakta mekaniska balans.

Skademekanism:

1. Hydraulisk obalans: Den axiella kraften hos magnetiska pumpar balanseras vanligtvis automatiskt av hydraultrycket. När driftsparametrar som utloppstryck och flödeshastighet fluktuerar kraftigt kommer denna exakta balans att brytas omedelbart. Detta kommer att göra att glidlagret och axialringen utsätts för enorma, icke-designade axiella och radiella krafter, vilket påskyndar slitaget eller direkt orsakar skador. Skadan på lagret kommer omedelbart att påverka rotorenhetens stabilitet, vilket leder till friktions- eller kollisionsskador på isoleringshylsan.
2. Kemisk och fysisk överbelastning: Felaktigt val av isoleringshylsmaterialet som inte kan motstå korrosion av mediet; eller drift utöver dess designade tryck- och temperaturförhållanden kommer att påskynda materialets åldrande, krypning eller försprödning och i slutändan leda till skada.

Vanliga utlösare:

• Frekventa och stora fluktuationer i systemparametrar som tryck och flödeshastighet.
• Underlåtenhet att strikt följa driftsprocedurer, godtycklig öppning och stängning av ventiler, vilket resulterar i vattenslag eller tryckpåverkan.
• Fel vid tidigt urval, misslyckande att fullt ut beakta alla parametrar som medelkorrosion, temperatur och tryck.

Förebyggande strategier:

Försök att hålla pumpen igång stabilt nära designpunkten, undvik frekvent uppstart och avstängning och storskalig justering av driftsförhållandena. Kommunicera fullt ut med teknisk personal under urvalsstadiet och tillhandahåll de mest detaljerade och exakta driftsförhållandena.

Slutsats

Sammanfattningsvis, misslyckandet avmagnetisk pumpisoleringshylsan är inte bara ett materialproblem utan också ett systemtekniskt problem, som involverar medelhög renhet, rörledningsdesign, driftkontroll och underhållsspecifikationer. Som ett innovativt varumärke med fokus på högpresterande läckagefria vätsketransmissionslösningar,Teffikoföljer alltid kärnkoncepten "tillförlitlighet, intelligens och grönhet" och tillhandahåller ett komplett utbud av korrosionsbeständiga magnetiska pumpprodukter för kemi-, nyenergi- och petroleumindustrin.
