API 610 fungerar som den grundläggande allmänna standarden för horisontella centrifugalpumpar inom petrokemisk industri, olje-gas och kemisk industri. Denna standard klassificerar industriella centrifugalpumpar i tre kärnkonfigurationer: OH-överhängande pumpar, BB-mellanlagerpumpar och VS vertikalt upphängda pumpar. Med år av djupgående FoU och tillverkningsexpertis inom API 610-kompatibla pumpar, levererar Teffiko mycket pålitliga vätsketransportlösningar för olika industrier genom standardiserad strukturell design och rik erfarenhet av anpassning till krävande driftsförhållanden.

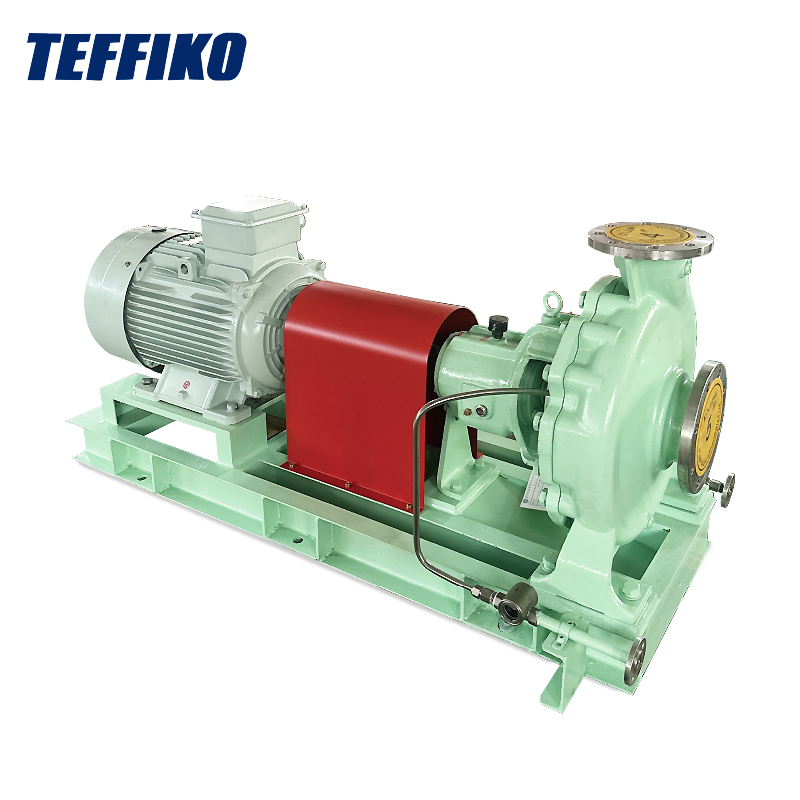

OH (överhängd pump):Fläkthjulet är monterat i änden av pumpaxeln, fribärande utanför lagerhuset. Lagerenheten är helt isolerad från processvätskan. Det är en vanlig lätt horisontell pumptyp.

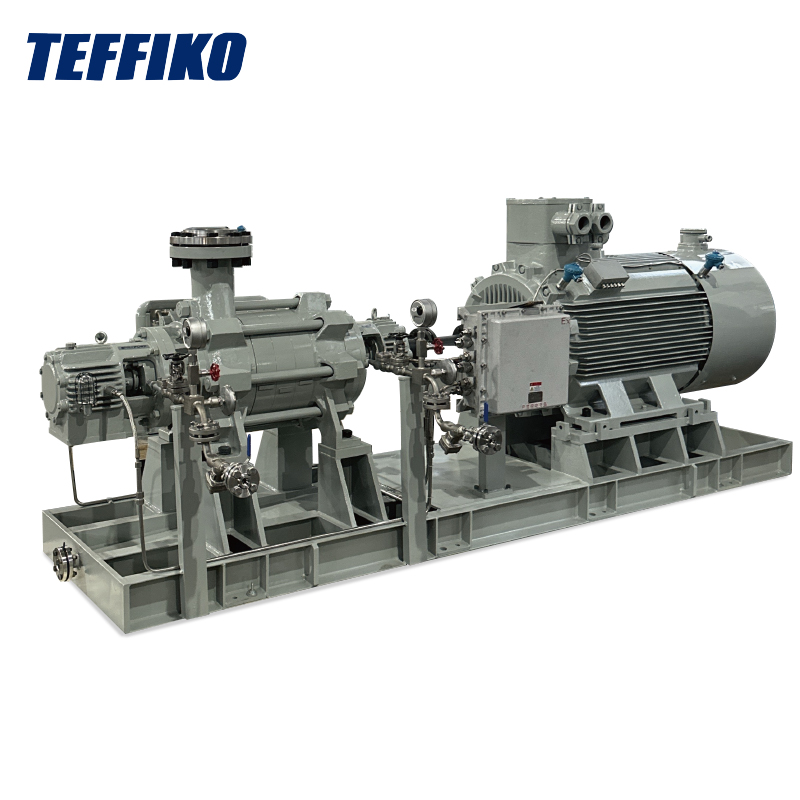

BB (Between-Bearings Pump):Pumphjulet är anordnat mellan två uppsättningar av lager med en symmetrisk stödstruktur, vilket avsevärt förbättrar rotorbalansen och den övergripande stödstyvheten för krävande driftsförhållanden.
VS (vertikal upphängd pump):Pumpaxeln och pumphjulet är vertikalt upphängda och nedsänkta i den transporterade vätskan. Det används mestadels i vertikala djupvattens- och tanktransportscenarier och kommer inte att diskuteras i detalj i detta dokument.
Kompakt övergripande struktur med litet fotavtryck, lämplig för projekt med utrymmesbegränsningar; enkla underhållsoperationer; bekväm inspektion och byte av mekaniska tätningar och pumphjul, vilket avsevärt minskar stilleståndstiden; lämpar sig för stabilt tryck och måttlig hydraulisk belastning, och uppvisar utmärkt anpassningsförmåga för allmännyttiga serviceuppgifter.
Begränsad av den överhängande strukturen uppstår hög axelavböjningsrisk under förhållanden med stor pumphjulsdiameter och högt tryck, vilket lätt kan orsaka överdriven vibration. Den är inte lämplig för kontinuerliga och kraftiga produktionssystem med högt flöde, hög temperatur och högt tryck. Den har kort livslängd och snabbt tätningsslitage under långvariga svåra driftsförhållanden.
Vattentransport för anläggningar, dosering av kemiska reagenser, överföring av lätta kolväten, extra process-vätsketransport och andra icke-kritiska, intermittenta eller lågbelastningsuppgifter.
Symmetrisk rotorstödskonstruktion möjliggör stark lastanpassning och extremt hög axelstabilitet; kan arbeta under lång tid under förhållanden med hög temperatur och högt tryck med låga dynamiska axelbelastningar; balanserade rotorkrafter reducerar effektivt utrustningens vibrationer och axiell dragkraft, vilket ger mycket överlägsen driftsstabilitet jämfört med OH-pumpar.
Tyngre utrustningsvikt, större fotavtryck och krav på robusta och stadiga utrustningsfundament; sofistikerade och komplexa strukturer, speciellt för flerstegs BB-pumpar; besvärliga demonterings- och underhållsprocedurer med stor underhållsbelastning och stränga krav på uppriktningsnoggrannhet under installationen.
Långdistanstransport av olje- och gasrörledningar, vatteninjektionssystem i oljefält, cirkulation av aminvätskor från raffinaderier, högtemperaturutsläpp från tornets botten, trycksättning av pannans matningsvatten och andra kritiska kontinuerliga produktionsuppgifter.
För att underlätta snabb differentiering av hårdvarukonfigurationer, prestanda och drift-underhållsskillnader mellan de två pumptyperna, täcker följande kompletta jämförelsetabell under API 610-standarden kärnvalsparametrar:
| Jämförelseobjekt | OH överhängande pump | BB Between-Bearings Pump |
|---|---|---|
| Axelstödsmetod | Ensidigt överhängande stöd | Symmetriskt stöd med dubbla lager |
| Footprint och Foundation | Kompakt storlek med enkel foundation | Stor storlek kräver förstärkt fundament |
| Tryckhanteringskapacitet | Lämplig för måttligt tryck | Lämplig för högt / ultrahögt tryck |
| Flödeskapacitet | Lågt till medium flöde | Medelhögt till högt flöde med stark belastningstolerans |
| Enkelt underhåll | Enkel struktur med bekvämt underhåll | Komplex struktur med omfattande underhållsprocedurer |
| Axial belastning och deformation | Axelböjning uppstår; måttlig stabilitet | Balanserade laster utan betydande deformation |
| Rotor Dynamics Performance | Begränsad styvhetsmarginal med relativt låg rotationshastighet | Tillräcklig styvhet, låg vibration och hög stabilitet |
| Lagertyp | Kul-/rullager med antifriktion | Axiallager för hylsa/vippdyna |
| Tätningskonfiguration | Konventionella mekaniska tätningar med enkel / dubbel patron | Spoltyp / tandem högtryckstätningar |
| Vanligt använda material | 316 rostfritt stål, duplex rostfritt stål | Kromstål, Inconel, Hastelloy |
För projekt som strävar efter låg kostnad, bekväm drift och underhåll med begränsat utrymme, under medel-till-lågt tryck, små till medelstora flöden, är OH-överhängande pumpar att föredra. För kritiska kontinuerliga produktionsenheter som utsätts för höga temperaturer, högt tryck och höga flödesförhållanden med stränga krav på utrustningens stabilitet, låg felfrekvens och lång livslängd, måste BB mellanlagerpumpar användas. Faktiskt pumpval kräver en omfattande utvärdering av parametrar som medelhög korrosivitet, viskositet och start-stopp-frekvens för att balansera utrustningens tillförlitlighet och projektekonomi.
