Vad ska man göra om flödeshastigheten för en horisontell flerstegs centrifugalpump är otillräcklig?

I industriella och höga vattenförsörjningssystem,Teffiko horisontella flerstegs centrifugalpumparär kärnkraftskällan. Men många ingenjörer upptäcker att pumpens flöde gradvis "sjunker" efter en period av drift och inte når de kalibrerade parametrarna.

Genom att kombinera den teoretiska forskningen av vätskemaskiner och erfarenhet av drift och underhåll i frontlinjen kommer denna artikel att grundligt lösa problemet med otillräcklig flödeshastighet från tre dimensioner: täthet, systemmotstånd och kraftkällans prestanda.

1. Felaktig design och val

Orsaksanalys:

• Felöverensstämmelse mellan pumpval och faktiska arbetsförhållanden: Pumpens nominella flöde och tryck överensstämmer inte exakt med de faktiska systemkraven, till exempel har den valda pumpen ett för lågt flöde eller otillräckligt tryck för att övervinna systemmotståndet. Detta beror vanligtvis på avvikelser i beräkningen av systemresistans i det inledande konstruktionsstadiet, eller underlåtenhet att justera pumpvalet i tid när de faktiska arbetsförhållandena ändras.
• Defekter i konstruktionen av rörledningssystem: Faktorer som en alltför lång sugledning, liten rördiameter, överdrivna vinkelbågar och högt ventilmotstånd kommer att avsevärt öka systemets motstånd, vilket gör att pumpens faktiska arbetspunkt avviker från högeffektiv zon och därmed leder till en minskning av flödeshastigheten.

Diagnos och lösningar:

• Verifiera designparametrar och prestandakurvor: Beräkna om systemets tryckhöjd och flödeshastighetskrav noggrant och jämför dem noggrant med pumpens prestandakurva för att säkerställa att pumpen fungerar stabilt i den högeffektiva zonen. Vid behov, överväg resolut att byta ut pumpen med en som är mer lämpad för de aktuella arbetsförhållandena.
• Optimera utformningen av rörledningssystemet: Genomför en omfattande inspektion och optimering av sug- och utloppsrörledningarna, minimera onödiga krökar och ventiler, och säkerställ att rördiametern uppfyller de optimala kraven för vätsketransport, vilket effektivt minskar rörledningsmotståndet.

2. Installations- och driftsättningsproblem: Nyckelpunkter för felsökning på plats

Orsaksanalys:

• Luftläckage vid sugledningen och ventilbasen: Detta är en vanlig och viktig orsak till otillräcklig flödeshastighet. Dålig tätning av sugledningen eller ventilbasen gör att luft kontinuerligt kommer in i pumpkammaren, utlöser kavitation och allvarligt försvagar pumpens vattenabsorptionskapacitet och flödeshastighet. Det är absolut nödvändigt att inspektera sugröret och ventilbasen för att säkerställa att inget luftläckage uppstår.
• Tilltäppning av fotventilen eller sugfiltret: Fotventilen öppnar inte helt, eller så är sugfiltret allvarligt igensatt med skräp (såsom sediment, fibrer etc.), vilket kommer att orsaka en kraftig ökning av sugmotståndet och hindra pumpen från att dra tillräckligt med vätska.
• Felaktig motorrotationsriktning: Felaktig motorkabeldragning kan få pumphjulet att rotera i motsatt riktning. I detta fall, även om pumpen är igång, kan den knappast generera ett effektivt flöde eller så är flödet extremt lågt.
• Dålig inriktning mellan pumpen och motorn: Dålig inriktningsnoggrannhet hos kopplingen kommer att orsaka onormala vibrationer av pumpenheten, påskynda slitaget på lager och tätningar och därmed påverka pumpens driftseffektivitet och flödesstabilitet.

Diagnos och lösningar:

• Utför en strikt inspektion av sugledningens täthet: Utför ett rigoröst lufttäthetstest på sugledningen och alla anslutningspunkter, och reparera eventuella luftläckagepunkter i tid. Se till att alla anslutningar är fastsatta på ett tillförlitligt sätt, särskilt anslutningen mellan sugröret och ventilbasen.
• Rengör fotventilen och filtret regelbundet: Etablera ett system för regelbunden inspektion och rengöring av fotventilen och sugfiltret för att säkerställa att de alltid är fria och undviker att skräp samlas.
• Bekräfta korrekt motorrotationsriktning: Genom att jogga motorn, observera noggrant om pumpens rotationsriktning överensstämmer med den riktning som anges av pilen som är tydligt markerad på pumphuset. Om inkonsekvens upptäcks, justera omedelbart motorkabeln.
• Utför exakt uppriktningskalibrering: Använd professionella uppriktningsverktyg (som laseruppriktningsinstrument) för att utföra högprecisionsinriktning av pumpen och motorn, vilket i grunden minskar vibrationer och komponentslitage.

3. Felaktig drift och optimering av rotationshastighet

Orsaksanalys:

• Otillräcklig fyllning av pumpen: Om luften i pumpkammaren och sugledningen inte är helt uttömd före start, kommer pumpen inte att absorbera vatten normalt eller så kommer flödeshastigheten att vara allvarligt otillräcklig.
• Otillräcklig rotationshastighet orsakad av låg systemspänning: Instabil eller kontinuerligt låg strömförsörjningsspänning kommer direkt att orsaka en minskning av motorns rotationshastighet, vilket avsevärt minskar pumpens prestanda (inklusive flödeshastighet och tryckhöjd). Otillräcklig rotationshastighet är en viktig orsak till otillräcklig flödeshastighet för horisontella flerstegs centrifugalpumpar.
• Otillräcklig öppning av utloppsventilen: Efter att pumpen har startat, om utloppsventilen inte är helt öppen, kommer flödet att begränsas på konstgjord väg.
• Kavitation: Allvarliga sugförhållanden (som överdrivet hög suglyft, högt motstånd i sugrörledningen, för hög vätsketemperatur) gör att trycket vid pumpinloppet blir lägre än vätskans förångningstryck, vilket genererar ett stort antal bubblor och utlöser kavitation. Kavitation kommer att orsaka en kraftig minskning av flödeshastigheten, åtföljd av onormalt ljud och våldsamma vibrationer.

Diagnos och lösningar:

• Utför noggranna luftutblåsnings- och pumpflödningsoperationer: Före varje start, se till att pumpkammaren och sugledningen är helt fyllda med vätska och att all återstående luft har tömts ut ordentligt.
• Inspektera och stabilisera strömförsörjningsspänningen: Inspektera strömförsörjningsspänningen regelbundet för att säkerställa att den är stabil och uppfyller motorns märkspänningskrav. Om det behövs, överväg att installera en spänningsstabilisator för att effektivt öka flerstegspumpens rotationshastighet.
• Kontrollera öppningen av utloppsventilen: Kontrollera att utloppsventilen är helt öppen och justera den till optimal driftöppning enligt de faktiska processkraven.
• Förbättra sugförhållandena och vatteninloppsdjupet: Att öka vatteninloppsdjupet för den horisontella flerstegscentrifugalpumpen kan effektivt öka pumpens sugtryck och på så sätt lösa flödesproblemet som orsakas av otillräckligt vattentryck. Samtidigt bör suglyften minskas så mycket som möjligt, sugrörledningens motstånd bör minskas och transport av överhettad vätska bör undvikas. Överväg vid behov att installera en boosterpump eller optimera utformningen av sugledningen.

4. Felaktigt underhåll och komponentslitage: Byte av slitdelar i rätt tid

Orsaksanalys:

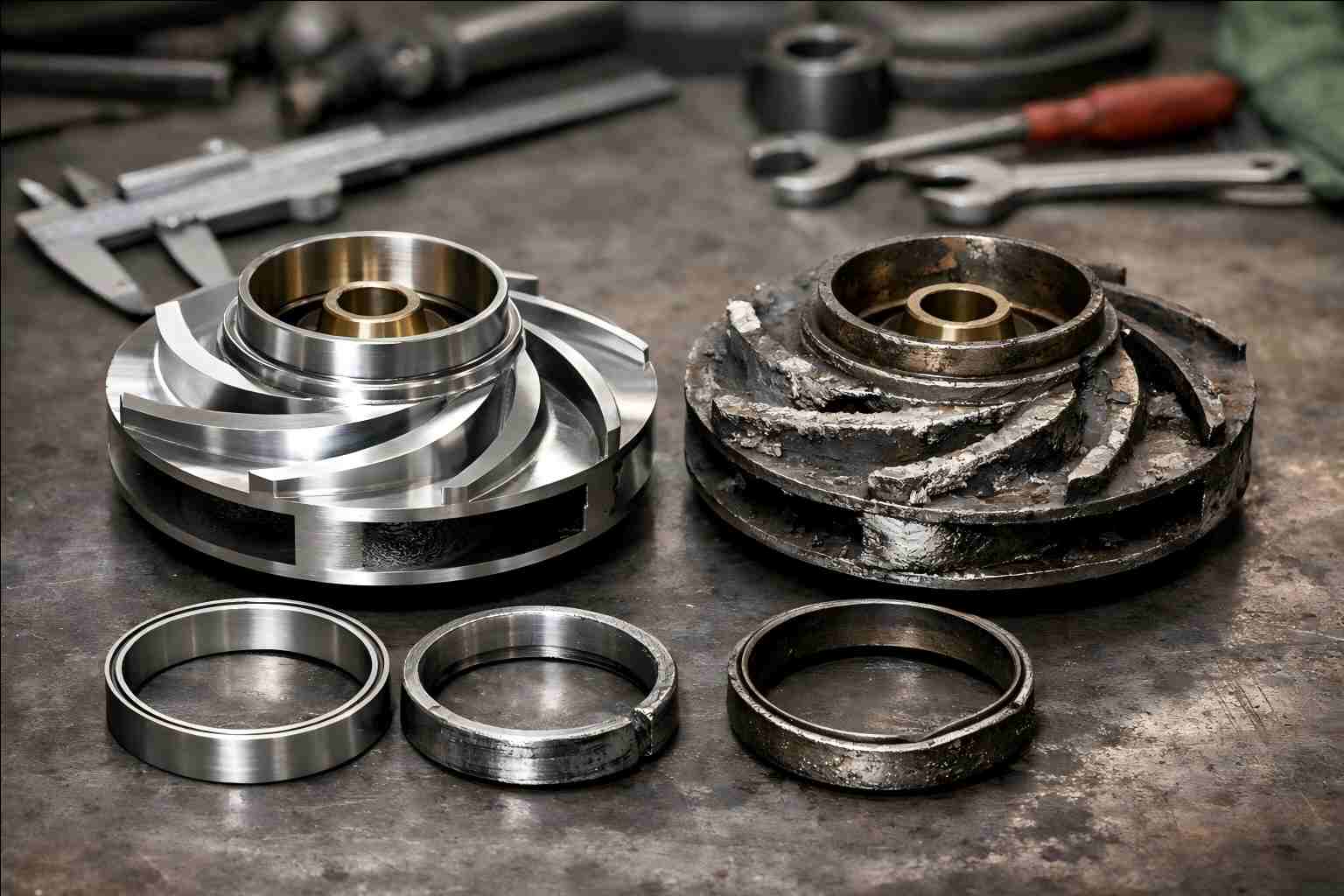

• Impellerslitage eller skada: Under långvarig drift kan pumphjulet skadas på grund av korrosion, slitage eller fastklämning av skräp, och pumphjulets flödeskanal kan deformeras, vilket allvarligt påverkar pumpens arbetskapacitet och leder till en betydande minskning av flödeshastigheten.
• Internt läckage orsakat av slitage på tätningsringen: Gapet mellan tätningsringen och pumphjulet ökar med användningstiden, vilket leder till ett ökat återflöde av vätska inuti pumpen, en kraftig minskning av volymetrisk effektivitet och därmed en minskning av effektiv flödeshastighet.
• Lagerslitage: Lagerslitage ökar friktionen mellan rotorn och statorn, minskar pumpens mekaniska effektivitet och kan till och med orsaka vibrationer och läckage av axeltätningar, vilket indirekt påverkar flödet.
• Läckage av packning eller mekaniska tätningar: Slitage eller felaktig installation av tätningar (som packningar eller mekaniska tätningar) kommer att orsaka vätskeläckage, vilket inte bara påverkar pumpens normala drift utan också kan leda till otillräcklig flödeshastighet.

Diagnos och lösningar:

• Inspektera och byt ut pumphjulet regelbundet: Upprätta ett system för regelbunden inspektion av pumphjulets tillstånd, rensa upp skräp i tid och reparera eller byt ut slitna och skadade pumphjul. För pumpar som har använts under lång tid bör de slitna pumphjulen bytas ut i tid.
• Byt ut tätningsringen i tid: Inspektera tätningsringens öppning regelbundet och byt ut den mot en ny omedelbart när en överdriven öppning upptäcks för att säkerställa att öppningen ligger inom det tillåtna intervallet och bibehåller pumpens volymetriska effektivitet. Prestanda hos vissa tätningsringar kommer att minska efter långvarig användning, så vi måste byta ut dem i tid.
• Inspektera och byt ut lager: Inspektera smörjtillståndet och slitagegraden på lagren regelbundet och byt ut skadade lager i tid för att säkerställa en smidig och effektiv drift av pumpen.
• Inspektera och byt ut tätningar: Inspektera slitage och läckage av packningar eller mekaniska tätningar regelbundet, och justera eller byt ut dem efter behov för att förhindra att vätskeläckage påverkar pumpens prestanda.

Slutsats

Att lösa problemet med otillräcklig flödeshastighet för en horisontell flerstegs centrifugalpump är inte svårt; nyckeln är att identifiera grundorsaken korrekt. Kom ihåg vår minnesbok: "Förhindra luftläckage och kontrollera fotventilen, rensa upp skräp och täppa till rörledningar, stabilisera spänningen för att säkerställa rotationshastighet, byt ut delar i tid för att eliminera slitage".

Genom att öka vatteninloppsdjupet för att höja vattentrycket, säkerställa stabil spänning för att upprätthålla en hög rotationshastighet och resolut byta ut åldrade tätningsringar och pumphjul, kan du inte bara snabbt återställa pumpens nominella flöde utan också förlänga utrustningens livslängd och minska driftenergiförbrukningen.

Om du behöver en ersättningshandledning för tätningsringen till en specifik modell av horisontell flerstegspump, lösningar för instabil spänning eller professionellt urval och beräkningsstöd, kontakta oss gärna. Det är vår gemensamma strävan att få varje droppe vatten att flyta effektivt medTeffiko.
