Bästa praxis för installation av centrifugalpumpfundament: Sex kritiska riktlinjer för fundamentbultar och injektering

Inom industrivätskesektorn,Teffikoingenjörer betonar en kärnprincip: "En pumps stabilitet definieras lika av dess design och dess grund." Precisionen vid installation av fundamentbultar dikterar direkt den naturliga frekvensen och vibrationsnivåerna för en centrifugalpump under drift.

Nedan är de sex kritiska tekniska kraven för fundamentbulthål och injekteringsprocedurer, sammanfattade av Teffikos tekniska team för konstruktionsreferens.

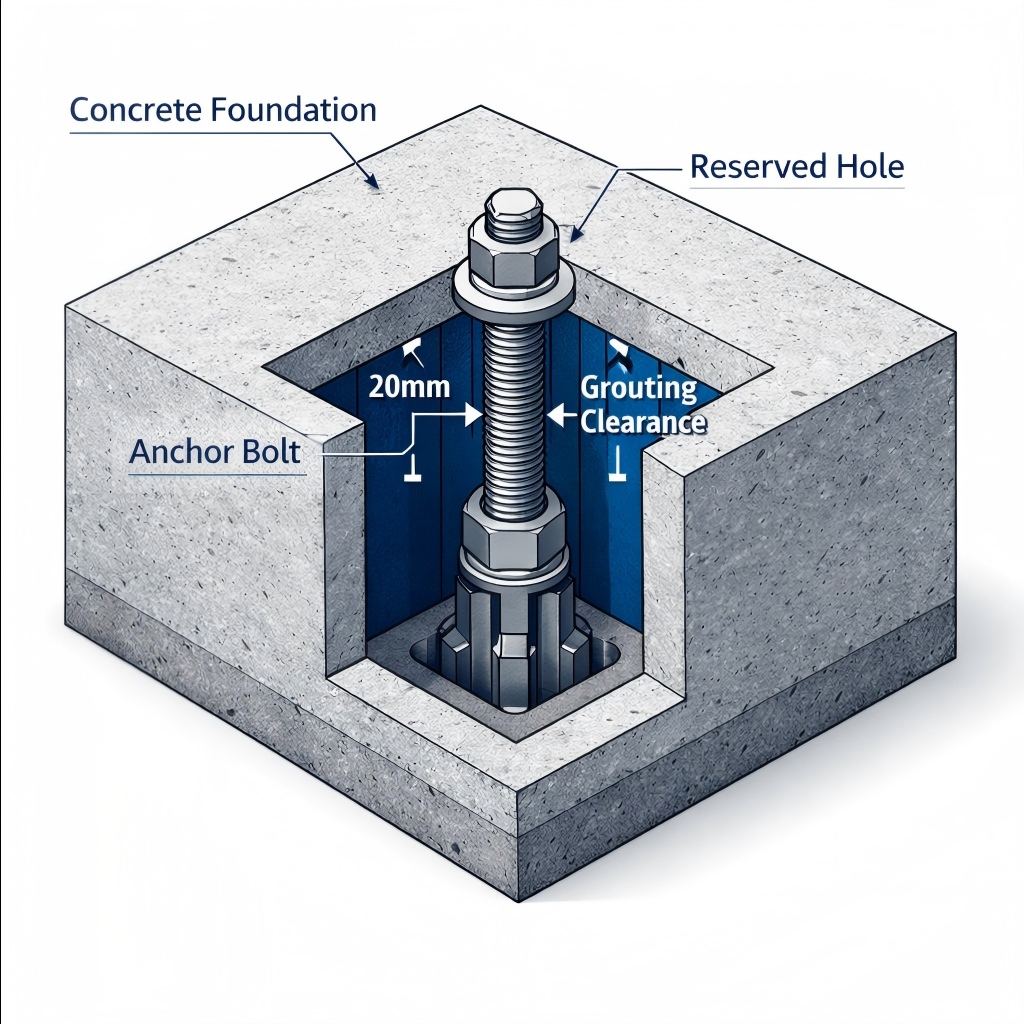

1. Precisionspositionering: Dimensionell noggrannhet och nivå

Precision är grunden för stabilitet. Före injektering är strikt kontroll mot pumptillverkarens tekniska specifikationer obligatorisk.

• Dimensionskonsistens: Avståndet och diametern på fundamentbultarna måste strikt överensstämma med pumpbasens eller enhetens dimensioner. Även mindre avvikelser kan orsaka tvångsmontering, vilket inducerar initial påkänning på pumpaxeln.
• Nivåkrav: Avvikelsen för grundytans nivå måste kontrolleras inom 0,5 mm per meter (eller enligt utrustningstillverkaren).
• Teknisk insikt: Överskridande av denna tolerans orsakar vridningsdeformation av pumphuset vid fastsättning. Detta äventyrar den mekaniska tätningens yta, vilket leder till läckage och överdrivna vibrationer – en primär orsak till oförklarliga tätningsfel.

2. Konsolideringsteknik: Förhindrar lutning och förskjutning

Korrekt betongkonsolidering runt fundamentbultar är avgörande för strukturell integritet.

• Förhindra lutning: Vibratorer får aldrig komma i direkt kontakt med eller utöva sidotryck på fundamentbultarna. Direkt kontakt kan få bultar att luta. En lutad bult resulterar i icke-vertikal lastfördelning, vilket skapar koncentrationspunkter för skjuvspänning vid muttergränssnittet.
• Eliminera förskjutning: Säkra fixeringsåtgärder måste implementeras under konstruktionen för att säkerställa att alla inbäddade delar (bultar och hylsor) förblir stationära med noll förskjutning under gjutningsprocessen.

3. Tidskontroll: 75 % hållfasthetströskel och sekundär injektering

Tidpunkten är ofta den mest försummade faktorn i förhastade byggplaner.

• Styrktröskel: Den primära grundbetongen måste uppnå minst 75 % av sin designade tryckhållfasthet innan pumpenheten nivelleras, riktas in och fixeras. För tidig belastning riskerar ojämn grundsättning.
• Processsekvens: Sekundär injektering får endast ske efter att utrustningen har justerats exakt och permanent fixerats.
• Optimal tjocklek: Det sekundära injekteringsskiktets tjocklek måste strikt hållas mellan 30 mm och 70 mm.
• Teknisk analys: Skikt som är tunnare än 30 mm saknar tillräcklig massa för att överföra belastningar effektivt och är benägna att spricka. Lager som är tjockare än 70 mm genererar överdriven krympspänning, vilket leder till inre sprickor. Området 30–70 mm är den verifierade "säkerhetszonen" för lastöverföring.

4. Gränssnittsförberedelse: Renlighet och fuktkontroll

Bindningen mellan befintlig och ny betong är en kritisk svag punkt som kräver dubbla skyddsåtgärder.

• Rengöringsstandard: Ytan som är avsedd för sekundär injektering måste tvättas noggrant för att avlägsna all olja, damm, slam och lösa partiklar.
• Fuktförhållanden: Underlaget måste vara mättat yttorrt (SSD) – helt blött men utan stående vatten – före injektering. Detta förhindrar den gamla betongen från att absorbera fukt från det nya injekteringsbruket, vilket skulle äventyra bindningsstyrkan.
• Försiktighetsåtgärd vid låg temperatur: Om omgivningstemperaturen sjunker under 0°C, måste omedelbara åtgärder mot frysning vidtas för att förhindra frysning vid gränssnittet, vilket förstör bindningsförmågan.

5. Materialval: Höghållfast finaggregatbetong

För högprecisionsutrustning som flerstegs centrifugalpumpar är materialspecifikation av största vikt.

• Aggregatspecifikation: Fin krossbetong är att föredra för att säkerställa att fogmassan helt fyller smala bulthål och bottenluckor utan hålrum.
• Hållfasthetshierarki: Injekteringsmaterialets tryckhållfasthetsgrad måste vara en grad högre än den för den primära grundbetongen.
• Ingenjörsprincip: Begreppet "starkt skal, svag kärna" är ogiltigt här. Installationsskiktet måste vara starkare än basen för att effektivt avleda dynamiska belastningar som genereras under pumpdrift, vilket förhindrar spänningsskador på själva fundamentet.

6. Härdningsmiljö: Termiskt skydd under 5°C

Härdning är det sista och mest avgörande steget för långvarig hållbarhet.

• Kritisk temperaturtröskel: När omgivningstemperaturen faller under 5°C saktar cementhydratiseringsreaktionen avsevärt, vilket försämrar hållfasthetsutvecklingen.
• Obligatoriska åtgärder: Strikt värmeisolerings- eller uppvärmningsåtgärder måste tillämpas under hela härdningsperioden för det sekundära injekteringsskiktet.
• Riskvarning: Felaktig härdning vid låga temperaturer kan resultera i att foglagret inte når designstyrka, vilket skapar en latent risk för strukturfel under pumpdrift.

Slutsats

Ordspråket "Detaljer avgör framgång eller misslyckande" är särskilt relevant icentrifugalpumpinstallation. Från dimensionsnoggrannheten hos reserverade hål till de rigorösa protokollen för sekundär injektering och bultprecision på millimeternivå, är varje steg sammankopplat.Teffikoföljer dessa stränga standarder för att kontrollera varje detalj, vilket säkerställer en stabil och pålitlig drift av pumputrustning genom professionellt utförande och kvalitetssäkring.
