Om du driver eller designar encentrifugalpumpsystem, NPSH (Net Positive Suction Head) är en term som du helt enkelt inte kan undvika. Det är inte bara en fysisk parameter, utan en kritisk skiljelinje som avgör om din pump kommer att fungera smidigt i årtionden eller skrotas på grund av kavitation på bara några månader.

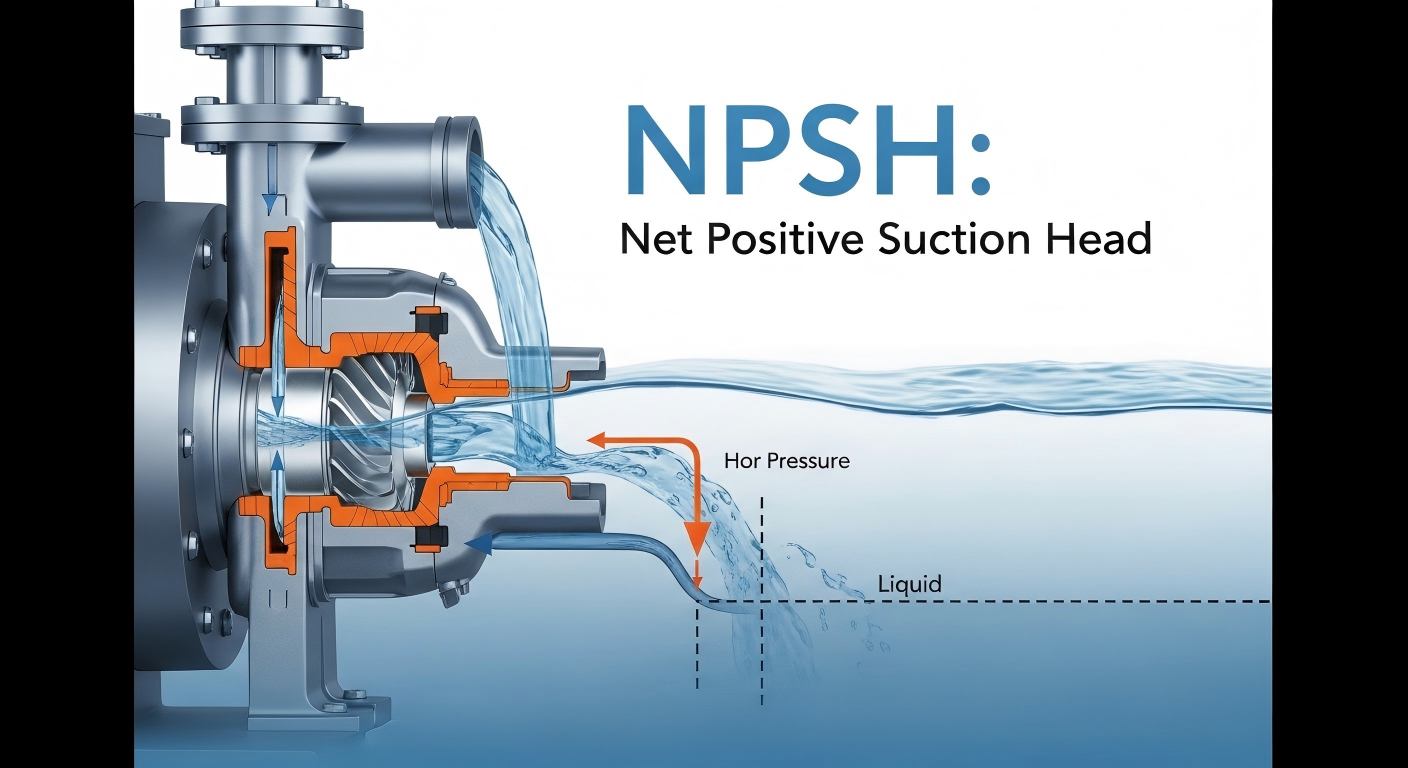

NPSH hänvisar till den effektiva överskottstryckenergi som faktiskt innehas av vätskan vid inloppet av en centrifugalpump. Dess kärnfunktion är att övervinna flödesmotstånd och förhindra vätskeförångning, och det mäts vanligtvis i meter vattenpelare (m) eller fot vätskepelare (ft).
När en centrifugalpump är i drift bildas en lågtryckszon vid pumphjulets inlopp på grund av vätskans höghastighetsflöde. Om trycket här sjunker under vätskans mättade ångtryck, kommer vätskan att förångas omedelbart och generera ett stort antal ångbubblor. När bubblorna strömmar med vätskan in i pumphjulets högtryckszon, kollapsar de och imploderar snabbt. Detta fenomen är känt som kavitation – det mest destruktiva felläget för centrifugalpumpar. Förekomsten av NPSH är att hålla tryckets bottenlinje och förhindra att kavitation uppstår.
Att blanda ihop dessa två begrepp är den främsta orsaken till felaktigt urval på tekniska webbplatser och Google-sökningar. För att säkerställa pumpsäkerheten måste deras relation tydligt förstås.
Hur mycket energi kan systemet egentligen ge?
NPSHA bestäms helt av dina installationsförhållanden och har inget med pumpens märke att göra. Det beror på följande faktorer:
Hur mycket energi förbrukar själva pumpen?
NPSHR är en inneboende egenskap hos pumpen, fastställd av tillverkaren genom rigorösa tester och markerad på pumpens prestandakurva. Den representerar den energiförbrukning som krävs för att vätskan ska flöda från pumpinloppet till punkten för minsta tryck inuti pumphjulet.

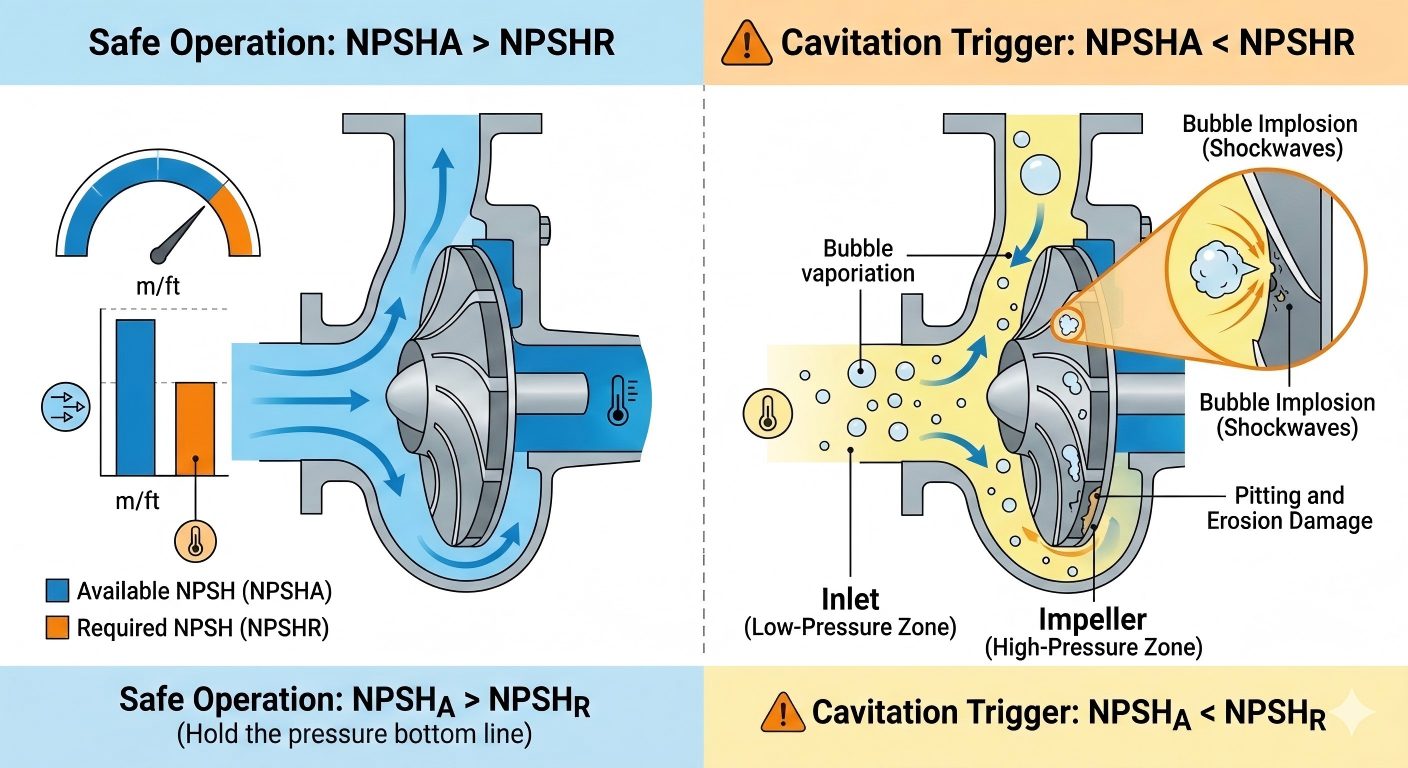

När NPSHa < NPSHR är pumpens inloppstryck lägre än vätskeångtrycket, och kavitation uppstår i steg, vilket i slutändan orsakar irreversibla skador på utrustningen.
| Farotyp | Specifika manifestationer | Omfattning av påverkan |
|---|---|---|
| Komponentskador | Groppar och håligheter på pumphjul och pumphus, metallutmattning och perforering, minskad strukturell hållfasthet | Kärnflödeskomponenter, som direkt förkortar pumpens livslängd |
| Prestandaförsämring | Betydande minskning av flöde och tryckhöjd, kraftig minskning av hydraulisk effektivitet, onormal ökning av energiförbrukningen | Pumpsystemets totala effektivitet, misslyckande med att uppfylla processkraven |
| Onormalt ljud och vibrationer | Pumpkroppen avger ett unikt onormalt ljud som "grusrullning" eller "marmorpåverkan", med kraftiga vibrationer | Hjälpkomponenter som lager, kopplingar och tätningar, utlöser sekundära fel |
| Tätningsfel | Ökade vibrationer och temperaturfluktuationer leder till en kraftig minskning av livslängden för mekaniska tätningar (t.ex. RS60A enfjädrad elastomerbälgtätning) | Axeltätningsläckage, medelstort spill, ökade potentiella säkerhetsrisker |
| Allvarlig avstängning | Lokal överhettning orsakar snabb förångning av vätskan, vilket i slutändan leder till pumpstopp och motorutbränning | Skrotning av hela utrustningen, produktionsstopp och ekonomiska förluster |
Under arbetsförhållanden på plats kan NPSHa justeras genom systemoptimering. Kärnoptimeringsanvisningarna är följande, som kan implementeras enligt faktiska scenarier:
Vad är Net Positive Suction Head (NPSH)? Det är skiljelinjen mellan effektiv drift och katastrofala misslyckanden.
Vänta inte tills du hör ljudet av "pumpande stenar" för att vidta åtgärder.Teffikohar åtagit sig att förse dig med flytande lösningar som inte bara uppfyller standarder utan också överträffar förväntningarna. Från noggrann analys av arbetstillstånd till utmärkt pumptillverkning, vi integrerar den ultimata jakten på NPSH i varje utrustning, vilket säkerställer att ditt system fungerar effektivt i tysthet och fritt från kavitationsproblem.
