Förhållandet mellan utloppstrycket och flödeshastigheten för en centrifugalpump

Centrifugalpumparär "arbetshästarna" inom industrier som vattenrening, olja och gas och tillverkning. Utloppstryck (även känt som utloppstryck) och flödeshastighet är deras mest kritiska prestandaindikatorer. Korrelationen mellan dessa två bestämmer direkt pumpens effektivitet, energiförbrukning och systemstabilitet. Oavsett om du är engagerad i ingenjörsdesign, drift av utrustning eller andra relaterade områden, är att bemästra detta förhållande nyckeln till att optimera utrustningens prestanda och undvika omvägar. Nedan, i kombination med praktisk industriell erfarenhet på plats, analyserar vi deras interaktion, påverkande faktorer och praktiska tillämpningar – alla praktiska insikter.

I. Kärnlag: Omvänt proportionellt förhållande under fasta förhållanden

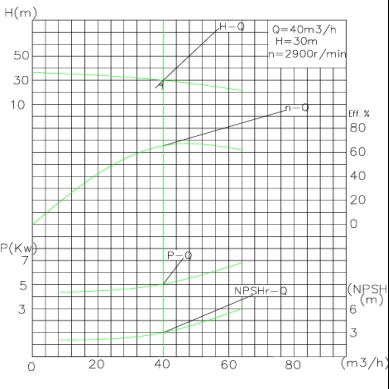

Under villkoret med konstant rotationshastighet och impellerdiameter, uppvisar utloppstrycket och flödeshastigheten för en centrifugalpump ett omvänt proportionellt förhållande. Denna lag kan intuitivt reflekteras genom Q-H-kurvan (flödeshastighet-huvudkurva): tryckhöjd är direkt relaterad till tryck, och när flödeshastigheten ökar, minskar tryckhöjden och vice versa.

Principen är inte komplicerad: centrifugalpumpar överför energi till vätskor genom den centrifugalkraft som genereras av det roterande pumphjulet. När flödeshastigheten ökar passerar mer vätska genom impellerkanalerna per tidsenhet. Emellertid är den totala energieffekten från pumphjulet begränsad vid en fast rotationshastighet, så energin som allokeras till varje vätskeenhet minskar, och utloppstrycket sjunker i enlighet därmed. Till exempel har en centrifugalpump med en rotationshastighet på 1800 rpm ett utloppstryck på cirka 4 bar när flödet är 60 m³/h; när flödet ökar till 90 m³/h kommer trycket sannolikt att sjunka till cirka 2,2 bar. Detta omvända proportionella förhållande gäller för alla centrifugalpumpar som arbetar inom sitt designområde.

II. Nyckelfaktorer som påverkar tryck-flödesrelationen

Den grundläggande omvända proportionella lagen påverkas av följande faktorer, vilket leder till avvikelsen av Q-H-kurvan och därmed förändrar interaktionen mellan de två:

1. Rotationshastighet:Enligt affinitetslagarna är trycket proportionellt mot kvadraten på rotationshastigheten, och flödeshastigheten är proportionell mot rotationshastigheten. Att öka rotationshastigheten (t.ex. via en frekvensomriktare/VFD) kommer synkront att öka både tryck och flödeshastighet, vilket förskjuter hela Q-H-kurvan uppåt. Under idealiska förhållanden, när rotationshastigheten fördubblas, ökar trycket till 4 gånger originalet, och flödeshastigheten fördubblas synkront.
2. Impeller diameter:Trimning av pumphjulet kommer synkront att minska både tryck och flödeshastighet. Affinitetslagarna gäller också här: trycket är proportionellt mot kvadraten på diametern, och flödeshastigheten är proportionell mot diametern. I allmänhet kommer en minskning av diametern med 10 % att resultera i en minskning av trycket med ungefär 19 % och en minskning av flödeshastigheten med 10 %.
3. Systemmotstånd:Den faktiska driftpunkten för pumpen är skärningspunkten mellan dess Q-H-kurva och systemresistanskurvan. Faktorer som alltför smala rörledningar, igensatta filter och alltför långa transportavstånd kommer att öka systemets motstånd, vilket leder till en minskning av flödeshastigheten – pumpen behöver generera högre tryck för att övervinna motståndet och transportera vätskan.
4. Vätskeegenskaper:Viskositet och densitet är kärnpåverkande parametrar. Vätskor med hög viskositet som olja har större inre friktion, vilket resulterar i lägre flödeshastighet och tryck jämfört med vatten; densitet påverkar trycket direkt (tryck = densitet × gravitation × huvud), men har minimal inverkan på flödeshastigheten.

III. Praktiska tillämpningar: Optimering av drift och felsökning

Att behärska ovanstående lagar kan hjälpa till att lösa praktiska problem och förbättra operativa effekter på ett riktat sätt:

1. Flödeshastighetsreglering:För att öka flödeshastigheten kan du minska systemets motstånd genom att öppna ventilerna bredare, ersätta dem med rörledningar med större diameter eller öka pumpens rotationshastighet via en VFD; för att minska flödet, undvik att använda strypventiler (som lätt orsakar energislöseri) och prioritera att minska rotationshastigheten genom en VFD för att upprätthålla den optimala tryck-flödesbalansen.
2. Tryckfelsökning:När utloppstrycket är för lågt, kontrollera först för impellerslitage, otillräcklig rotationshastighet eller överdrivet systemmotstånd. Att öka rotationshastigheten eller byta ut det slitna pumphjulet kan återställa trycket utan att påverka flödeshastigheten; när trycket är för högt är det nödvändigt att minska systemets motstånd eller trimma pumphjulet.
3. Effektivitetsmaximering:Pumpen bör arbeta nära Bästa effektivitetspunkten (BEP), vilket är området med högst effektivitet på Q-H-kurvan. Att arbeta borta från BEP (t.ex. högt tryck och låg flödeshastighet) kommer att öka energiförbrukningen och kan också orsaka kavitation, mekanisk skada och andra problem.

IV. Vanliga frågor

F: Är ju högre utloppstryck en centrifugalpump har, desto större flöde?

S: Nej. Under fast rotationshastighet och systemmotstånd har tryck och flödeshastighet ett omvänt proportionellt förhållande – vanligtvis, ju högre tryck, desto lägre flödeshastighet.

F: Hur ökar man flödet utan att minska trycket?

S: Öka rotationshastigheten via en VFD eller byt ut pumphjulet med en större diameter. Enligt affinitetslagarna kan båda metoderna uppnå synkron förbättring av flödeshastighet och tryck.

F: Vilka är de viktigaste faktorerna som påverkar utloppstrycket?

S: Kärnfaktorerna är rotationshastighet, impellerdiameter, systemresistans och vätskedensitet. Bland dem har rotationshastighet och diameter de mest betydande effekterna och bör prioriteras vid justeringar.

Slutsats

Kärnförhållandet mellan utloppstrycket och flödeshastigheten för en centrifugalpump är en omvänd proportionalitet under fasta förhållanden, men det kan flexibelt optimeras genom att justera rotationshastigheten, pumphjulets storlek, systemresistans och vätskeegenskaper. Att tillämpa denna kunskap på praktiska operationer kan inte bara förbättra pumpens driftprestanda och minska energiförbrukningen utan också undvika stilleståndsförluster orsakade av utrustningsfel. Det bör noteras att för specifika tillämpningsscenarier är det avgörande att referera till pumpens Q-H-kurva och utföra tester på plats för att bestämma den optimala driftpunkten. Oavsett om det gäller systemdesign eller senare felsökning är en grundlig förståelse av detta kärnförhållande avgörande för effektiv och stabil drift av centrifugalpumpar. Om du har några andra frågor angående val av centrifugalpump, matchning av tryck-flödesparameter, optimering av arbetstillstånd etc., kontakta gärnateff. Vi har ett professionellt tekniskt team, skräddarsydda lösningar och omfattande efterförsäljningsstöd för att eskortera effektiv drift av din utrustning under hela processen och hjälpa till att lösa olika utmaningar inom industriell vätsketransport.
