Förebyggande av brott mot centrifugalpump övertryck

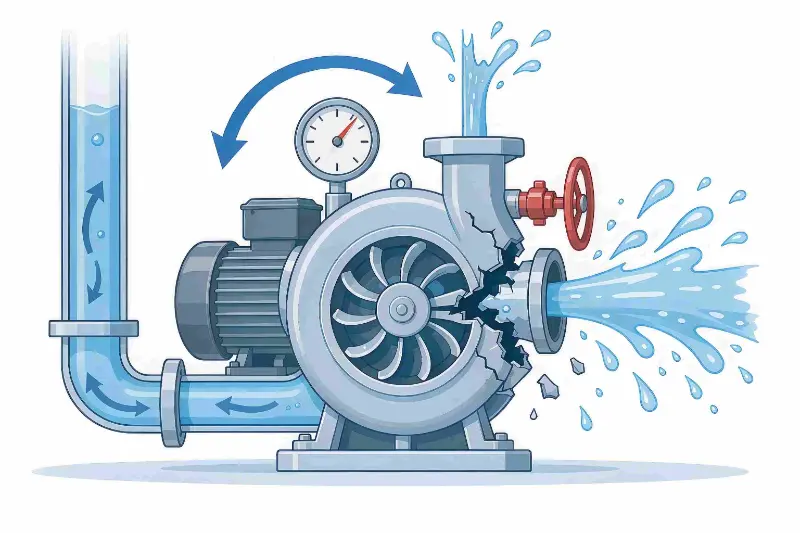

Figur: Schematisk tryckuppbyggnad i stängd ventil orsakad av stängning av utloppsventilen, vilket resulterar i att pumphuset går sönder och medieutstötning

De flesta pumphusbrott härrör från dead-heading (uppbyggnad av stängd ventil), felaktig fjärrstart och fel i automatiska förreglingar. Den här artikeln tar upp manuella, fjärrstyrda och automatiska start/stopp-scenarier för att förklara ventilverifiering, driftsprocedurer och underhåll av instrumenteringsspärr, vilket förhindrarcentrifugalpumpincidenter med övertrycksbrott.Teffikohar alltid prioriterat centrifugalpumpens driftsäkerhet och ger fullständig säker drift och underhållsvägledning för risker för brott på pumpkroppen. För att i grunden undvika sådana incidenter kan man inte förlita sig enbart på hårdvaruskydd; ventilverifiering, fjärrbekräftelse och automatisk förreglingshantering måste tillämpas för varje start/stoppoperation.

Kärnorsaker till pumpbrott

Dead-heading (som arbetar mot en stängd ventil) är den fysiska grundorsaken till de allra flesta pumpkroppsbrott, och automatiska kontrollsystem förstärker denna risk:

• Genom att starta pumpen med både inlopps- och utloppsventilerna stängda, omrör pumphjulet kontinuerligt den instängda vätskan; mekanisk energi omvandlas till värme, vätskan förångas och trycket stiger, och inom en kort tid överstiger den pumphusets tryckklassificering;
• När pumpen startas på distans från det centrala kontrollrummet kan operatörer inte bekräfta ventilstatus på plats, vilket gör det lätt att starta blindt efter underhåll när ventilerna inte har återställts;
• När nivåutlöst automatisk start inträffar kan ledningsventilerna fortfarande vara stängda för underhåll och pumpen går sedan trycksatt utan att någon är på plats;
• Lågflödes- och högtemperaturförreglingar som går okalibrerade under längre perioder skyddar inte, och systemet kan inte automatiskt stängas av och avlasta trycket efter övertryck.

Fallstudie av industriolyckor

Vid en liten till medelstor lagringstank för kemiska råvaror, efter att underhållet på en centrifugalpump för överföring av lagringstankar slutförts, återställde underhållsbesättningen utrustningen men glömde att öppna utloppsventilen och bytte sedan pumpen till automatiskt läge. Pumpen startade och stoppade automatiskt baserat på tanknivåsignaler, utan någon på plats. När tanknivån steg till det inställda triggvärdet startade PLC-systemet centrifugalpumpen automatiskt. Vätskan i den förseglade pumpkammaren omrördes kontinuerligt av pumphjulet; inom bara 90 sekunder värmdes mediet snabbt upp och förångades, och trycket inuti pumpen fortsatte att stiga. Eftersom anläggningens lågflödesspärr inte hade kalibrerats på över två år, grep dess sensor och misslyckades, och inget avstängningsskydd utlöstes. Så småningom sprack pumphuset och högtemperaturmediet sprutades utåt, vilket förstörde utrustningen på plats och tvingade fram en nödstopp av produktionslinjen, vilket resulterade i betydande reparations- och stilleståndsförluster. Utredningsrapporten efter incidenten identifierade två grundorsaker: misslyckande med att återverifiera ventilstatus på plats efter underhåll, och säkerhetsspärren har länge gått utan funktionstestning.

Slutsats: Oövervakad drift + ventiler ej återställda + misslyckade förreglingar - brottet berodde endast på kombinationen av dessa tre faktorer och kunde ha undvikits om någon enstaka hade kontrollerats.

Manuell pumpstart på plats: Verifiering av ventilposition är den första försvarslinjen

Verifiera strikt statusen för alla ventiler

Innan pumpen startas måste varje linjeventil bekräftas punkt för punkt för att förhindra start med stängda ventiler:

• Huvudprocesslinje: håll sugventilen helt öppen för att säkerställa att vätska kommer in i pumpkammaren smidigt;
• Håll alla hjälpventiler som avluftningsventiler, dräneringsventiler och nedblåsningsventiler stängda;
• Öppna pumphusets luftutsläppsventil för att slutföra priming och ventilering, tryck ut all luft från pumpen och förhindra kavitation och torrkörning;
• Håll utloppsventilen lätt öppen eller helt stängd; starta aldrig pumpen med både inloppet och utloppet blockerade samtidigt.

Inkludera ventilkontroller i en standardiserad checklista

Ventilens öppna/stängda lägen är kritiska kontrollpunkter för att säkerställa säker pumpdrift och måste formaliseras i utrustningens arbetsinstruktioner och startchecklistor. Operatörer bör bekräfta varje punkt genom att bocka av den, eliminera beroendet av erfarenhet och minska mänskliga fel genom institutionella kontroller.

Fjärrstyrd central pumpstart: Ett bekräftelsesteg på plats är viktigt

Fjärrstart är ett högfrekvent scenario för tryckuppbyggnadsbrott; att enbart förlita sig på den centrala kontrollskärmen kan inte bekräfta de faktiska förhållandena på plats:

• Innan kontrollrummet utfärdar ett startkommando får pumpen inte startas med ett enda klick;
• När operatörer inte kan gå på plats för att verifiera ventilerna, måste en inspektör på plats tilldelas för att fysiskt bekräfta att alla ventiler har återställts till rätt positioner;
• Först efter att ha mottagit bekräftelse på plats kan centralstyrning utfärda startkommandot, vilket förhindrar en oöverensstämmelse mellan kontrollskärmen och den faktiska ventilstatusen på plats.

Automatiska start/stopp-pumpar: Fokusera på att förhindra att ventiler lämnas oåterställda efter underhåll

Många tanktömningspumpar förlitar sig på nivåinstrumentering och PLC-program för automatisk start/stopp och körning utan uppsikt, vilket gör risken ännu högre.

Återinspektion på plats är obligatorisk innan automatiskt läge aktiveras

Efter underhåll eller rörledningsarbete, och innan du byter till automatiskt styrläge, måste alla ventiler verifieras på nytt på plats: inloppsventilen helt öppen, utloppsventilen i dess förinställda startläge och alla avluftningsventiler stängda. Typiskt riskscenario: när tanknivån når en hög punkt startar det automatiska styrsystemet pumpen, men utloppsventilen efter underhåll förblir stängd, vilket direkt skapar dödtrycksuppbyggnad som orsakar att pumphuset går sönder inom en kort tid.

Lita på instrumentförreglingar för att täppa till oövervakad operationsgap

För att förhindra att pumpen startar automatiskt när ledningsventilerna är stängda måste en komplett uppsättning instrumentskyddsanordningar installeras:

• Lågflödesspärr: Den övervakar linjeflödet; när nollflöde kvarstår under en längre period, identifierar den detta som dödhuvudsdrift och stänger automatiskt av motoreffekten;
• Högtemperaturspärr: Den övervakar pumphusets temperatur; när temperaturökningen från tryckuppbyggnad når tröskeln, stängs den av omedelbart för att stoppa vätskan från att förångas och trycksättas;
• Övertrycksspärr: När utloppstrycket överstiger gränsen utlöser det avstängning, i kombination med säkerhetsventilen för dubbelt skydd;
• Rutinunderhållstestning: Kalibrera förreglingssystemet enligt ett fast månadsschema, simulera nollflödes- och övertrycksförhållanden och bekräfta att skyddsfunktionerna fungerar korrekt, vilket eliminerar säkerhetsdöda vinklar som orsakas av fastnade sensorer och misslyckade förreglingsprogram.

Hårdvarubackstop: Dubbla program- och hårdvaruskydd mot pumphusbrott

Driftskontroller tar itu med mänskliga fel, medan hårdvaruskydd håller den sista säkerhetslinjen:

• Installera på pumpens utlopp en säkerhetsventil eller sprängskiva, som automatiskt avlastar trycket under övertryck och släpper ut det höga trycket inuti pumpen;
• Installera en återcirkulationsledning för minimiflöde för att förhindra att pumpen går i dödläge under längre perioder vid lågt flöde och överhettning av vätskan;
• Vid transport av brandfarliga eller explosiva medier, använd en explosionssäker motor, säkerställ korrekt statisk jordning och förhindra en kemisk explosion efter mediumläckage;
• Utför väggtjocklekstestning regelbundet och byt omedelbart ut pumphus som har tunnat ut på grund av korrosion eller utvecklat sprickor, för att undvika för tidig brott orsakad av minskad tryckbärande kapacitet i huset.

Vanliga missuppfattningar i daglig drift och underhåll

• Missuppfattning: Endast manuell start behöver kontrolleras; automatiska pumpar kräver ingen inspektion på plats. Med automatisk start/stopp finns ingen manuell övervakning, och risken för dödsfall från ofullständig ventilinspektion och återställning är faktiskt större; ventiler måste verifieras på nytt på plats innan automatiskt läge aktiveras.
• Missuppfattning: När förreglingarna väl har installerats behövs ingen ytterligare uppmärksamhet. Föroreningar kan lätt blockera tryck- och flödessensorer; långvarig avsaknad av testning leder till förreglingsfel, vilket gör att systemet inte kan stängas av automatiskt under övertryck.
• Missuppfattning: Kort uppstart är ingen stor sak. I en förseglad pumpkammare värms vätskan upp och förångas inom tiotals sekunder, trycket ökar kraftigt och incidenten utvecklas extremt snabbt.

Sammanfattning: Hur man förhindrar att pumpkroppen brister

Hela skyddssystemet består av tre lager:

• Lager 1 — Driftskontroll:Verifiera ventilerna punkt för artikel under uppstart på plats; fjärrstart måste paras ihop med bekräftelse på plats; slutföra ventilen på nytt innan du aktiverar automatiskt läge; och formalisera checkposterna till en skriftlig checklista;
• Lager 2 — Automatiskt kontrollskydd:Utrusta förreglingar med lågt flöde, hög temperatur och övertryck; följa regelbundna tester; och undvik tomgång under obevakad drift;
• Lager 3 — Hårdvarubackstop:Installera tryckavlastningsanordningar och återcirkulationsledningar och testa pumphuset för korrosion regelbundet.

Den stora majoriteten av centrifugalpumpbrott är inte problem med utrustningens kvalitet, utan snarare ett resultat av felfunktion i ventilen i kombination med fel på det automatiska kontrollskyddet.Teffikorekommenderar att företag standardiserar säkerhetshanteringen över de tre start-/stopplägena – manuellt, fjärrstyrt och automatiskt – implementerar ett fullständigt säkerhetsskydd och kontinuerligt minska produktionssäkerhetsrisker som orsakas av övertrycksbrott i pumpkroppen.
