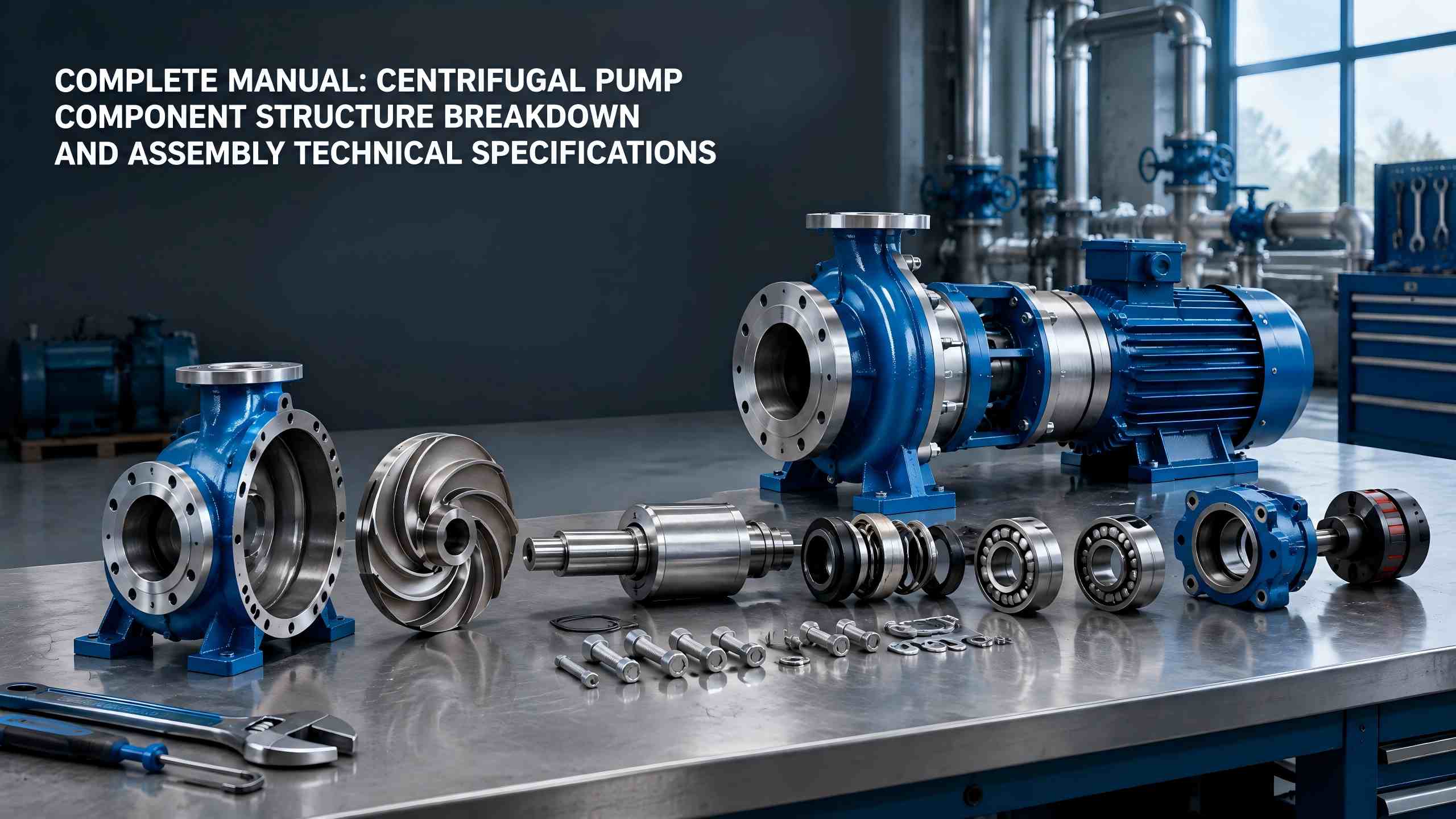

Centrifugalpumpens komponentstruktur haveri och tekniska specifikationer för montering

Centrifugalpumparanvänds i stor utsträckning inom industriell vattenförsörjning, HVAC, transport av kemiska vätskor, kommunal vattenförsörjning och andra områden. Detta dokument förklarar uttömmande strukturen och funktionerna hos kärnkomponenter, tätningsskyddsenheter och extra tillbehör förTeffikocentrifugalpumpar. Den tillhandahåller också fullständiga förberedelser för montering, standardprocedurer och tekniska krav för att hjälpa användare att minska antalet fel på utrustningen från källan.

I. Centrifugalpumpens tätnings- och skyddsenheter

Tätnings- och skyddsenheter bestämmer vattenpumparnas täthet, driftsstabilitet och livslängd. De omfattar huvudsakligen tätningselement, lager, lagerhus och andra delar, och fungerar som kritiska komponenter för att förhindra vattenläckage, onormalt ljud, vibrationer och skador.

Mekaniska tätningar och packningstätningar

Vanliga tätningsstrukturer för centrifugalpumpar delas in i två kategorier: mekaniska tätningar och packningstätningar. En mekanisk tätning består av en roterande ring, stationär ring, fjädrar och tätningsringar. Dess ändytor passar exakt för att ge nästan noll läckageprestanda, med slitstarka och högtemperaturbeständiga egenskaper, vilket gör den lämplig för högtrycks- och höghastighets industriella driftsförhållanden.

Packtätningar använder flexibla fyllmedel av grafit och PTFE för tätning. Med enkel struktur, enkelt underhåll och låg kostnad, används de mestadels på civila vattenpumpar och små lågtryckscentrifugalpumpar. Deras nackdel ligger i mindre vattenläckage under drift, vilket kräver periodisk åtdragning eller byte av packning.

Lager och lagerhus

Lager stöder höghastighetsrotation av pumpaxeln, minskar det mekaniska friktionsmotståndet och säkerställer jämn, offsetfri och skakfri axeldrift. Lagerhuset fungerar som ett skyddande hölje för lager. Den lagrar smörjolja och fett internt för att leverera kontinuerlig smörjning och värmeavledning för lagren, för att förhindra torrslipning av lager, överhettning, utbränning och fastsättning.

II. Extra matchande enheter för centrifugalpumpar

Hjälpaggregat utför inte direkt flytande arbete, men de garanterar säker, stabil och standarddrift av hela utrustningen och utgör en oumbärlig del av ett komplett centrifugalpumpsystem.

• Inlopps- och utloppsflänsar: Förverkliga standardanslutningen mellan vattenpumpen och rörledningarna, säkerställ täthet i fogarna och förhindra vattenläckage och luftläckage.
• Sockel och koppling: Sockeln säkrar hela enheten och minskar driftsvibrationer; kopplingen förbinder pumpaxeln och motoraxeln för att uppnå synkron kraftöverföring.
• Luftutsläppsventil och dräneringsventil: Luftutsläpp vid start eliminerar luftblockering och kavitation; dränering vid avstängning förhindrar frysning och korrosion för att skydda interna komponenter.

III. Förberedelser före montering för centrifugalpumpar

Monteringskvaliteten för centrifugalpumpar har en direkt inverkan på driftprestanda och livslängd. Standardiserade förberedelser måste slutföras före formell montering för att undvika felmontering, montering av saknade delar och icke-kompatibel montering.

•  Läs noggrant tekniska dokument: Läs noggrant centrifugalpumpens manual, monteringsritningar och tekniska parameterkrav, och bekanta dig med utrustningens struktur och monteringsstandarder.
•  Kvalitetskriterier för huvudkomponenter: Förtydliga acceptansstandarder för varje centrifugalpumpskomponent och bekräfta att delarna är fria från deformation, sprickor, slitage och korrosion.
•  Inventering av delar och inspektion: Kontrollera alla komponenter en i taget för att säkerställa kompletta tillbehör, matchade specifikationer och kvalificerad kvalitet, och förbjud installation av defekta delar.
•  Förbered verktyg och mätinstrument: Förbered monterings- och mätutrustning i förväg, inklusive skiftnycklar, bromsok, nivåer och inriktningsverktyg, för att garantera monteringsnoggrannhet.
•  Förbered förbrukningsvaror: Förbered smörjolja, fett, tätningspackningar, packningar och andra förbrukningsvaror för att möta smörj- och tätningskrav för montering.

IV. Standard monteringssekvens för centrifugalpumpar

Centrifugalpumpar av olika modeller varierar något i struktur och monteringsordning. Den utdragbara centrifugalpumpen av IS-typ, som har den bredaste applikationen, antar monteringsprocedurer av industriuniversalstandard. Specifika steg är följande:

1. Montera lagerenheter: Installera lagren exakt på angivna positioner på pumpaxeln, se till att lagren sitter ordentligt och roterar flexibelt.

2. Montera pumpaxelenheten: Montera pumpaxeln med monterade lager i pumphuset som helhet, säkerställ en jämn rotation utan att klämma fast.

3. Fäst pumphus och ram: Montera och fäst hela pumphuset på utrustningsramen, se till att pumpkroppen är horisontell, stadig och fri från vingling.

4. Installera pumpkåpan och pumphjulet: Montera pumpkåpan i förväg i pumpaxelns position och fäst sedan pumphjulet för att garantera en stadig montering av pumphjulet och jämna spelrum.

5. Integrera och fästa hela enheten: Stöt och lås pumpkåpan och pumphuset exakt och fäst sedan hela pumpkroppen vid utrustningens bas.

6. Utseendefinish: Rensa bort skräp och fläckar från hela enheten, inspektera utseendets integritet och avsluta det övergripande städningsarbetet.

7. Kopplingsinriktning och kalibrering: Komplett installation av motor- och pumpkroppskopplingar, utför koaxialitetskorrigering för att säkerställa transmissionsnoggrannhet.

V. Tekniska kärnkrav för montering av centrifugalpump

Strikt inspektion och acceptans måste utföras när monteringen är klar i enlighet med tekniska standarder för att säkerställa att kvalificerad utrustning fungerar. Grundläggande acceptanskriterier listas nedan:

•  Flexibel rotation av hela enheten: Vrid försiktigt pumpkroppen och den roterande axeln manuellt. Enheten ska rotera jämnt och jämnt utan störningar eller mekaniskt friktionsljud.
•  Inget spel mellan pumpaxeln: Pumpaxeln får inte ha någon tydlig axiell eller radiell förskjutning, med följsamma spelrum och ingen löshet eller vingling.
•  Kvalificerad kopplingskoaxialitet: Koaxial avvikelse mellan pumphalvkopplingen och motorhalvkopplingen ska överensstämma med utrustningens tekniska parametrar, för att undvika vibrationer, onormalt ljud och slitage som orsakas av excentrisk drift.
•  Standard smörjmedelsfyllning: Fyll lager och transmissionsdelar med lämpliga mängder smörjolja och fett. Bibehåll rätt oljevolym för att förhindra torrmalning orsakad av oljebrist eller dammansamling på grund av för stort oljespill.

Sammanfattning

Centrifugalpumpens komponenter lägger grunden för utrustningens drift. Impellers, pumphus, pumpaxlar, tätningselement, lager och andra delar utför sina respektive funktioner och samverkar med varandra och bestämmer pumpens prestanda och livslängd. Samtidigt är standardiserade förberedelser för montering, kompatibla monteringssekvenser och stränga standarder för monteringsacceptans nyckeln för att undvika utrustningsfel, öka driftseffektiviteten och förlänga utrustningens livslängd. Behärskning av komponentstruktur och monteringsteknikerTeffikoCentrifugalpumpar fungerar som ett viktigt grundarbete för drift-underhåll av utrustning, installation och felsökning.
