NPSH, eller nettopositiva sughuvud, är en viktig teknisk parameter under drift av kemiska pumpar, vilket är direkt relaterat till pumpens antikavitationsprestanda. Kavitation kan orsaka pumpvibration, ökat brus, minskad effektivitet och till och med skador på kärnkomponenter som impeller i svåra fall. Därför är en tydlig förståelse av NPSH-relaterade parametrar av stor betydelse för urval, installation, drift och underhåll av kemiska pumpar. NPSH inkluderar huvudsakligen två kärnindikatorer: Net Positive Suction Head tillgängligt (NPSHA) och nettopositiva sughuvud krävs (NPSHR), som skiljer sig väsentligen när det gäller definition, attribut och applikationsscenarier.
NPSHA, eller nätpositivt sughuvud tillgängligt, hänvisar till överskottsenergin per enhetsvikt av vätska i pumpens sugsystem som överskrider förångningstrycket. Det bestäms av objektiva faktorer såsom rörledningssystemet för suganordningen och driftsförhållandena, vilket återspeglar styrkan hos anti-kavitationskapaciteten som tillhandahålls av suganordningen för pumpen och tillhör därmed en systemkarakteristisk parameter.
NPSHR, eller netto positivt sughuvud som krävs, avser den minsta överskottsenergin per enhetsvikt vätska vid pumpens suginlopp som pumpen själv behöver för att undvika kavitation, vilket överskrider förångningstrycket. Det bestäms av pumpens egna egenskaper såsom dess strukturella design, impellerinloppsform och rotationshastighet, vilket återspeglar kvaliteten på pumpens egen antikavitationsprestanda och tillhör därmed en pumpkarakteristisk parameter.
Faktorer som påverkar NPSHA kommer huvudsakligen från sugsystemets sida, inklusive trycket på sugsidans vätskeyta, vätskans temperatur, motståndsförlusten för sugrörledningen och pumpens installationshöjd. NPSHA kommer att minska i enlighet därmed när trycket på sugvätskan minskar, vätsketemperaturen stiger, motståndet för sugrörledningen ökar eller pumpinstallationens höjd ökar.
Faktorer som påverkar NPSHR fokuserar på pumpens egna design- och driftsparametrar, såsom pumphjulets inloppsdiameter, bladinloppsvinkel, flödeshastighetsfördelning vid pumphjulets inlopp och pumpens rotationshastighet. Dessa parametrar bestäms i princip under pumpens designstadium. Under drift har förändringar i rotationshastighet en betydande inverkan på NPSHR; I allmänhet, när rotationshastigheten ökar, kommer NPSHR också att öka.

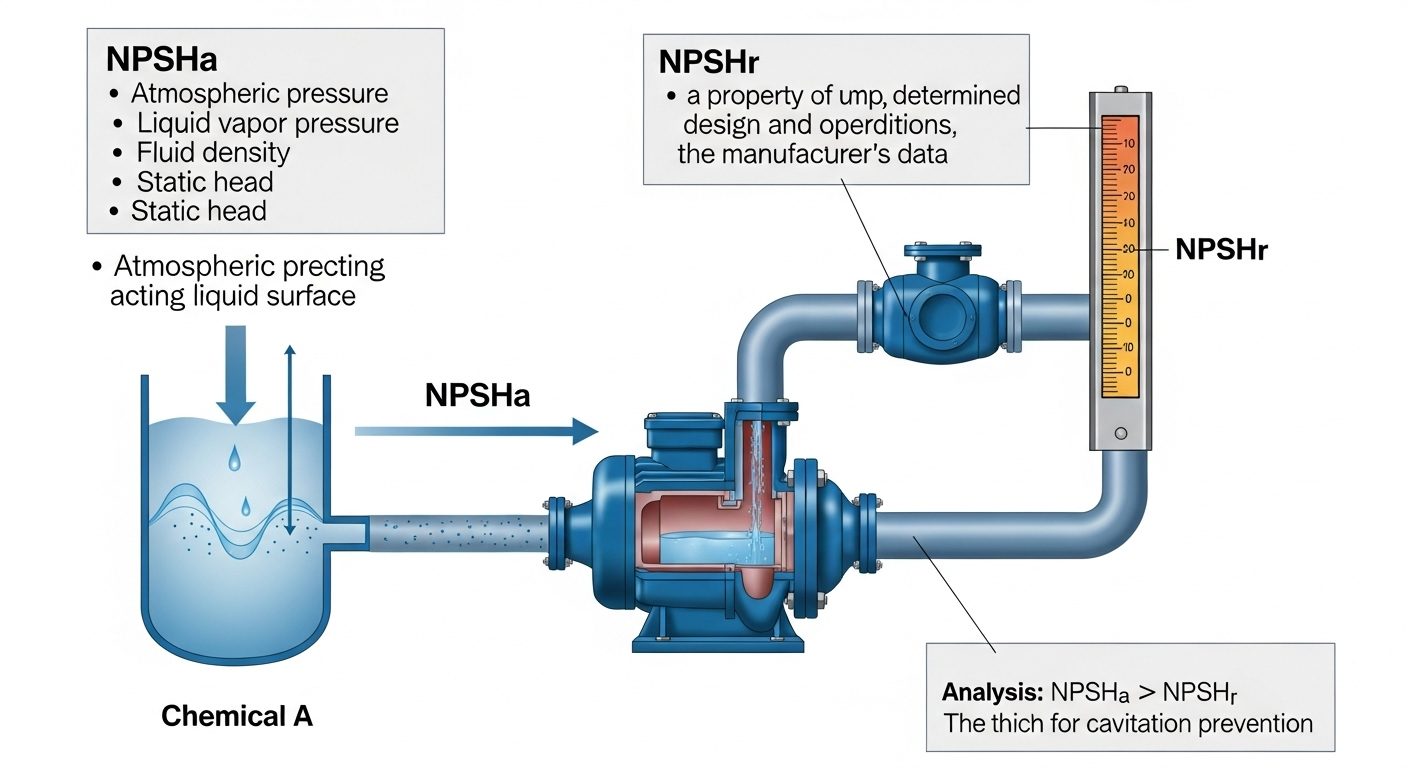

NPSHA är en indikator för att mäta om sugsystemet kan uppfylla pumpens antikavitationskrav, medan NPSHR är minimikravet för själva pumpen för sugförhållanden. Under den faktiska driften av en kemisk pump är det nödvändigt att säkerställa att NPSHA är större än NPSHR, och en viss säkerhetsmarginal måste upprätthållas mellan dem för att effektivt undvika kavitation. Om NPSHA är mindre än NPSHR kommer vätsketrycket vid pumpinloppet att vara lägre än dess förångningstryck, vilket gör att vätskan förångas och genererar bubblor. När dessa bubblor kommer in i högtrycksområdet med vätskan kommer de att sprida snabbt och producera stark påverkan och vibrationer. Detta påverkar inte bara den normala driften av pumpen utan orsakar också allvarlig erosion till pumpens genomströmningskomponenter.
I teknisk tillämpning av kemiska pumpar är den rimliga matchningen av NPSHA och NPSHR en kärnlänk i systemdesign. För det första måste NPSHA bestämmas genom exakt beräkning. Beräkningsprocessen måste omfattande överväga olika parametrar för sugsystemet för att säkerställa datanoggrannhet och undvika kavitationsrisker orsakade av uppskattningsavvikelser. För det andra, under pumpvalssteget, bör prioritet ges till pumpmodeller med lägre NPSHR för att reservera en större säkerhetsmarginal för systemdrift. För en pumpmodell som redan har fastställts, om NPSHA på plats är otillräcklig, kan motsvarande optimeringsåtgärder vidtas, såsom att minska pumpinstallationshöjden, förkorta längden på sugledningen, öka rörets diameter för att minska motståndsförlusten eller sänka vätsketemperaturen för att minska dess förångningstryck. Under drift är det dessutom nödvändigt att regelbundet övervaka förändringarna i NPSHA och NPSHR. När processförhållandena förändras bör matchningen mellan de två utvärderas i rätt tid för att säkerställa att pumpen alltid fungerar inom ett säkert kavitationsmarginal.
Sammanfattningsvis, även om både NPSHA och NPSHR faller under kategorin NPSH, återspeglar de respektive antikavitationsegenskaper för sugsystemet och pumpen själv. En tydlig skillnad mellan deras definitioner, påverkande faktorer och roller är nyckeln till att undvika kavitationsproblem och säkerställa en stabil och effektiv drift av kemiska pumpar under processerna för val av pump och design, installation och idrifttagning samt drift och underhåll. Som ett företag som fokuserar på området kemiska pumpar,Teffhar alltid betraktat NPSHR -optimering som en av de viktigaste tekniska riktningarna inom produktdesign. Det minskar pumpens nödvändiga kavitationsmarginal genom att förbättra impellerstrukturen och optimera flödeskanaldesignen. I praktiska tillämpningar,TeffGer också kunder professionell NPSHA-beräkning och matchande vägledning, hjälper kunder att säkerställa att NPSHA uppfyller pumpens NPSHR-krav och reserverar en tillräcklig säkerhetsmarginal genom att rimligt utforma sugsystemet och optimera driftsparametrar och därmed uppnå långsiktiga och pålitliga drift av kemiska pumpar.
