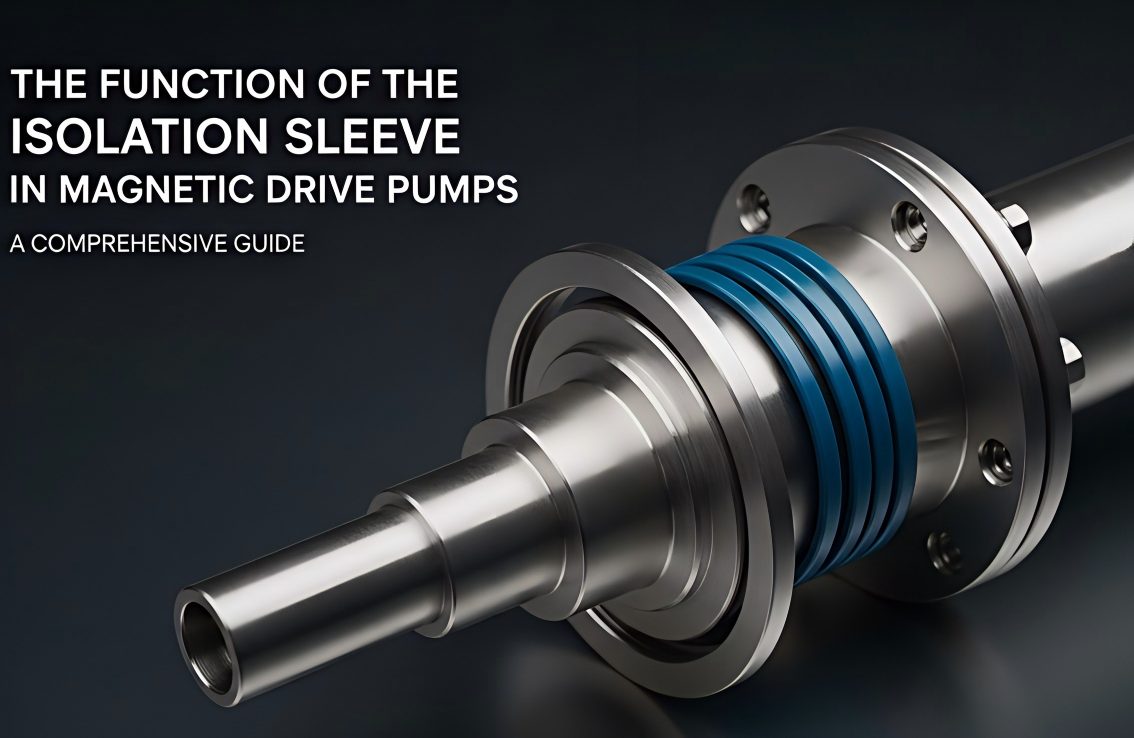

Funktionen hos isoleringshylsan i magnetiska pumpar

I modern industriproduktion, särskilt i applikationer som hanterar frätande, giftiga, brandfarliga, explosiva eller högrena medier, är pumparnas tätningsprestanda kritisk. Konventionella pumpar med mekaniska tätningar lider ofta av medialäckage på grund av tätningsfel, vilket inte bara orsakar materialförlust utan också kan leda till miljöföroreningar, säkerhetsincidenter och till och med olyckor. Uppkomsten avmagnetiska drivpumparhar helt förändrat denna situation, och en av dess kärnhemligheter ligger i dess unika isoleringshylsdesign.

1. Fördjupad analys: Varför är isoleringshylsan en stor värmegenerator?

Många användare antar felaktigt att temperaturökningen i magnetiska drivpumpar endast kommer från mekanisk friktion. Faktum är att de fysiska egenskaperna hos själva isoleringshylsan gör den till en naturlig "värmare". Enligt termodynamik och elektromagnetism kommer värmen huvudsakligen från tre källor:

1.1 Virvelströmseffekt: Osynlig energiförlust

Detta är den primära värmekällan för metallisoleringshylsor (t.ex. 316L, Hastelloy).

• Princip: När de inre och yttre magnetrotorerna roterar med hög hastighet, skär metallisoleringshylsan av magnetiska linjer i ett sinusformigt växelmagnetfält. Baserat på elektromagnetisk induktion genereras slutna inducerade strömmar, nämligen "virvelströmmar", inom isoleringshylsans väggtjocklek.
• Konsekvens: I enlighet med Joule-Lenz’ lag (Q=I²Rt) omvandlas virvelströmmar till en stor mängd värme. Denna värme är den främsta orsaken till minskad effektivitet (vanligtvis 1%–7% förlust) i magnetiska drivpumpar och den ledande faktorn för temperaturhöjning i isoleringshylsan.

1.2 Vätskeskjuvning och friktionsvärme

Förutom elektromagnetisk värme bidrar vätskemekaniken till värmegenereringen.

• Intern friktion: Vätskan i gapet mellan den inre magnetrotorn och isoleringshylsan rör sig våldsamt när rotorn roterar med hög hastighet. Den kontinuerliga skurningen och friktionen av denna höghastighetsvätska mot den inre väggen av isoleringshylsan producerar betydande skjuvvärme.
• Mekanisk friktion: Kopparförlust och magnetisk förlust i lindningarna på den konserverade motorn, samt friktion från främre och bakre styrlager och tryckskivor under drift, höjer den totala temperaturen i pumpkammaren ytterligare, som så småningom koncentreras på isoleringshylsan.

1.3 Oundviklighet på grund av strukturella begränsningar

Begränsad av materialstyrka och bearbetningsteknik är de flesta isoleringshylsor fortfarande gjorda av metallmaterial. Även om metaller har bra tryckmotstånd, betyder deras elektriska ledningsförmåga att virvelströmsuppvärmning är oundviklig. Det är därför metallisoleringshylsor är mer benägna att få problem med hög temperatur än icke-metalliska (t.ex. kolfiber, PEEK) under högtrycksförhållanden.

2. Underliggande logik för materialval

Eftersom värmealstring i isoleringshylsan styrs av fysiska lagar, hur kan vi mildra denna effekt genom materialvetenskap? Detta för oss tillbaka till materialvalsfällorna som nämnts ovan.

För att minska virvelströmsförlusten måste vi öka materialets elektriska resistivitet. Det är därför:

• 316L rostfritt stål är billigt men mycket ledande (låg resistivitet), vilket resulterar i kraftig virvelströmsuppvärmning med hög effekt.
• Hastelloy är det föredragna valet för avancerade magnetdrivna pumpar, inte bara för dess korrosionsbeständighet utan också för dess mycket högre elektriska resistivitet än rostfritt stål, som effektivt dämpar virvelströmmar och minskar värmen vid källan.

3. Underhåll och optimering: Nycklar för att förlänga livslängden för isoleringshylsan

Som en nyckelkomponent i magnetiska drivpumpar är underhåll och optimering av isoleringshylsan väsentliga för att säkerställa en långsiktig stabil drift av pumpen:

• Välj lämpligt material: Välj det lämpligaste isoleringshylsmaterialet baserat på egenskaperna, temperaturen, trycket hos det transporterade mediet och effektivitetskraven.
• Säkerställ effektiv kylning: För metallisoleringshylsor måste tillräckligt med kylvätska (vanligtvis själva pumpmediet) strömma över isoleringshylsans inre och yttre ytor för att avlägsna värme som genereras av virvelströmmar.
• Undvik torrkörning: Magnetdrivna pumpar är strängt förbjudna från torrkörning, eftersom glidlagren inuti isoleringshylsan kräver smörjning och kylning från mediet; torrkörning kommer att orsaka snabba skador på lagren och isoleringshylsan.
• Regelbunden inspektion och byte: Även om isoleringshylsan normalt har lång livslängd, bör den under tuffa arbetsförhållanden inspekteras regelbundet för korrosion, slitage eller sprickor och bytas ut i tid.
• Implementera temperaturövervakning: Realtidsövervakning av isoleringshylsan med temperatursensorer är en effektiv åtgärd för att förhindra fel och förlänga pumpens livslängd.

Sammanfattning

Isoleringshylsan är inte bara den härdtryckbärande komponenten i en magnetisk drivpump utan också ett "fönster" för övervakning av pumpens drifttillstånd. Genom att djupt studera dess virvelströmsuppvärmningsmekanism och använda vetenskapliga temperaturdetekteringsmetoder kan företag uppnå verkligt "nollläckage" och minimera risken för oplanerade driftstopp.
