Hur man läser ett spektrumdiagram för pumptyp: En steg-för-steg-guide

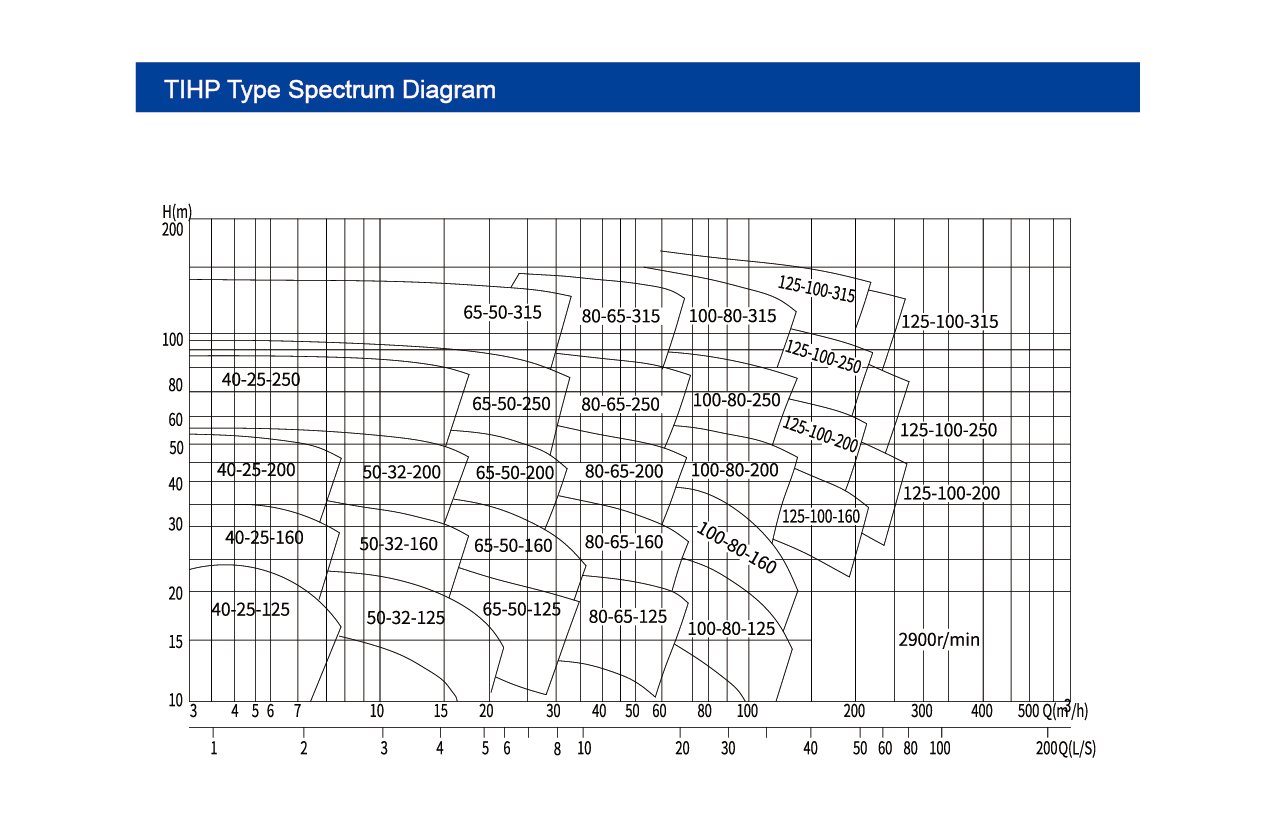

Ⅰ. Hur man läser detta pumptypsspektrumdiagram

1. Axlar tolkning

• Horisontell axel (x-axel): representerar flödeshastighet (q) i kubikmeter per timme (m³/h), vilket ökar från vänster till höger.
• Vertikal axel (y-axel): representerar huvud (h) i meter (m), ökar från botten till topp.

Ⅱ. Kurvor och zoner

Diagrammet innehåller flera kurvor och zoner, var och en representerar en specifik pumpmodell. Till exempel betecknar "40-25-125" och "50-32-160" olika pumpmodeller.

• Poäng inom kurvor: Varje punkt på en kurva indikerar huvudvärdet på modellen med en specifik flödeshastighet. Till exempel, inom "40-25-125" -zonen, visar en serie punkter huvudet vid olika flödeshastigheter för denna modell.

Ⅲ. Viktiga steg: Arbetspunkt och urval

1. Bestäm obligatoriska parametrar: Förklara designflödeshastigheten (Q₀) och designhuvudet (H₀). Till exempel behöver en fabrik en pump för att transportera 100 m³/h vid 80 m huvud.
2. Leta upp arbetsplatsen: Hitta Q₀ på x-axeln och H₀ på y-axeln; Deras korsning är arbetspunkten. Om punkten faller inom en modells polygonala zon uppfyller den modellen teoretiskt kravet.
3. Exempel: För q = 80 m³/h och h = 80 m, kontrollera om punkten ligger inom zoner som "100-80-250" för att bedöma lämpligheten.

Prioritera den högeffektiva zonen: Om en zon har tätare kurvor eller skuggning (markerad i vissa diagram) indikerar det högeffektivitetsintervallet (effektivitet ≥80%). Välj modeller vars arbetspunkter faller inom denna zon för optimala energibesparingar.

Ⅳ. Rotationshastighet och ytterligare information

Notationen "2900 r/min" i det nedre högra hörnet anger pumpens nominella hastighet i detta spektrum (standardhastighet för motordrivna pumpar). För olika hastigheter (t.ex. 1450 r/min), använd likhetslagen för att konvertera prestanda:

• Flödeshastigheten är proportionell mot hastighet.
• Huvudet är proportionellt mot hastighetens kvadrat.

Ⅴ. Snabb urvalslogik

1. Identifiera Q- och H -krav och hitta sedan motsvarande modellzon.
2. Prioritera modeller med arbetspunkter nära zoncentret (högeffektivitetsområde).
3. Notera modellens inlopps-/utloppsdiametrar (t.ex. 40, 50 mm) för att säkerställa kompatibilitet med platsledningar.

Ⅵ. Om teffiko -pumpar

Sammanfattningsvis klargör Teffikos femte generationens TIHP-pumptypsspektrumdiagram tillämpliga arbetsförhållanden och högeffektiva zoner genom flödeshuvudkoordinater, modellzoner och prestandakurvor. Du kan snabbt välja modeller genom att matcha parametrar till zoner. För frågor om kurvtolkning, anpassning av arbetsvillkor eller anpassade lösningar ger Teffikos professionella tekniska team exakt val av urval, prestationssimulering och installationsstöd. Besökwww.teffiko.comeller e -postsales@teffiko.comFör att optimera industriell vätsketransport.
