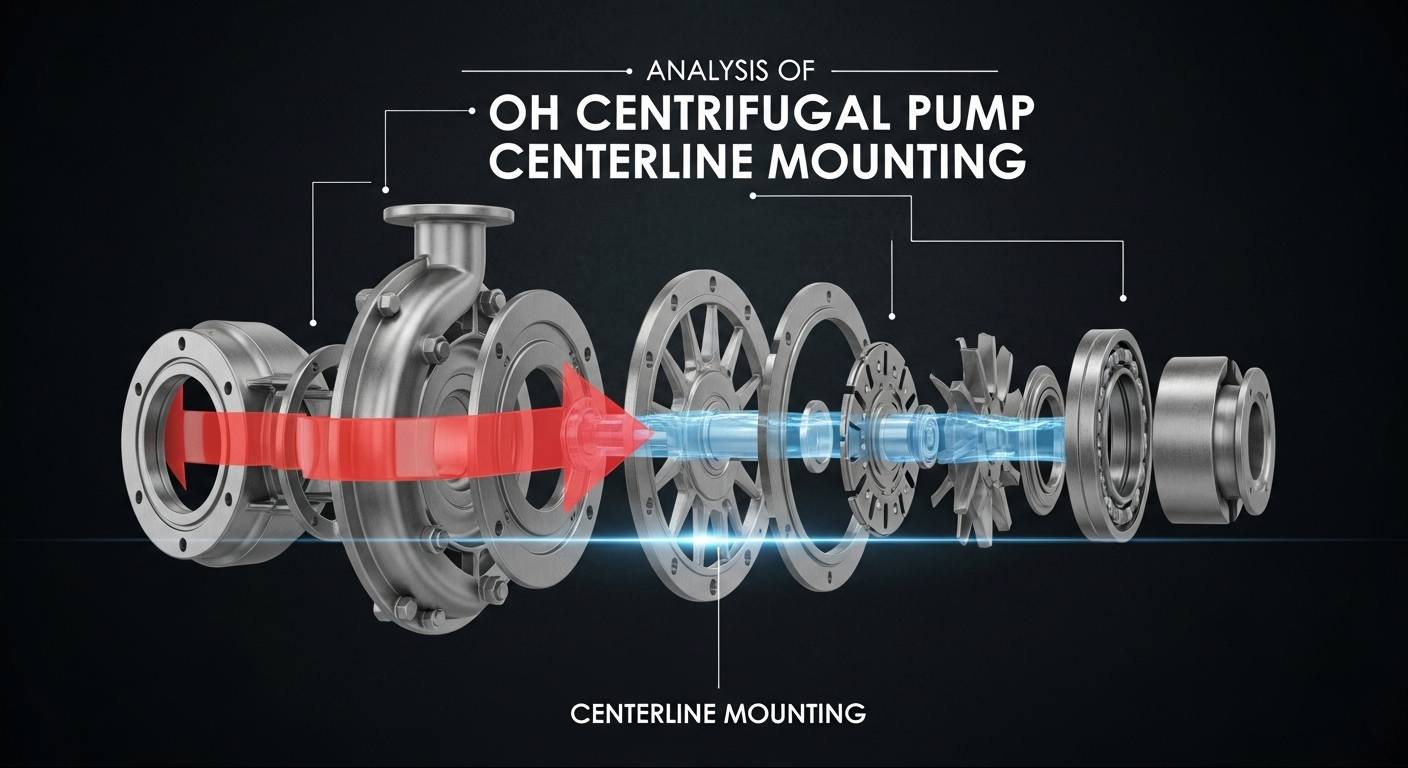

Analys av OH Centrifugal Pump Centerline Montering

Under tuffa arbetsförhållanden som petrokemisk och hög temperatur vätskeöverföring, stabiliteten avOH centrifugalpumpar(kompatibel med API 610-standarder) är avgörande. Som en kärnmonteringsmetod används mittlinjemontering i stor utsträckning i kraftiga OH2/OH3-pumpmodeller. Vad gör denna design unik?

1. Vad är Centerline Montering?

På ett raffinaderis renoveringsplats för pumpområdet såg jag tekniker som jämförde monteringsskillnaderna mellan OH1- och OH2-pumpar: OH1-pumpen är fixerad med fötter i botten av höljet, medan OH2-pumpens fläns är direkt i linje med referenslinjen på basplattan - detta är en enkel manifestation av mittlinjemontering. Denna strukturella design krävs uttryckligen av API 610-standarder och kan effektivt hantera operativa utmaningar i högtemperatur- och högtrycksmiljöer.

2. Varför välja Centerline Montering?

Nyckeln ligger i att lösa problemet med termisk expansion. När pumpen överför högtemperaturmedia (som het olja vid 200-400 ℃), kommer höljet och axeln att genomgå expansion och deformation. Traditionell fotmontering är benägen att felinrikta pumpaxeln och motoraxeln, vilket orsakar vibrationer, tätningsläckage och till och med lagerskador. Mittlinjemontering, genom att fixera den centrala axeln, tillåter termisk expansion att fördela sig jämnt längs symmetriaxeln, vilket bibehåller inriktningsstabiliteten. Till exempel upplevde ett raffinaderi en gång tätningsläckage i en fotmonterad pump efter bara tre månaders överföring av het olja vid 380 ℃; demontering avslöjade en 0,2 mm förskjutning mellan pumpaxeln och motoraxeln. Efter att ha bytt till mittlinjemontering uppstod liknande problem aldrig igen.

3. Tre kärnfördelar med centerlinjemontering

I praktisk drift och underhåll är dessa fördelar inte bara teoretiska utan kan verkligen minska problem:

• Stark termisk stabilitet: En pump i en etenanläggning måste växla mellan kalla och varma medier ofta, med temperaturfluktuationer från 80 ℃ till 320 ℃. Pumpen med mittlinjemontering bibehåller dock ett vibrationsvärde under 4,5 mm/s efter varje omkopplare, mycket lägre än standardgränsen.
• Hög underhållseffektivitet: Tidigare tog reparationen av en fotmonterad pump 8 timmar bara att ta isär motorn och rikta in axlarna. Däremot, för en centerlinjemonterad pump med en utdragbar rotor, när vi bytte ut den mekaniska tätningen förra året, tog det bara 3 timmar - ingen anledning att demontera motorn, dra bara ut rotorn direkt, vilket sparar det mesta av tiden.
• Förbättrad tillförlitlighet: Genom att kontrollera vårt företags utrustningsregister, under höga temperaturer, kan den genomsnittliga problemfria drifttiden för centerlinjemonterade pumpar uppgå till 18 månader, medan de flesta fotmonterade pumpar bara kan hålla i cirka 12 månader — ett betydande gap på 30%-40%.

4. Applikationsscenarier och monteringsnyckelpunkter

Typiska applikationer:

• Medieöverföring vid hög temperatur (≥150℃), såsom heta oljecirkulationssystem i raffinaderier
• Högtrycksarbetsförhållanden (≥2,5 MPa), såsom reaktormatningspumpar i kemiska anläggningar
• Kritisk processutrustning, såsom lösningsmedelsöverföringspumpar i PTA-anläggningar

Viktiga monteringssteg:

① Basplattan måste gjutas och fixeras för att säkerställa fundamentets vibrationsmotstånd;

② Använd ett laserinriktningsverktyg för att kalibrera pumpaxeln och motoraxeln, med en avvikelse ≤0,05 mm/m;

③ Installera kompensationspackningar vid flänsen för att eliminera påverkan av mikrodeformation av basen;

④ Kontrollera inriktningsstatusen igen efter installationen och den första termiska cykeln.

5. Slutsats

Mittlinjemontering är inte bara en enkel fixeringsmetod utan en systematisk lösning utformad för att ta itu med de operativa smärtpunkterna hos tunga pumpar. Från termisk expansionskontroll till underhållsbekvämlighet löper dess värde genom hela pumpens livscykel. För industriella scenarier som kräver långvarig stabil drift, välj ett monteringsschema för mittlinje som överensstämmer medAPI 610standarder är ett viktigt beslut för att säkerställa produktionskontinuitet.
