Omfattande guide till ISG vertikala vs ISW horisontella centrifugalpumpar

Inom området industriell vätsketransport har ISG vertikala centrifugalpumpar och ISW horisontella centrifugalpumpar blivit vanliga val för många applikationsscenarier på grund av deras unika strukturella fördelar och exakta scenarioanpassningsförmåga. Men när man står inför specifika arbetsförhållanden är det en professionell utmaning att uppnå exakt modellval. Som ingenjörsteamet förTeffiko, vi är väl medvetna om att det inte finns någon absolut optimal pumpmodell, bara den mest lämpliga lösningen. Den här artikeln kommer att göra en omfattande jämförelse mellan ISG- och ISW-centrifugalpumpar från fyra huvuddimensioner: strukturell design, prestandaegenskaper, tillämpliga scenarier och installation och underhåll. Den kommer också att dela Teffikos praktiska erfarenhet av modellval för att hjälpa dig att fatta välgrundade beslut.

Innehållsförteckning

1. Strukturell design

2. Prestandaegenskaper

3. Tillämpliga scenarier

4.Installation och underhåll

I. Jämförelse av strukturell design mellan ISG vertikala centrifugalpumpar och ISW horisontella centrifugalpumpar

Kärnskillnaden mellan ISG vertikala centrifugalpumpar och ISW horisontella centrifugalpumpar börjar med deras strukturella design. Detta bestämmer direkt deras utrymmesbeläggning, installationsmetod och rörledningsanpassningslogik, vilket gör det till den primära faktorn att ta hänsyn till vid val av modell.

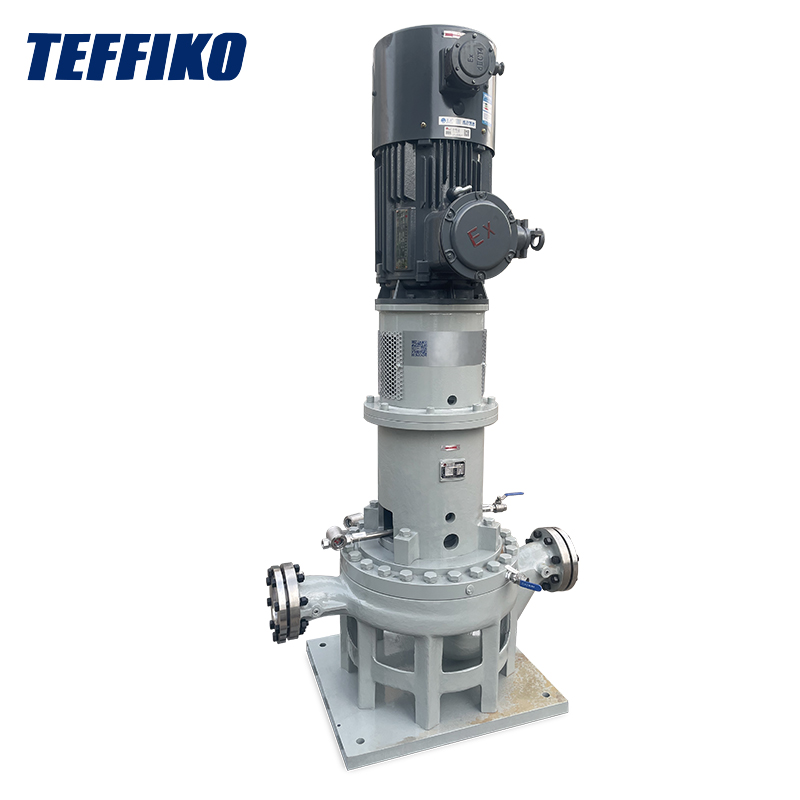

(I) ISG Vertikal Centrifugalpump: Vertikal layout för utrymmesbesparing

ISG vertikalpumpen har en integrerad vertikal struktur, med pumpaxeln vinkelrät mot marken. Den har en relativt hög totalhöjd men liten golvyta. Dess vatteninlopp och -utlopp är flexibelt utformade, vilket möjliggör direkt integration i rörledningssystemet utan behov av en extra bas. Detta gör den särskilt lämpad för scenarier med trånga utrymmen, såsom rum för sekundär vattenförsörjning i höghus eller kompakta produktionslinjer.

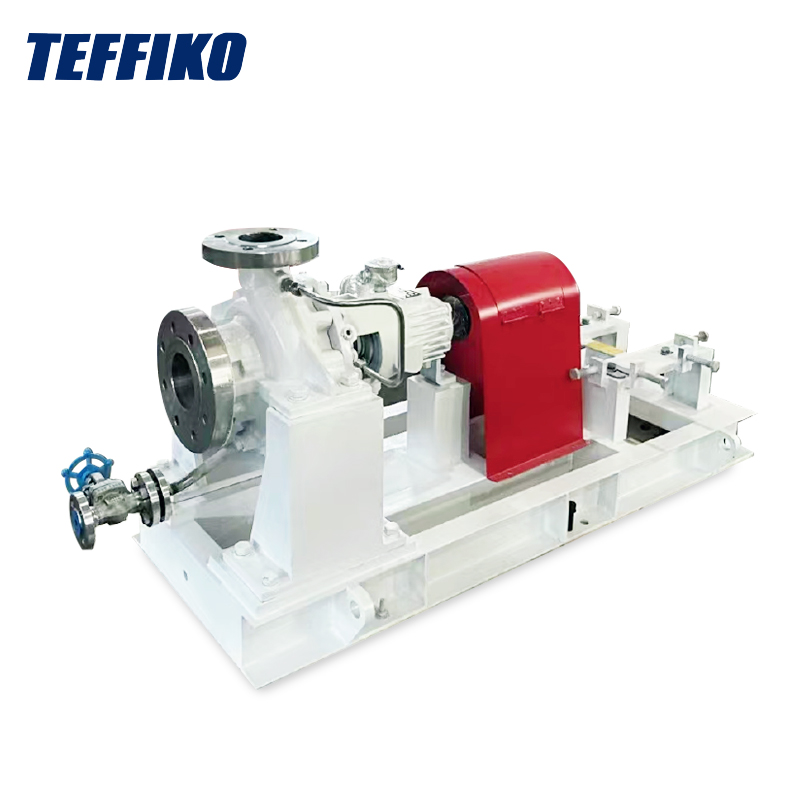

(II) ISW horisontell centrifugalpump: horisontell layout för hög stabilitet

ISW horisontella pumpen har en struktur där motorn och pumpkroppen är horisontellt koaxiala, med pumpaxeln parallell med marken och kräver fixering via en bas. Dess inlopp och utlopp är placerade på samma horisontella linje, vilket underlättar direkt anslutning till horisontella rörledningar och minskar motståndsförlusten. Denna struktur har en låg tyngdpunkt och säkerställer stabil drift, vilket gör den lämplig för scenarier med tillräckligt med markutrymme, såsom stora verkstäder eller kommunala vattenverk, där underhållsarbeten är bekväma.

II. Jämförelse av prestandaegenskaper: Energiförbrukning, huvud- och kavitationsmotstånd

Utöver strukturella skillnader påverkar prestandavariationerna mellan de två direkt operationell effektivitet och tillämpliga arbetsförhållanden. Detta är särskilt tydligt i deras anpassningsförmåga när det gäller energiförbrukning, huvudområde och kavitationsmotstånd.

(I) Energiförbrukning och effektivitet

När det gäller hydraulisk effektivitet antar både ISG och ISW centrifugalpumpar avancerade hydrauliska modelldesigner. Efter optimering av pumphjulets flödeskanal är deras verkningsgrad under nominella arbetsförhållanden relativt nära, vanligtvis från 75 % till 85 %. Skillnader uppstår dock i scenarier för drift med variabel belastning:

• ISW horisontella centrifugalpumpen har en skonsammare pumpkroppsflödeskanal, vilket leder till ett mindre effektivitetsfall vid drift utanför det nominella flödet. Det är mer lämpligt för scenarier med stora flödesfluktuationer.
• ISG vertikala centrifugalpumpen bibehåller stabil effektivitet under nominellt flöde men upplever snabbare effektivitetsdämpning när flödet fluktuerar. Det är mer lämpligt för scenarier med konstanta flödeskrav.

När det gäller energiförbrukning:

• ISG-pumpen förbrukar mindre energi under arbetsförhållanden med lågt flöde och högt tryck.
• ISW-pumpen ger bättre energieffektivitet i applikationer med högt flöde och lågt tryck.

(II) Huvudområde

• Räckvidden för ISG vertikala centrifugalpumpar är vanligtvis 5m-125m, vilket gör den mer skicklig för att möta transportbehov med "högt tryck, lågt flöde". Dess vertikalstrukturerade pumpaxel bär kraften jämnare; när man arbetar med högt tryck är pumphjulets centrifugalkraftöverföring stabilare och axelavvikelser orsakade av för högt tryck är mindre sannolikt att inträffa. Därför används det ofta i scenarier som vattenförsörjning i höghus och matarvatten för pannor.
• Tryckhöjdsintervallet för ISW horisontella centrifugalpumpen fokuserar mer på "medel-lågt tryckhöjd, högt flöde", vanligtvis från 3m-80m. Dess horisontella struktur kan bättre anpassa sig till den stabila transporten av media med stort flöde och undvika överdriven axiell kraft orsakad av högt huvud. Det är lämpligt för scenarier med låga lufthöjdskrav men höga flödeskrav, såsom kommunalt ledningsnät vattenöverföring, industriellt cirkulerande vatten och jordbruksbevattning.

(III) Kavitationsmotstånd: ISW har kanten

Den positiva nettosughöjden (NPSH) för den horisontella ISW-pumpen är vanligtvis 0,5-1,5 m lägre än den för ISG-pumpen. Dess sugportsdesign är mer optimerad, vilket gör den mindre benägen för kavitation vid transport av lätt förångade media eller under högt sugmotstånd. ISG vertikalpumpen är däremot mer lämplig för tillfällen med bra sugförhållanden och korta rörledningar.

III. Jämförelse av tillämpliga scenarier: Matchning på begäran är nyckeln

(I) ISG Vertikal Centrifugalpump: Första valet för scenarier med smalt utrymme och högt huvud

• Sekundär vattenförsörjning i höghus: Höghusboende kräver relativt högt vattentryck och utrustningsrum är vanligtvis placerade på taket eller i källaren med trånga utrymmen. ISG vertikala centrifugalpumpen passar perfekt till detta scenario med sina fördelar med liten golvyta och hög lyfthöjd.
• Stöd till mindre industriell utrustning: Såsom kylsystem för CNC-verktygsmaskiner och matarvattensystem för små pannor. Dessa scenarier har ett stabilt flödesbehov och begränsat installationsutrymme, och ISG-pumpen kan integreras i rörledningen för att spara utrymme.
• Vattencirkulation i kommersiella lokaler: Inklusive kylvattencirkulation för centrala luftkonditioneringsapparater på hotell och brandvattenförsörjningssystem i köpcentra. ISG-pumpens vertikala struktur underlättar anslutning till rörledningar i taket eller i hörnet, utan att påverka layouten inomhus.

(II) ISW horisontell centrifugalpump: Huvudalternativ för scenarier med stort utrymme och högt flöde

• Kommunal vattenrening: Inklusive återanvändning av återvunnet vatten i avloppsreningsverk och ledningsnätsöverföring i vattenverk. Dessa scenarier har stort flödesbehov och tillräckligt med markutrymme, och ISW-pumpens horisontella layout möjliggör satsvis installation och centraliserat underhåll.
• Storskalig industriell produktion: Såsom råvarutransporter i kemiska företag och kylande cirkulerande vattensystem i metallurgiska anläggningar. Dessa scenarier har stora flödesfluktuationer och kräver kavitationsmotstånd, och ISW-pumpen har bättre stabilitet och anpassningsförmåga för att möta dessa behov.
• Jordbruks- och civilbevattning: Inklusive bevattning av jordbruksmark och vattenbyte i stora fiskdammar. Dessa scenarier har lågt tryckhöjdsbehov men stort flödesbehov, och ISW-pumpens egenskaper med låg energiförbrukning och enkelt underhåll kan minska långsiktiga driftskostnader.

IV. Jämförelse av installation och underhåll

Installationssvårigheter och underhållskostnader är faktorer som inte kan ignoreras vid långvarig användning. Skillnaderna mellan de två i denna dimension påverkar direkt den operativa effektiviteten i det senare skedet.

(I) Installation

• För ISG vertikal centrifugalpump: Ingen separat bas krävs för installation. Den behöver bara ansluta pumpkroppens fläns till rörledningsflänsen och fixera pumpfötterna med expansionsbultar. En person kan slutföra installationen av en utrustning inom en halv dag, vilket gör den särskilt lämplig för renoveringsprojekt av befintliga platser. Det bör dock noteras att dess vertikala struktur har höga krav på installationsvinkelrätt. Om pumpaxellutningen överstiger 0,1 mm/m leder det lätt till accelererat lagerslitage.
• För ISW horisontell centrifugalpump: Det är nödvändigt att först gjuta en betongbas eller installera ett stålfäste för att säkerställa att basnivåfelet inte överstiger 0,2 mm/m. Fixera sedan pumpkroppen på basen och anslut slutligen rörledningen. Installationscykeln är cirka 1-2 dagar, vilket gör den mer lämpad för tidig planering av nya byggprojekt. Dess horisontella layout har dock en högre feltolerans för grundens planhet, och lätt marksättning kommer inte lätt att påverka utrustningens funktion.

(II) Underhåll

Den horisontella centrifugalpumpen ISW ​​är bekvämare för underhåll: På grund av den horisontella fördelningen av motorn och pumpkroppen behöver den under demontering bara ta bort kopplingsskölden och lossa anslutningsbultarna för att separera motorn från pumpkroppen. När du byter ut känsliga delar som pumphjul och tätningar behöver du inte flytta rörledningen. Underhållspersonal kan arbeta på marken, vilket är mycket säkert. Till exempel, när tätningen läcker, behöver underhållspersonalen inte klättra högt och kan slutföra bytet inom 1-2 timmar.

För den vertikala centrifugalpumpen ISG, eftersom motorn är placerad på toppen, är det under underhåll nödvändigt att först ta bort motorledningarna och fästbultarna och lyfta motorn för att komma åt pumpkroppens inre komponenter. Om den är installerad i ett smalt utrymme eller ett höghusutrustningsrum är det nödvändigt att använda en kran eller lyftutrustning, vilket resulterar i en lång underhållscykel och höga kostnader. Därför rekommenderas ISW horisontell centrifugalpump mer för scenarier med höga krav på underhållsbekvämlighet (som obevakade pumpstationer).

V. Sammanfattning av urval: 3-stegs snabbbedömning

• Kontrollera utrymmet: Välj ISG vertikalpump för trånga utrymmen och ISW horisontell pump för tillräckligt med markutrymme.
• Kontrollera arbetsförhållandena: Välj ISG-pumpen för krav med högt luftflöde och lågt flöde, och ISW-pumpen för krav på medium-lågt tryck och högt flöde.
• Kontrollera underhållsbehoven: Välj ISW-pumpen för obevakad drift och bekvämt underhåll; välj ISG-pumpen för scenarier med långa underhållsintervall och begränsat utrymme.

Slutsats

ISG vertikala centrifugalpumpar och ISW horisontella centrifugalpumpar har var och en sina egna fördelar, och kärnan i valet ligger i "anpassning" – anpassad till ditt utrymme, arbetsförhållanden och underhållskrav. Om du fortfarande är osäker på att välja den optimala pumpmodellen för dina specifika arbetsförhållanden,Teffikos professionella team kan erbjuda gratis urvalskonsultation. Vi har rik applikationserfarenhet och kan rekommendera den mest lämpliga och effektiva lösningen baserat på dina specifika parametrar (såsom flödeshastighet, tryckhöjd, mediumegenskaper, installationsmiljö etc.), vilket säkerställer stabil och energieffektiv drift av ditt vätskesystem.
